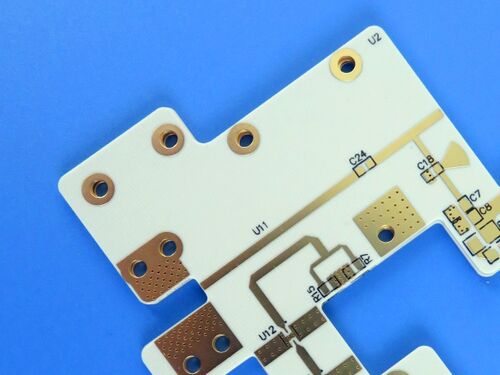

Questa PCB è una scheda rigida a 2 strati ad alta frequenza fabbricata con Rogers RO4835, un laminato ad alte prestazioni progettato per applicazioni ad alta frequenza e fabbricazione economicamente vantaggiosa. Sfruttando la sua stabilità termica migliorata, la superiore resistenza all'ossidazione e le proprietà a basse perdite, la PCB garantisce un'eccezionale integrità del segnale e prestazioni affidabili, adatte per applicazioni critiche per le prestazioni e ad alto volume, inclusi radar automobilistici e componenti RF.
Specifiche PCBArticolo
| Specifiche |
Conformità |
| Rogers RO4835 (laminato idrocarburico a basse perdite) |
Numero di strati |
| 2 strati (non sono inclusi via ciechi o interrati) |
Dimensioni della scheda |
| 45,6 mm x 78 mm per unità, con una tolleranza dimensionale di +/- 0,15 mm |
Traccia/Spazio minimo |
| Traccia da 5 mil con spazio da 7 mil |
Dimensione minima del foro |
| 0,4 mm |
Spessore finito della scheda |
| 0,3 mm |
Peso del rame finito |
| 1 oz (equivalente a 1,4 mil) per gli strati esterni |
Spessore placcatura via |
| 20 μm |
Finitura superficiale |
| ENEPIG (Nichel Chimico Palladio Chimico Oro per Immersione) |
Serigrafia superiore |
| Nero (nessuna serigrafia applicata sui pad di saldatura) |
Serigrafia inferiore |
| Non applicato |
Controllo qualità |
| Non applicata |
Controllo qualità |
| Non applicata |
Controllo qualità |
| Viene eseguito un test elettrico al 100% |
Stack PCB |
-Core dielettrico Rogers RO4835Strato
| Descrizione |
Spessore |
1 |
| Strato di rame finito (superiore esterno) |
35 μm |
Disegni tecnici, |
| Core dielettrico Rogers RO4835 |
0,254 mm (10 mil) |
2 |
| Strato di rame finito (inferiore esterno) |
35 μm |
Disegni tecnici, |
Qualità Standard e Area di servizioPer quanto riguarda i disegni tecnici, la conformità agli standard e la copertura dei servizi, questa PCB viene fornita con disegni nel formato Gerber RS-274-X, un formato standard del settore per la produzione di PCB che garantisce una perfetta compatibilità con la maggior parte delle attrezzature di produzione e software di progettazione mainstream. La PCB è conforme allo standard accettato IPC-Class-2, un punto di riferimento ampiamente riconosciuto che garantisce prestazioni costanti, qualità di produzione affidabile e aderenza ai requisiti del settore. Inoltre, questa PCB offre una copertura di servizio a livello mondiale, rendendola adatta per progetti internazionali ad alta frequenza in tutto il mondo.
Introduzione al materiale Rogers RO4835
Il laminato RO4835 di Rogers è un materiale idrocarburico a basse perdite che vanta una stabilità termica migliorata e una migliore resistenza all'ossidazione rispetto ad altri materiali a base di idrocarburi. Condivide proprietà elettriche e meccaniche comparabili con i laminati RO4350B ed è specificamente progettato per offrire eccellenti prestazioni ad alta frequenza, facilitando al contempo la fabbricazione di circuiti economicamente vantaggiosa. I laminati RO4835 sono compatibili con i metodi di lavorazione standard epossidici/vetro (FR-4) e hanno un prezzo competitivo, il che li rende un'opzione pratica per applicazioni ad alto volume. Inoltre, possono essere dotati del foglio di rame trattato LoPro Reverse proprietario di Rogers, ideale per applicazioni che richiedono basse perdite di inserzione.
Caratteristiche principali del materiale Rogers RO4835
Caratteristiche principali
| Specifiche |
Conformità |
| Conforme a RoHS (per applicazioni che richiedono UL 94 V-0); conforme a IPC-4103 |
Costante dielettrica (Dk) |
| 3,48 +/- 0,05 |
Fattore di dissipazione |
| 0,0037 a 10 GHz |
Temperatura di transizione vetrosa (Tg) |
| Superiore a 280 °C (misurata da TMA) |
Coefficiente di espansione termica (CTE) |
| Asse X: 10 ppm/°C; Asse Y: 12 ppm/°C; Asse Z: 31 ppm/°C |
Vantaggi del materiale Rogers RO4835 |
Resistenza all'ossidazione di gran lunga superiore rispetto ai materiali convenzionali a microonde termoindurenti, garantendo affidabilità a lungo termine in condizioni operative difficili.
Progettato per applicazioni ad alto volume e sensibili alle prestazioni, raggiungendo un equilibrio tra prestazioni eccellenti e convenienza.
Proprietà a basse perdite: le eccezionali prestazioni elettriche consentono l'uso in applicazioni con frequenze operative più elevate, rendendolo perfetto per usi automobilistici.
Tolleranza stretta della costante dielettrica, che supporta la produzione di linee di trasmissione a impedenza controllata per prestazioni del segnale coerenti.
Compatibile con processi senza piombo, senza sfogliature o delaminazioni durante la saldatura senza piombo, garantendo una produzione affidabile.
Bassa espansione sull'asse Z, che garantisce fori metallizzati (PTH) affidabili e migliora la stabilità meccanica.
Basso coefficiente di espansione nel piano, garantendo che il materiale mantenga la stabilità nell'intera gamma di temperature di lavorazione del circuito.
Applicazioni tipiche
Sfruttando le sue eccellenti prestazioni ad alta frequenza, la resistenza all'ossidazione e la convenienza, questa PCB è specificamente progettata per le seguenti applicazioni:
-Radar e sensori automobilistici
-Sistemi a microonde punto-punto
-Amplificatori di potenza
-Radar a scansione elettronica
-Componenti RF
Conclusione
Questa PCB rigida a 2 strati, realizzata in laminato a basse perdite Rogers RO4835, combina eccellenti prestazioni ad alta frequenza, durata migliorata e convenienza.
I vantaggi intrinseci di Rogers RO4835, come la stabilità termica, l'eccellente resistenza all'ossidazione, le basse perdite e la compatibilità senza piombo, rendono questa PCB un'opzione competitiva per progetti ad alto volume e ad alta frequenza.
