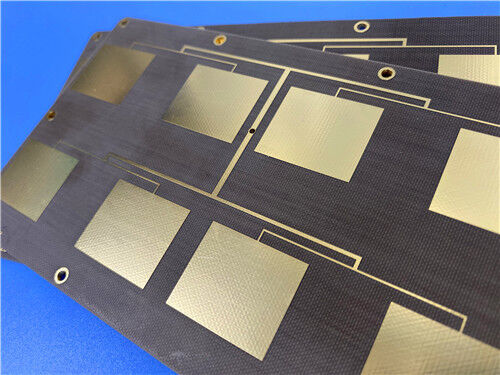

Questa è una scheda a circuito stampato (PCB) rigida a 2 strati ad alte prestazioni prodotta utilizzando Taconic TLX-7, un laminato ad alta frequenza a base di politetrafluoroetilene (PTFE) e rinforzato con fibra di vetro tessuta. Progettata specificamente per offrire prestazioni elettriche eccezionali in rigorose applicazioni RF e a microonde, la PCB sfrutta la bassa e stabile costante dielettrica (Dk=2,6) del materiale, il fattore di dissipazione (DF) ultra-basso e l'eccellente stabilità elettrica su un'ampia gamma di temperature e frequenze. Ciò garantisce un'attenuazione minima del segnale anche a frequenze millimetriche, rendendola altamente adatta per progetti a microonde con un basso numero di strati, come sistemi radar e antenne a schiera phased array.
Dettagli Costruzione PCB
| Articolo |
Specifiche |
| Materiale di Base |
Taconic TLX-7 (Laminato ad alta frequenza a base di PTFE con rinforzo in fibra di vetro tessuta) |
| Numero di Strati |
2 strati (non sono incluse vie cieche) |
| Dimensioni Scheda |
102 mm x 86 mm per unità, con una tolleranza dimensionale di +/- 0,15 mm |
| Traccia/Spazio Minimo |
Larghezza traccia 4 mil e spaziatura 6 mil |
| Dimensione Foro Minima |
0,5 mm |
| Spessore Scheda Finito |
0,8 mm |
| Peso Rame Finito |
1 oz (corrispondente a 1,4 mil) per gli strati esterni |
| Spessore Placcatura Via |
20 µm |
| Finitura Superficiale |
Oro per Immersione |
| Serigrafia Superiore |
Bianco |
| Serigrafia Inferiore |
Non applicata |
| Maschera di Saldatura Superiore |
Non applicata |
| Maschera di Saldatura Inferiore |
Non applicata |
| Controllo Qualità |
Viene effettuato un test elettrico al 100% prima della spedizione |
Stack-up PCB
| Strato |
Descrizione |
Spessore |
| 1 |
Strato di Rame 1 (Superiore Esterno) |
35 µm |
| - |
Core Taconic TLX-7 |
0,762 mm (30 mil) |
| 2 |
Strato di Rame 2 (Inferiore Esterno) |
35 µm |
Artwork, Standard di Qualità e Disponibilità
L'artwork per questa PCB è fornito nel formato Gerber RS-274-X, lo standard industriale per la produzione di PCB.
Ogni PCB è conforme allo standard di qualità IPC-Class-2, un criterio riconosciuto a livello globale che garantisce prestazioni elettriche costanti, qualità di produzione affidabile e conformità ai requisiti industriali per applicazioni ad alta frequenza.
Inoltre, questa PCB è disponibile in tutto il mondo, rispondendo alle esigenze dei clienti internazionali e dei progetti di circuiti a microonde/RF a livello globale.
Introduzione al Materiale Taconic TLX-7
TLX-7 è un laminato ad alta frequenza prodotto da Taconic, specificamente sviluppato per offrire prestazioni elettriche superiori in applicazioni RF e a microonde impegnative. Costituito da PTFE (Politetrafluoroetilene) rinforzato con fibra di vetro tessuta, TLX-7 presenta una costante dielettrica bassa e stabile (Dk=2,6) e un fattore di dissipazione ultra-basso, che garantisce un'attenuazione minima del segnale anche a frequenze millimetriche. Questo laminato offre un'eccellente stabilità elettrica su un ampio intervallo di temperature e frequenze, combinata con proprietà termiche e meccaniche affidabili, rendendolo una scelta ottimale per progetti a microonde con un basso numero di strati.
Principali Vantaggi del Materiale Taconic TLX-7
-Eccezionali proprietà meccaniche e termiche, che garantiscono integrità strutturale e stabilità delle prestazioni in condizioni operative difficili.
-Costante dielettrica bassa e stabile (Dk=2,6), che consente una propagazione del segnale costante e un controllo preciso dell'impedenza nei circuiti ad alta frequenza.
-Stabilità dimensionale, che riduce la deformazione durante la produzione e l'operatività per garantire prestazioni affidabili del circuito.
-Basso assorbimento di umidità, che migliora l'affidabilità a lungo termine e la stabilità elettrica in condizioni ambientali umide o fluttuanti.
-Classificazione di infiammabilità UL 94 V-0, che soddisfa i requisiti di sicurezza per le apparecchiature elettroniche in vari settori industriali.
-Costante dielettrica strettamente controllata, che garantisce prestazioni ripetibili del circuito e coerenza tra i lotti di produzione.
-Fattore di dissipazione (DF) ultra-basso, che minimizza la perdita di segnale e massimizza l'efficienza energetica nelle applicazioni ad alta frequenza.
-Ottimizzato per progetti a microonde con un basso numero di strati, offrendo convenienza e semplificazione della fabbricazione pur mantenendo elevati livelli di prestazione.
Applicazioni Tipiche
-Sistemi Radar
-Antenne a Schiera Phased Array
-Sistemi di Comunicazione Mobile
-Apparecchiature di Test a Microonde
-Dispositivi di Trasmissione a Microonde
-Componenti RF
Conclusione
Questa PCB a 2 strati, realizzata in laminato Taconic TLX-7 a base di PTFE, offre prestazioni, stabilità e affidabilità superiori ad alta frequenza per applicazioni RF/microonde impegnative.
I principali vantaggi del Taconic TLX-7 (Dk basso e stabile, DF ultra-basso, stabilità dimensionale, basso assorbimento di umidità, UL 94 V-0) rendono questa PCB una soluzione conveniente per progetti a microonde con un basso numero di strati.
