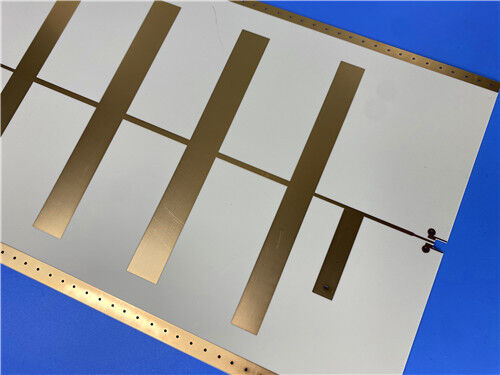

2 strati WL-CT440 PCB RF rigido di alta frequenza in ceramica riempita di idrocarburi

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

materiale PCB:

WL-CT440

Conteggio degli strati:

2 strati

Spessore del PCB:

0,8 mm

Dimensioni del circuito stampato:

89 mm × 63,5 mm (1 pezzo)

Peso del rame:

Foglio di rame esterno da 1 oncia (1,4 mil).

Finitura superficiale:

Oro ad immersione

Evidenziare:

Materiale per PCB laminato TLY-3

lastra clad di rame ad alta frequenza

laminato clad di rame TLY-3

Descrizione del prodotto

Questo rigido WL-CT440 a due stratiPCB RF ad alta frequenzaè fabbricato con laminato dielettrico di fibra di vetro rinforzato con ceramica di idrocarburi, che rappresenta un'alternativa economica ai substrati ad alta frequenza importati.Fabbricato secondo le norme IPC-Classe-2 e rifinito con placcatura in oro per immersione, questa scheda di circuito sottile da 0,8 mm offre basse perdite dielettriche, eccezionale conduttività termica, elevate prestazioni Tg e una costante stabilità dielettrica.con un valore di calore non superiore a 50 W, WL-CT440 è molto più facile da lavorare rispetto ai materiali PTFE convenzionali, pur mantenendo un'eccellente ripetibilità e affidabilità del circuito.antenne a fascia, hardware radar, e assemblaggi di comunicazione satellitare.

Specificativi dei PCB

Articolo di costruzione	Dettagli
Materiale di base	WL-CT440 ceramica riempita di idrocarburi tessuto in fibra di vetro laminato rivestito di rame per circuiti ad alta frequenza
Numero di strati	2 strati ¢ architettura rigida a PCB ad alta frequenza progettata per sistemi elettronici aerospaziali e radar
Dimensioni della scheda	89 mm × 63,5 mm (1 PCS), con una tolleranza dimensionale rigorosa di +/- 0,15 mm per l'assemblaggio preciso dei componenti
Trace & Space	Almeno 4/6 mils, supportando un tracciamento compatto e preservando un segnale ad alta frequenza di alta integrità
Dimensione minima del foro	0.2 mm, fabbricato per il montaggio e l'inserimento di componenti a foratura di alta precisione
Vias	Nessuna via cieca, semplificando le procedure di fabbricazione e garantendo una costante conduzione elettrica tra strati
Spessore della tavola finita	0.8mm, leggero e sottile ideale per apparecchi aerei e aerei con spazio limitato
Peso del rame	1 oz (1,4 mil) di foglio di rame esterno, che fornisce una conducibilità stabile per la trasmissione del segnale a microonde
Via spessore del rivestimento	20 μm, che soddisfano i requisiti IPC-Class-2 per garantire robustezza per conducibilità e durata a lungo termine
Finitura superficiale	Immersion Gold, che offre un'eccezionale resistenza all'ossidazione e un'affidabile saldabilità per circuiti di precisione ad alta frequenza
Maschera di seta e saldatura	Maschera di saldatura superiore: nessuna; Maschera di saldatura inferiore: nessuna; Maschera di saldatura superiore: nessuna
Controllo della qualità	Test di continuità al 100% eseguiti prima della consegna per garantire prestazioni elettriche impeccabili

Configurazione dell'accumulo di PCB

Componente di accumulo	Specifiche e descrizione
Strato di rame 1	35μm
WL-CT440 Core	0.762 mm (30 mil) ️ Substrato rinforzato in ceramica ad idrocarburi con elevata conduttività termica e bassa perdita dielettrica
Strato di rame 2	35μm

2 strati WL-CT440 PCB RF rigido di alta frequenza in ceramica riempita di idrocarburi 0

Formato dell'opera d'arte e standard di conformità

Formato di grafica: fornito in Gerber RS-274-X, un formato standard del settore che garantisce una fabbricazione precisa dei PCB e una compatibilità universale dei dati.

Standard accettato: IPC-Class-2, che garantisce un funzionamento duraturo e affidabile per dispositivi elettronici ad alta frequenza aerospaziali e militari.

Disponibilità: è disponibile il trasporto marittimo a livello mondiale per sostenere gli appalti internazionali di ingegneria e i progetti industriali.

Introduzione del substrato WL-CT440

WL-CT440 è un laminato in vetroresina rinforzato in rame di idrocarburi in ceramica termorresistente progettato per applicazioni a microonde ad alta frequenza.riempitore in ceramica composita, e fibra di vetro tessuta, questo substrato offre prestazioni elettriche costanti a bassa perdita per i progetti di circuiti a microonde.WL-CT440 adotta flussi di lavoro di produzione con FR4, semplificando l'elaborazione dei PCB mantenendo allo stesso tempo una stabilità e una ripetibilità di produzione eccezionali.

La combinazione sinergica di resine idrocarburiche e additivi ceramici fornisce un'attenuazione minima del segnale, una resistenza al calore superiore e un'eccellente stabilità a temperatura.Questo materiale presenta un coefficiente di temperatura dielettrica stabile, basso tasso di espansione termica e un Tg ultra elevato superiore a 280°C. Come sostituto domestico conveniente per i laminati ad alta frequenza importati, il WL-CT440 è ampiamente adottato per uso militare, aerospaziale,e sistemi di radiofrequenza commerciali.

Caratteristiche chiave

Parametro	Specificazioni e osservazioni
Costante dielettrica @10GHz	4.1 a 10 GHz/23°C, con prestazioni dielettriche stabili per circuiti generali ad alta frequenza
Fattore di dissipazione @10GHz	0.004 a 10 GHz, mantenendo una bassa perdita di segnale durante la trasmissione a microonde
Coefficiente di temperatura di Dk	-21 ppm/°C, garantendo un'affidabile stabilità dielettrica in condizioni di temperatura ambiente variabile
Conduttività termica	0.66 W/MK, che consente un efficiente dissipo di calore per circuiti RF ad alta potenza
Assorbimento di umidità	00,12%, mantenendo proprietà elettriche costanti in ambienti di lavoro umidi
Asse X-Y CTE	L'asse X: 14 ppm/°C, l'asse Y: 18 ppm/°C, con espansione termica corrispondente al rame
Asse Z CTE	35 ppm/°C, per attenuare i rischi di delaminamento termico e di deformazione del cartone
Valore Tg	≥ 280°C, offrendo una resistenza termica eccezionale durante i cicli di saldatura a reflusso

Principali vantaggi

Il WL-CT440 offre vantaggi tecnici distinti per i progettisti di circuiti ad alta frequenza commerciali e militari:

La fabbricazione compatibile con FR4 semplifica la produzione e riduce i costi di produzione rispetto ai substrati in PTFE

Valori ottimizzati di basso Dk e basso Df assicurano una trasmissione del segnale pulita e stabile attraverso le bande di frequenza a microonde

Basso assorbimento dell'acqua impedisce il degrado delle prestazioni elettriche in condizioni atmosferiche umide

L'alta conduttività termica accelera la dissipazione del calore per i circuiti di amplificazione ad alta potenza

La CTE sincronizzata in rame riduce al minimo lo stress termico e migliora l'affidabilità strutturale a lungo termine

La proprietà superiore di Tg rafforza la stabilità termica durante i ripetuti processi di saldatura

Applicazioni tipiche

Questo PCB RF a due strati WL-CT440 è ampiamente utilizzato in sistemi di comunicazione a livello militare, aerospaziale e a microonde:

Apparecchi aerospaziali, apparecchiature per cabine spaziali e moduli elettronici aerei

- Antenne a microonde e sistemi di antenne sensibili alla fase

- radar di allarme rapido e radar aereo

- antenne a serie di fasi e reti di formazione di fasci a microonde

- comunicazioni satellitari, sistemi di navigazione e amplificatori di potenza RF
