TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo

TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
materiale PCB:
TP2000
Conteggio degli strati:
2 strati
Spessore del PCB:
6,1 mm
Dimensioni del circuito stampato:
85 mm x 85 mm (per unità), ±0,15 mm
Peso del rame:
1 oz (1,4 mils) strati esterni
Finitura superficiale:
Rame nudo
Evidenziare:

TLX-8 PCB laminati ad alta frequenza

,

lastra rivestita di rame con garanzia

,

laminati ad alta frequenza rivestiti di rame

Descrizione del prodotto

Questo PCB rigido a due strati è fabbricato utilizzando TP2000, un materiale termoplastico ad alta frequenza specializzato composto da resina di ceramica e polifenileno ossido (PPO), senza rinforzo in fibra di vetro.È specificamente progettato per applicazioni ad alta frequenza radio (RF) e microonde. il TP2000 presenta una costante dielettrica ultra elevata (DK), un fattore di dissipazione ultra basso (Df) e una stabilità termica superiore,rendendolo altamente adatto per progetti che richiedono fattori di forma compatti e integrità ottimale del segnaleQuesto PCB presenta uno spessore finito di 6,1 mm, rivestimento in rame da 1 oz (1,4 mil) su entrambi gli strati esterni, una finitura superficiale in rame nudo,e sottoposti a prova di funzionalità elettrica al 100% prima della spedizione, garantendo così prestazioni coerenti e affidabili nei sistemi ad alta frequenza.


Specificativi dei PCB

Articolo della specifica Specifica tecnica
Materiale del substrato di base TP2000
Configurazione dello strato 2 strati (rigidi a doppio lato)
Dimensioni della scheda 85 mm x 85 mm (per unità), con tolleranza dimensionale di ±0,15 mm
Larghezza minima della traccia/spazio 6/7 ml
Dimensione minima del foro di trivellazione 0.35mm
Configurazione delle vie cieche Non attrezzato
Spessore della tavola finita 6.1 mm
Peso del rame finito (strati esterni) 1 oz (1,4 ml)
Via spessore del rivestimento 20 μm
Finitura superficiale Copper nudo
Configurazione della tela di seta superiore Non attrezzato
Configurazione della tela di seta inferiore Non attrezzato
Configurazione della maschera di saldatura superiore Non attrezzato
Configurazione della maschera di saldatura inferiore Non attrezzato
Requisiti di prova elettrica La prova della funzionalità elettrica al 100% è effettuata prima della spedizione per garantire l'integrità operativa.


Configurazione dell'accumulo di PCB

Questo PCB rigido a due strati adotta una struttura simmetrica di accumulo, con specifiche dettagliate di strato riportate di seguito (ordinate da cima a fondo):

Indicazione dello strato Specifica tecnica
Strato di rame 1 (in alto) 35 μm
TP2000 Substrato nucleare 6 mm
Strato di rame 2 (sotto) 35 μm


TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo 0


Formato dell'opera d'arte e conformità della qualità

Il formato Gerber RS-274-X è ufficialmente specificato come standard di grafica per questo PCB,garantire una compatibilità senza soluzione di continuità con il software di progettazione PCB professionale e le apparecchiature di produzione automatizzate durante l'intero flusso di lavoro di produzione. Questo PCB aderisce rigorosamente allo standard di qualità IPC-Class-2, che stabilisce requisiti rigorosi per le prestazioni, l'affidabilità e la costanza di produzione,confermando così la sua idoneità per applicazioni RF e microonde ad alta affidabilità.


Disponibilità globale

Questo PCB ad alte prestazioni è disponibile per la spedizione a livello mondiale.garantire una conveniente accessibilità e una consegna tempestiva ai clienti in tutto il mondo.

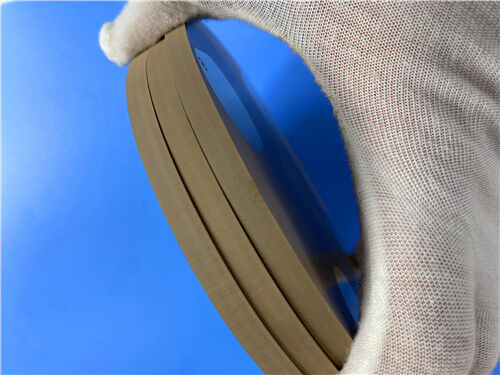

TP2000 Introduzione al substrato

Il TP2000 è un materiale termoplastico ad alta frequenza unico nel settore.di larghezza non superiore a 20 mm, ed è specificamente progettato per applicazioni ad alta frequenza RF e microonde.rendendolo ideale per progetti che richiedono dimensioni compatte e alta integrità del segnaleIl materiale funziona in modo affidabile in un ampio intervallo di temperature, è facile da lavorare e è compatibile con i processi di fabbricazione standard di PCB.


Caratteristiche chiave del TP2000

Caratteristiche chiave Specificità e dettagli
Costante dielettrica (DK) 20 a 5 GHz
Fattore di dissipazione (Df) 0.002 a 5 GHz
Coefficiente termico di DK (TCDK) -55 ppm/°C
Coefficiente di espansione termica (CTE) X=35 ppm/°C, Y=35 ppm/°C, Z=40 ppm/°C
Intervallo di temperatura di funzionamento -100°C a +150°C
Performance meccanica Alta resistenza meccanica e stabilità dimensionale
Resistenza alle radiazioni Eccellente resistenza alle radiazioni
Capacità di lavorazione Facile lavorabilità (perforazione, taglio, incisione)
Compatibilità dell'assemblaggio Compatibile con processi di assemblaggio PCB standard
Indice di infiammabilità UL 94-V0


Applicazioni tipiche

  • Circuiti RF ad alta frequenza e microonde
  • Sistemi di antenne (comprese le antenne a fascia)
  • Sistemi radar (automotive, aerospaziale, difesa)
  • Apparecchiature di comunicazione via satellite
  • Amplificatori RF ad alta potenza
  • Strumenti di prova e di misura
  • Elettronica aerospaziale e della difesa

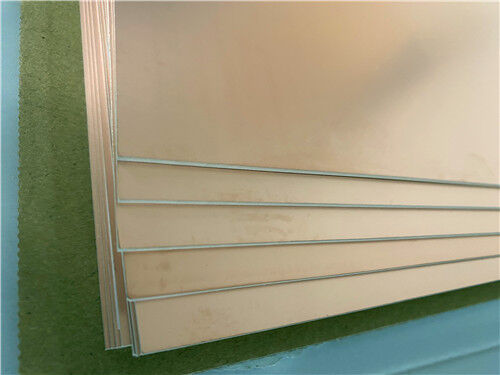

TP-1/2 e TP2000

Il materiale TP è un materiale termoplastico ad alta frequenza unico nel settore. Lo strato dielettrico dei laminati della serie TP è costituito da ceramica e resina di polifenilene (PPO),con una larghezza non superiore a 50 mmLa costante dielettrica è regolata con precisione variando il rapporto tra la resina ceramica e la resina PPO.risultante in eccellenti prestazioni dielettriche e alta affidabilità. "TP" si riferisce al materiale di superficie liscia non rivestito (non copperato), "TP-1" si riferisce al materiale rivestito di rame su un solo lato e "TP-2" si riferisce al materiale rivestito di rame su due lati.


TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo 1


Caratteristiche del prodotto

  • La costante dielettrica può essere selezionata nell'intervallo da 3 a 25 secondo i requisiti del circuito, con prestazioni stabili.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16 e 20. bassa perdita dielettrica; la perdita aumenta con la frequenza, ma rimane relativamente stabile entro i 10 GHz.
  • L'intervallo di temperatura di funzionamento a lungo termine da -100°C a +150°C, con eccellenti prestazioni a basse temperature.e le proprietà elettriche possono cambiare in modo significativo.
  • Spessore minimo di 0,5 mm, con una vasta gamma di opzioni di spessore disponibili; possono essere adattati spessori personalizzati.
  • Resistente alle radiazioni e a bassa emissione di gas.
  • Materiale ideale per sistemi di navigazione BeiDou, applicazioni per missili, fusibili e antenne miniaturizzate.
  • Il materiale è facile da lavorare e può essere forato, girato, macinato, tagliato,e le capacità di fresatura che i substrati ceramici non possono eguagliare.
  • Facile fabbricazione di PCB: possono essere lavorati con metodi termoplastici standard, con un alto rendimento e costi di lavorazione significativamente inferiori rispetto ai substrati ceramici.A causa delle caratteristiche del materialeSe è necessaria una lavorazione a più strati, si prega di selezionare fogli di incollaggio a bassa temperatura e valutare attentamente la fattibilità.
  • Il materiale non è idoneo per le prove di scossa termica a 260°C e non può resistere alla saldatura a onde.In genere non si raccomanda la saldatura a riflussoSe è necessaria la saldatura a riversamento, la temperatura massima impostata non deve superare i 200°C e la fattibilità e la stabilità devono essere accuratamente valutate.

TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo 2

prodotti
Dettagli dei prodotti
TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo
MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
materiale PCB:
TP2000
Conteggio degli strati:
2 strati
Spessore del PCB:
6,1 mm
Dimensioni del circuito stampato:
85 mm x 85 mm (per unità), ±0,15 mm
Peso del rame:
1 oz (1,4 mils) strati esterni
Finitura superficiale:
Rame nudo
Quantità di ordine minimo:
1 pz
Prezzo:
USD9.99-99.99
Imballaggi particolari:
Sacchetti sottovuoto+Cartoni
Tempi di consegna:
8-9 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
5000 pezzi al mese
Evidenziare

TLX-8 PCB laminati ad alta frequenza

,

lastra rivestita di rame con garanzia

,

laminati ad alta frequenza rivestiti di rame

Descrizione del prodotto

Questo PCB rigido a due strati è fabbricato utilizzando TP2000, un materiale termoplastico ad alta frequenza specializzato composto da resina di ceramica e polifenileno ossido (PPO), senza rinforzo in fibra di vetro.È specificamente progettato per applicazioni ad alta frequenza radio (RF) e microonde. il TP2000 presenta una costante dielettrica ultra elevata (DK), un fattore di dissipazione ultra basso (Df) e una stabilità termica superiore,rendendolo altamente adatto per progetti che richiedono fattori di forma compatti e integrità ottimale del segnaleQuesto PCB presenta uno spessore finito di 6,1 mm, rivestimento in rame da 1 oz (1,4 mil) su entrambi gli strati esterni, una finitura superficiale in rame nudo,e sottoposti a prova di funzionalità elettrica al 100% prima della spedizione, garantendo così prestazioni coerenti e affidabili nei sistemi ad alta frequenza.


Specificativi dei PCB

Articolo della specifica Specifica tecnica
Materiale del substrato di base TP2000
Configurazione dello strato 2 strati (rigidi a doppio lato)
Dimensioni della scheda 85 mm x 85 mm (per unità), con tolleranza dimensionale di ±0,15 mm
Larghezza minima della traccia/spazio 6/7 ml
Dimensione minima del foro di trivellazione 0.35mm
Configurazione delle vie cieche Non attrezzato
Spessore della tavola finita 6.1 mm
Peso del rame finito (strati esterni) 1 oz (1,4 ml)
Via spessore del rivestimento 20 μm
Finitura superficiale Copper nudo
Configurazione della tela di seta superiore Non attrezzato
Configurazione della tela di seta inferiore Non attrezzato
Configurazione della maschera di saldatura superiore Non attrezzato
Configurazione della maschera di saldatura inferiore Non attrezzato
Requisiti di prova elettrica La prova della funzionalità elettrica al 100% è effettuata prima della spedizione per garantire l'integrità operativa.


Configurazione dell'accumulo di PCB

Questo PCB rigido a due strati adotta una struttura simmetrica di accumulo, con specifiche dettagliate di strato riportate di seguito (ordinate da cima a fondo):

Indicazione dello strato Specifica tecnica
Strato di rame 1 (in alto) 35 μm
TP2000 Substrato nucleare 6 mm
Strato di rame 2 (sotto) 35 μm


TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo 0


Formato dell'opera d'arte e conformità della qualità

Il formato Gerber RS-274-X è ufficialmente specificato come standard di grafica per questo PCB,garantire una compatibilità senza soluzione di continuità con il software di progettazione PCB professionale e le apparecchiature di produzione automatizzate durante l'intero flusso di lavoro di produzione. Questo PCB aderisce rigorosamente allo standard di qualità IPC-Class-2, che stabilisce requisiti rigorosi per le prestazioni, l'affidabilità e la costanza di produzione,confermando così la sua idoneità per applicazioni RF e microonde ad alta affidabilità.


Disponibilità globale

Questo PCB ad alte prestazioni è disponibile per la spedizione a livello mondiale.garantire una conveniente accessibilità e una consegna tempestiva ai clienti in tutto il mondo.


TP2000 Introduzione al substrato

Il TP2000 è un materiale termoplastico ad alta frequenza unico nel settore.di larghezza non superiore a 20 mm, ed è specificamente progettato per applicazioni ad alta frequenza RF e microonde.rendendolo ideale per progetti che richiedono dimensioni compatte e alta integrità del segnaleIl materiale funziona in modo affidabile in un ampio intervallo di temperature, è facile da lavorare e è compatibile con i processi di fabbricazione standard di PCB.


Caratteristiche chiave del TP2000

Caratteristiche chiave Specificità e dettagli
Costante dielettrica (DK) 20 a 5 GHz
Fattore di dissipazione (Df) 0.002 a 5 GHz
Coefficiente termico di DK (TCDK) -55 ppm/°C
Coefficiente di espansione termica (CTE) X=35 ppm/°C, Y=35 ppm/°C, Z=40 ppm/°C
Intervallo di temperatura di funzionamento -100°C a +150°C
Performance meccanica Alta resistenza meccanica e stabilità dimensionale
Resistenza alle radiazioni Eccellente resistenza alle radiazioni
Capacità di lavorazione Facile lavorabilità (perforazione, taglio, incisione)
Compatibilità dell'assemblaggio Compatibile con processi di assemblaggio PCB standard
Indice di infiammabilità UL 94-V0


Applicazioni tipiche

  • Circuiti RF ad alta frequenza e microonde
  • Sistemi di antenne (comprese le antenne a fascia)
  • Sistemi radar (automotive, aerospaziale, difesa)
  • Apparecchiature di comunicazione via satellite
  • Amplificatori RF ad alta potenza
  • Strumenti di prova e di misura
  • Elettronica aerospaziale e della difesa


TP-1/2 e TP2000

Il materiale TP è un materiale termoplastico ad alta frequenza unico nel settore. Lo strato dielettrico dei laminati della serie TP è costituito da ceramica e resina di polifenilene (PPO),con una larghezza non superiore a 50 mmLa costante dielettrica è regolata con precisione variando il rapporto tra la resina ceramica e la resina PPO.risultante in eccellenti prestazioni dielettriche e alta affidabilità. "TP" si riferisce al materiale di superficie liscia non rivestito (non copperato), "TP-1" si riferisce al materiale rivestito di rame su un solo lato e "TP-2" si riferisce al materiale rivestito di rame su due lati.


TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo 1


Caratteristiche del prodotto

  • La costante dielettrica può essere selezionata nell'intervallo da 3 a 25 secondo i requisiti del circuito, con prestazioni stabili.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16 e 20. bassa perdita dielettrica; la perdita aumenta con la frequenza, ma rimane relativamente stabile entro i 10 GHz.
  • L'intervallo di temperatura di funzionamento a lungo termine da -100°C a +150°C, con eccellenti prestazioni a basse temperature.e le proprietà elettriche possono cambiare in modo significativo.
  • Spessore minimo di 0,5 mm, con una vasta gamma di opzioni di spessore disponibili; possono essere adattati spessori personalizzati.
  • Resistente alle radiazioni e a bassa emissione di gas.
  • Materiale ideale per sistemi di navigazione BeiDou, applicazioni per missili, fusibili e antenne miniaturizzate.
  • Il materiale è facile da lavorare e può essere forato, girato, macinato, tagliato,e le capacità di fresatura che i substrati ceramici non possono eguagliare.
  • Facile fabbricazione di PCB: possono essere lavorati con metodi termoplastici standard, con un alto rendimento e costi di lavorazione significativamente inferiori rispetto ai substrati ceramici.A causa delle caratteristiche del materialeSe è necessaria una lavorazione a più strati, si prega di selezionare fogli di incollaggio a bassa temperatura e valutare attentamente la fattibilità.
  • Il materiale non è idoneo per le prove di scossa termica a 260°C e non può resistere alla saldatura a onde.In genere non si raccomanda la saldatura a riflussoSe è necessaria la saldatura a riversamento, la temperatura massima impostata non deve superare i 200°C e la fattibilità e la stabilità devono essere accuratamente valutate.

TP2000 RF PCB 2-Layer 6mm Core Finitura Rame Nudo 2
