Rogers 4350 PCB ad alta frequenza 1.524mm Circuito RF a doppia faccia

MOQ:	1 PCS
prezzo:	USD 9.99-99.99 per piece
Imballaggio standard:	Il vuoto bags+ inscatola
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	50000 pc al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-001-V1.0

Materiale di base::

RO4350B

Spessore:

1.6mm

Peso di rame::

Finitura superficia::

Oro di immersione

Conteggio di strato::

2 strati

Dimensione del PWB::

135 x 135mm

Evidenziare:

1.524mm Rogers PCB Board

Bordo ad alta frequenza del PWB di rogers

Tavola PCB Rogers a doppio lato

Descrizione del prodotto

PWB ad alta frequenza Rogers 60mil 1.524mm RO4350B PWB dell'antenna della toppa del circuito RF a doppia faccia

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

I laminati ceramici a idrocarburi Rogers RO4350B sono progettati per offrire prestazioni superiori ad alta frequenza e fabbricazione di circuiti a basso costo.La selezione di laminati tipicamente disponibili per i progettisti si riduce notevolmente una volta che le frequenze operative aumentano a 500 MHz e oltre.

Le qualità richieste dai progettisti di circuiti a microonde RF, reti di adattamento e linee di trasmissione ad impedenza controllata sono presenti nel materiale RO4350B.Poiché i materiali standard per circuiti stampati non possono essere utilizzati in molte applicazioni a causa delle frequenze operative più elevate, la bassa perdita dielettrica rende possibile l'impiego del materiale RO4350B in queste applicazioni.

La costante dielettrica è costante su un'ampia gamma di frequenze e ha uno dei coefficienti di temperatura più bassi di qualsiasi materiale per circuiti stampati.

Il coefficiente di dilatazione termica (CTE) del materiale RO4350B offre ai progettisti di PCB una serie di vantaggi significativi.Grazie al suo coefficiente di dilatazione identico a quello del rame, RO4350B mostra un'elevata stabilità dimensionale, una qualità richiesta per la fabbricazione di pannelli multistrato dielettrici misti.

Il basso CTE dell'asse Z di RO4350B fornisce una qualità affidabile del foro passante placcato, anche in applicazioni con forti shock termici.Il materiale RO4350B ha una Tg di >280°C, quindi le sue caratteristiche di espansione rimangono stabili nell'intero intervallo di temperature di lavorazione del PCB.

PCB RO4350BSpecifiche

DIMENSIONE PCB	135 x 135 mm = 1 PZ
TIPO SCHEDA	PCB ad alta frequenza, PCB RF
Numero di strati	PCB a doppia faccia
Componenti a montaggio superficiale	SÌ
Componenti a foro passante	SÌ
ACCUMULO DI STRATI	rame ------- 35um(1oz)+PIASTRA
	RO4350B 60mil
	rame ------- 35um(1oz)+PIASTRA
TECNOLOGIA
Traccia minima e spazio:	11mil/12milioni
Fori minimi / massimi:	0,3/2,2 mm
Numero di diversi fori:	5
Numero di fori:	184
Numero di slot fresati:	0
Numero di ritagli interni:	0
Controllo dell'impedenza	NO
MATERIALE SCHEDA
Vetro epossidico:	RO4350B 60mil, Tg 288℃
Lamina finale esterna:	1,5 once
Lamina finale interna:	0 once
Altezza finale del PCB:	1,6 mm±0,16
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Nichel per elettrolisi su Immersion Gold (ENIG) (2 micopollici su 100 micropollici di nichel)
Maschera di saldatura Applica a:	NO
Colore maschera di saldatura:	NO
Tipo di maschera per saldatura:	N / A
CONTORNO/TAGLIO	Instradamento
MARCATURA
Lato della legenda del componente	NO
Colore della legenda dei componenti	NO
Nome o logo del produttore:	N / A
ATTRAVERSO	Foro passante placcato (PTH)
GRADO DI INFIAMMABILITA'	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno:	0,0059" (0,15 mm)
Placcatura della scheda:	0,0030" (0,076 mm)
Tolleranza di foratura:	0,002" (0,05 mm)
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE	file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo, globalmente.

Le applicazioni tipiche includevano aradar e sensori automobilistici, antenne per stazioni base cellulari, satelliti a trasmissione diretta, blocco a basso rumore, amplificatori di potenza, RFID.

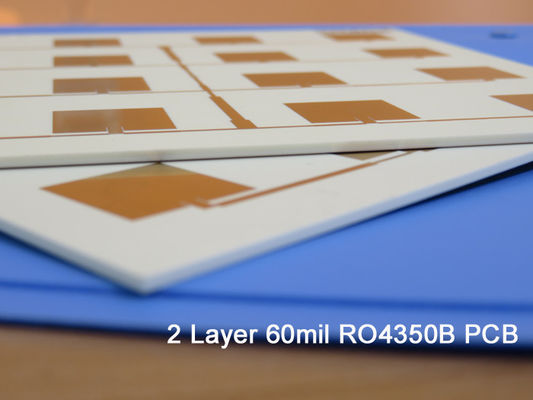

Rogers 4350 PCB ad alta frequenza 1.524mm Circuito RF a doppia faccia 0

Scheda datidi Rogers 4350B (RO4350B)

RO4350B Valore tipico
Proprietà	RO4350B	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,εProcess	3,48 ± 0,05	z		10 GHz/23℃	IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica,εDesign	3.66	z		da 8 a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazionetan,δ	0,0037 0.0031	z		10 GHz/23℃ 2,5GHz/23℃	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	+50	z	ppm/℃	-50℃a 150℃	IPC-TM-650 2.5.5.5
Resistività di volume	1,2 x 10¹⁰		MΩ.cm	CONDI A	IPC-TM-650 2.5.17.1
Resistività superficiale	5.7x10⁹		MΩ	CONDI A	IPC-TM-650 2.5.17.1
Forza elettrica	31,2(780)	z	Kv/mm(v/mil)	0,51 mm (0,020")	IPC-TM-650 2.5.6.2
Modulo di tensione	16.767(2.432) 14.153(2.053)	X Y	MPa(ksi)	RT	ASTM D 638
Resistenza alla trazione	203(29,5) 130(18.9)	X Y	MPa(ksi)	RT	ASTM D 638
Resistenza alla flessione	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Stabilità dimensionale	<0,5	X, Y	mm/m (mil/pollici)	dopo attacco+E2/150℃	IPC-TM-650 2.4.39A
Coefficiente di espansione termica	10 12 32	X Y z	ppm/℃	-55℃a288℃	IPC-TM-650 2.4.41
TG	>280		℃TMA	UN	IPC-TM-650 2.4.24.3
Td	390		℃TGA		ASTM D 3850
Conduttività termica	0,69		W/M/oK	80℃	ASTM C518
Assorbimento dell'umidità	0.06		%	48 ore di immersione 0,060" campione Temperatura 50℃	ASTM D 570
Densità	1.86		g/cm³	23℃	ASTMD 792
Forza della buccia di rame	0,88 (5.0)		N/mm (pli)	dopo la saldatura galleggiante 1 oz. Foglio EDC	IPC-TM-650 2.4.8
Infiammabilità	(3)V-0				UL94
Processo senza piombo compatibile	SÌ

Rogers 4350 PCB ad alta frequenza 1.524mm Circuito RF a doppia faccia 1

Rogers 4350 PCB ad alta frequenza 1.524mm Circuito RF a doppia faccia 2
