Il doppio ad alta frequenza del PWB Rogers 10mil 0.254mm RO4350B ha parteggiato PWB di rf

Il doppio ad alta frequenza del PWB Rogers 10mil 0.254mm RO4350B ha parteggiato PWB di rf

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-004.V1.0
Materiale di base:
ROGERS 4350B
Dimensione del PWB:
30x80=1 su
Peso di rame:
1oz
Spessore del PWB:
0.3mm
Finitura superficia:
Oro di immersione
Conteggio di strato:
2 strati
Evidenziare:

0.254mm PCB

,

PWB DI RO4350B

,

PCB ad alta frequenza

Descrizione del prodotto



Il doppio ad alta frequenza del PWB Rogers 10mil 0.254mm RO4350B ha parteggiato PWB di rf per LTE

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I laminati ceramici dell'idrocarburo di RO4350B sono destinati per offrire la prestazione ad alta frequenza superiore ed il montaggio basso del circuito. La selezione dei laminati in genere disponibili ai progettisti è aumento una volta operativo significativamente riduttore di frequenze fino a 500 megahertz e sopra. Il materiale di RO4350B possiede le proprietà state necessarie dai progettisti dei circuiti di a microonde di rf e delle linee controllate di corrispondenza e del rete dell'impedenza di trasmissione. La perdita dielettrica bassa permette che il materiale di RO4350B sia utilizzato in molte più alte frequenze operative delle applicazioni dove limitare l'uso dei materiali convenzionali del circuito.



Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito e la costante dielettrica è stabile sopra una vasta gamma di frequenza. Il coefficiente di dilatazione termica del materiale di RO4350B (CTE) fornisce parecchi benefici chiave ai progettisti del PWB. Il coefficiente di espansione di RO4350B è simile a quello di rame che permette che il materiale esibisca la stabilità dimensionale eccellente, una proprietà stata necessaria per le costruzioni a più strati dielettriche miste dei bordi. L'Z-asse basso CTE di RO4350B fornisce la qualità affidabile del foro metallizzato, anche nelle applicazioni severe dello shock termico. Il materiale di RO4350B ha un Tg di >280C in modo dalle sue caratteristiche di espansione rimangono stabili sopra l'intera gamma di PWB che elabora le temperature.



Parametri di un tipo di PWB di 0.3mm RO4350B

DIMENSIONE DEL PWB 30 x 80mm=1up
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 35um (1 oncia) +plate
RO4350B 0.254mm
rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: N/A
Fori minimi/massimi: N/A
Numero dei fori differenti: N/A
Numero dei luoghi di perforazione: 0
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RO4350B Tg280℃, er<3>
Esterno finale della stagnola: 1,5 once
Stagnola finale interna: N/A
Altezza finale del PWB: 0,3 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione, 16%
Saldi la maschera per applicarsi a: N/A
Colore della maschera della lega per saldatura: N/A
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Produttore Name o logo: N/A
VIA NO
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Le applicazioni tipiche sono come segue:

Radar e sensori automobilistici

Antenne cellulari della stazione base

Satelliti diretti di radiodiffusione

Blocco a basso rumore

Amplificatori di potenza

RFID

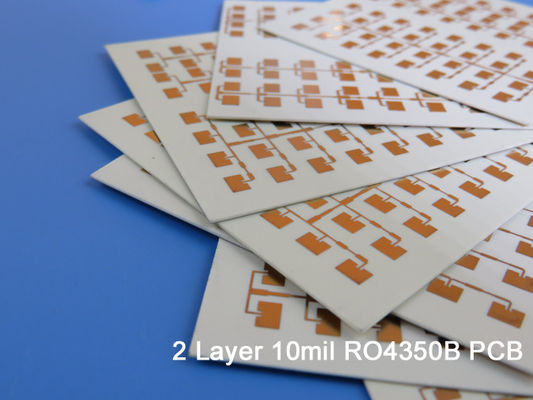

Il doppio ad alta frequenza del PWB Rogers 10mil 0.254mm RO4350B ha parteggiato PWB di rf 0



Valore tipico di RO4350B
Proprietà RO4350B Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica, εDesign 3,66 Z   8 - 40 gigahertz Metodo di lunghezza di fase differenziale
Dissipazione Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie 5,7 x109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla trazione 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla flessione 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale <0> X, Y mm/m
(mil/pollice)
dopo etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficiente di espansione termica 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Il TD 390   ℃ TGA   ASTM D 3850
Conducibilità termica 0,69   W/M/oK 80℃ ASTM C518
Assorbimento dell'umidità 0,06   % 48hours immersione 0,060"
temperatura 50℃ del campione
ASTM D 570
Densità 1,86   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 0,88
(5,0)
  N/mm
(pli)
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC
IPC-TM-650 2.4.8
Infiammabilità (3) V-0       UL 94
Processo senza piombo compatibile
