PWB superficie ad alta frequenza bianco di finitura di progettazione OSP del PWB del Silkscreen 0.4mm di Rogers RT/Duroid 5870

Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB
Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB

Grande immagine :  PWB superficie ad alta frequenza bianco di finitura di progettazione OSP del PWB del Silkscreen 0.4mm di Rogers RT/Duroid 5870

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-015.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: RT/Duroid 5870 Dimensione del PWB: 95 x 67mm=1PCS
Spessore del PWB: 0.4mm Conteggio di strato: 2 strati
Maschera della lega per saldatura: verde Silkscreen: Bianco
Peso di rame: 1oz
Evidenziare:

Progettazione ad alta frequenza del PWB del Silkscreen bianco

,

progettazione ad alta frequenza del PWB di 0.4mm

,

PWB superficie di finitura di 0.4mm OSP



PWB ad alta frequenza di Rogers RT/Duroid 5870 15mil 0.381mm per la microstriscia ed i circuiti di Stripline

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Rogers il materiale di alta frequenza che di RT/duroid 5870 è microfiber di vetro ha rinforzato i composti di PTFE che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline. I risultati costanti dielettrici eccezionali di uniformità dai suoi microfibers a caso orientati. La costante dielettrica di RT/duroid 5870 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza. Il suo fattore di dissipazione basso estende l'utilità di RT/duroid 5870 alla banda Ku e sopra. I materiali di RT/duroid 5870 facilmente sono tagliati, tosati e lavorati per modellare. Sono resistenti a tutti i solventi e reagenti, caldi o freddi, utilizzati normalmente nell'incidere dei circuiti stampati o nel placcaggio i bordi e dei fori.



Le applicazioni tipiche sono antenne a banda larga di linea aerea commerciale, circuiti della microstriscia, circuiti di stripline, le applicazioni dell'onda di millimetro, sistemi militari del radar, sistemi di guida del missile ed antenne radiofoniche digitali punto a punto ecc.



Specifiche del PWB

DIMENSIONE DEL PWB 95 x 67mm=1PCS
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 35um (1 oncia) +plate
RT/duroid 5870 0.381mm
rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: mil 5,5 mil/5
Fori minimi/massimi: 0,3 millimetri/5,2 millimetri
Numero dei fori differenti: 9
Numero dei luoghi di perforazione: 102
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RT/duroid 5870 0.381mm
Esterno finale della stagnola: 1,5 once
Stagnola finale interna: N/A
Altezza finale del PWB: 0,4 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia ENIG
Saldi la maschera per applicarsi a: NO
Colore della maschera della lega per saldatura: NO
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente NO
Colore della leggenda componente NO
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH), dimensione minima 0.3mm. La maschera della lega per saldatura ha scoperto
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.

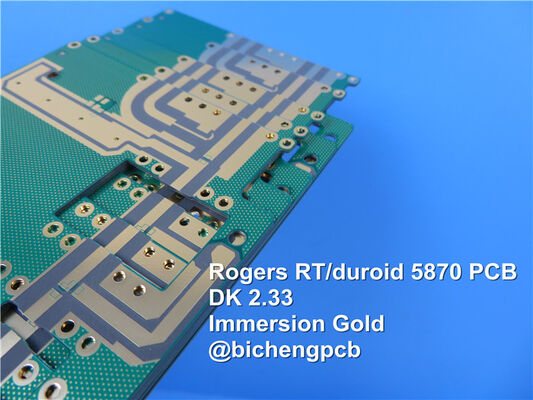

PWB superficie ad alta frequenza bianco di finitura di progettazione OSP del PWB del Silkscreen 0.4mm di Rogers RT/Duroid 5870 0



Scheda di dati di Rogers RT/duroid 5870

Valore tipico di RT/duroid 5870
Proprietà RT/duroid 5870 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 2,33
spec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Costante dielettrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficiente termico di ε -115 Z ppm/℃ -50 di℃to 150 IPC-TM-650 2.5.5.5
Resistività di volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistività di superficie 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calore specifico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calcolato
Modulo di tensione Prova a 23 Prova a 100 N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Ultimo sforzo 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Ultimo sforzo 9,8 8,7 X %
9,8 8,6 Y
Modulo compressivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Ultimo sforzo 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Ultimo sforzo 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Assorbimento dell'umidità 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Conducibilità termica 0,22 Z W/m/k 80 ASTM C 518
Coefficiente di espansione termica 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Il TD 500 N/A TGA N/A ASTM D 3850
Densità 2,2 N/A gm/cm3 N/A ASTM D 792
Buccia di rame 27,2 (4,8) N/A Pli (N/mm) stagnola di 1oz (35mm) EDC
dopo il galleggiante della lega per saldatura
IPC-TM-650 2.4.8
Infiammabilità V-0 N/A N/A N/A UL 94
Processo senza piombo compatibile N/A N/A N/A N/A

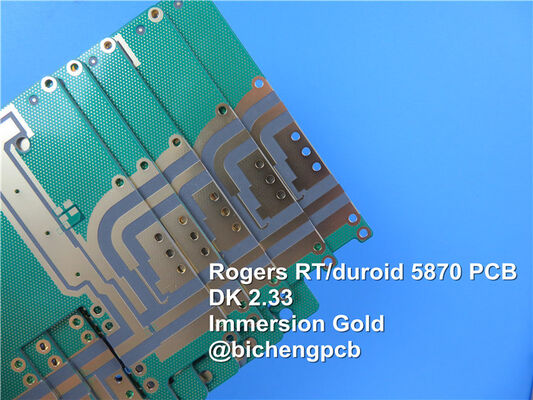

PWB superficie ad alta frequenza bianco di finitura di progettazione OSP del PWB del Silkscreen 0.4mm di Rogers RT/Duroid 5870 1
