Rogers PCB RO3210 25mil DK10.2 Circuito per autoveicoli

Rogers PCB RO3210 25mil DK10.2 Circuito per autoveicoli

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-056.V1.0
Materiale di base:
RO3210
Numero di strati:
2 strati
Spessore del PCB:
0.8 mm
Dimensione del PCB:
35 x 77 mm = 2 disegni = 2 PCS
Maschera di saldatura:
Verde
Fabbricazione a partire da fibre sintetiche:
Bianco
Peso di rame:
0.5 oz.
Finitura superficiale:
Oro per immersione
Evidenziare:

Circuito automobilistico RO3210

,

Circuito automobilistico DK10.2

,

Circuito dell'automobile RO3210

Descrizione del prodotto

I materiali del circuito ad alta frequenza Rogers RO3210 sono laminati di ceramica rinforzati con fibra di vetro tessuta.Questi materiali sono progettati per offrire prestazioni elettriche eccezionali e stabilità meccanica. I laminati RO3210 combinano la liscezza superficiale di un laminato PTFE non tessuto.si ottiene un prezzo competitivo sul mercatoLa costante dielettrica del substrato RO3210 è di 10,2 con un fattore di dissipazione pari a 0.0027.



Applicazione tipicas:

1. sistemi di prevenzione delle collisioni automobilistiche

2. posizionamenti globali per l'automobile antenne satellitari

3. Datalink su sistemi via cavo

4. LMDS e banda larga wireless

5. lettori di contatori a distanza



Specificativi dei PCB

DIMENSIONE del PCB 35 x 77 mm = 2 disegni = 2 PCS
Tipo di bordo PCB a doppio lato
Numero di strati 2 strati
Componenti montati in superficie - Sì.
Attraverso i componenti a buco - No
STACKUP di strato rame ------- 18um ((0,5 oz) + strato TOP di piastra
RO3210 0,635 mm
rame ------- 18um ((0,5 oz) + strato BOT in piastra
Tecnologia
Traccia minima e spazio: 6 mil / 6 mil
Fori minimi / massimi: 0.3 mm / 5.6 mm
Numero di fori: 2
Numero di fori: 182
Numero di slot fresati: 0
Numero di tagli interni: 0
Controllo di impedenza: - No, no.
Numero del dito d'oro: 0
Materiale per la tavola
Epoxi vetro: RO3210 0,635 mm
Fogli finiti esterni: 1 oz
Fogli interni finali: 1 oz
Altezza finale del PCB: 00,8 mm ± 0.08
CLAVING E COATING
Finitura superficiale Oro per immersione (23,3%), 0,05 μm su 3 μm di nichel
Maschera di saldatura Applicabile a: Sotto e sopra, minimo 12 micron
Maschera di saldatura colore: Verde, PSR-2000GT600D, fornito da Taiyo.
Tipo di maschera di saldatura: LPSM
Conto/taglio Routing, V-cut
Marcatura
lato della leggenda del componente In alto e in basso.
Colore della leggenda del componente Bianco, IJR-4000 MW300, marchio Taiyo
Nome o logo del fabbricante: Segnalato sul tabellone in un conduttore e con gambe
VIA Plastificato attraverso un foro (PTH), dimensione minima 0,3 mm.
Classificazione di infiammabilità L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo: 0.0059"
Dispositivi per il rivestimento del cartone: 0.0029"
Tolleranza di trivellazione: 0.002"
TESTO Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo.

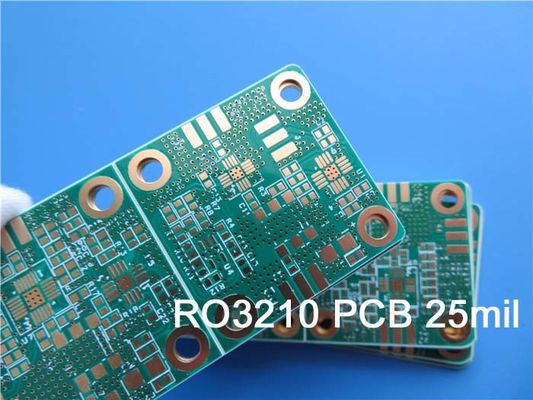

Rogers PCB RO3210 25mil DK10.2 Circuito per autoveicoli 0



Fogli di dati di Rogers3210(RO3210)

RO3210 Valore tipico
Immobili RO3210 Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 10.2±0.5 Z   10 GHz 23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 10.8 Z   da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0027 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
Coefficiente termico di ε - 459 Z ppm/°C 10 GHz da 0°C a 100°C IPC-TM-650 2.5.5.5
Stabilità dimensionale 0.8 X, Y mm/m COND A ASTM D257
Resistenza al volume 103   MΩ.cm COND A IPC 2.5.17.1
Resistenza superficiale 103   COND A IPC 2.5.17.1
Modulo di trazione 579
517
MD
CMD
kpsi 23°C ASTM D 638
Assorbimento dell'acqua < 0.1 - % D24/23 IPC-TM-650 2.6.2.1
Calore specifico 0.79   j/g/k   Calcolato
Conduttività termica 0.81   W/M/K 80°C ASTM C518
Coefficiente di espansione termica
(-55 a 288°C)
13
34

X,Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA ASTM D3850
Densità 3   gm/cm3
Forza della buccia di rame 11   pi 1 oz, EDC dopo saldatura galleggiante IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.
