Bordo del PWB dell'oro RO4730G3 60mil Rogers di immersione 1.524mm DK3.0

Immersion Gold RO4730G3 60mil Rogers PCB Board 1.524mm DK3.0
Immersion Gold RO4730G3 60mil Rogers PCB Board 1.524mm DK3.0

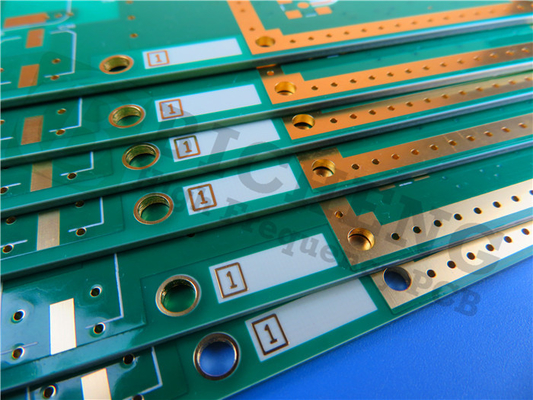

Grande immagine :  Bordo del PWB dell'oro RO4730G3 60mil Rogers di immersione 1.524mm DK3.0

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-060.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: RO4730G3 60mil Conteggio di strato: 2 strati
Spessore del PWB: 1.6mm Dimensione del PWB: 110mm x 95mm = 1 tipo = 1 pezzo
Maschera della lega per saldatura: Verde Silkscreen: Bianco
Peso di rame: Μm esterno di strato 35 Finitura superficia: Oro di immersione
Evidenziare:

Bordo del PWB di RO4730G3 60mil Rogers

,

Bordo del PWB di Rogers dell'oro di immersione

,

bordo del PWB di 1.524mm Rogers



RogersPCB ad alta frequenza integratoRO4730G360mil 1.524mmDK3.0 Con Immersion Gold perCellular Antenna della stazione baseS

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



I laminati per antenne Rogers RO4730G3 sono un'alternativa affidabile ea basso costo ai tradizionali laminati a base di PTFE.Ha le proprietà meccaniche ed elettriche di cui hanno bisogno i progettisti di antenne.I materiali hanno una costante dielettrica di 3,0 e una tangente di perdita di 0,0022 misurata a 2,5 GHz quando si utilizza un foglio EDC LoPro Reverse Treated.Questi valori consentono ai progettisti di antenne di realizzare valori di guadagno sostanziali riducendo al minimo la perdita di segnale.Sono disponibili materiali con prestazioni PIM basse dimostrate, con valori migliori di -160 dBc.



I materiali RO4730G3 sono compatibili con la resina epossidica convenzionale e la saldatura senza piombo ad alta temperatura.Non richiede il trattamento speciale necessario sui tradizionali laminati a base di PTFE per la preparazione dei fori passanti placcati.Il multistrato può essere ottenuto utilizzando RO4450F bondply a 175 ℃.I sistemi di resina di RO4730G3 sono progettati per fornire le proprietà ricercate dai progettisti di antenne.La temperatura di transizione vetrosa supera i 280°C, portando a un basso CTE sull'asse Z, eccellente affidabilità dei fori passanti placcati e lavorabilità della saldatura senza piombo.



L'applicazione tipica sono le antenne delle stazioni base cellulari.



Descrizione generale

Si tratta di un tipo di PCB RF a doppia faccia costruito su RO4730G3 da 1,524 mm (60mil) per l'applicazione del PCB dell'antenna della stazione base cellulare.



Specifiche di base

Materiale di base: RO4730G3 60mil (1,524 mm)

Costante dielettrica: 3.0+/-0.05

Numero di strati: 2 strati

Tipo: Fori passanti

Formato: 110 mm x 95 mm = 1 tipo = 1 pezzo

Finitura superficiale: Immersione oro

Peso del rame: Strato esterno 35 μm

Maschera per saldatura |Legenda: verde |Bianco

Altezza finale PCB: 1,6 mm

Norma: IPC 6012 Classe 2

Imballaggio: 20 pezzi sono imballati per la spedizione.

Tempi di consegna: 7 giorni lavorativi

Periodo di validità: 6 mesi



Scheda tecnica del Rogers 4730 (RO4730G3)

RO4730G3 Valore tipico
Proprietà RO4730G3 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcess 3,0±0,5 z   10 GHz 23 IPC-TM-650 2.5.5.5
Costante dielettrica,εDesign 2,98 z   Da 1,7 GHz a 5 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0,0028 z   10 GHz 23 IPC-TM-650 2.5.5.5
  2,5 GHz
Coefficiente termico di ε +34 z ppm/ -50a 150 IPC-TM-650 2.5.5.5
Stabilità dimensionale <0,4 X, Y mm/m dopo etech +E2/150 IPC-TM-650 2.4.39A
Resistività di volume (0,030") 9 X 107   MΩ.cm CONDI A IPC-TM-650 2.5.17.1
Resistività superficiale (0,030") 7,2 X 105   CONDI A IPC-TM-650 2.5.17.1
PIM -165   dBc 50ohm 0,060" 43 dBm 1900 Mhz
Forza elettrica (0,030") 730 z V/mil   IPC-TM-650 2.5.6.2
Resistenza alla flessione MD 181 (26,3)   Mpa (kpsi) RT ASTM D790
cmd 139 (20,2)
Assorbimento dell'umidità 0,093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Conduttività termica 0,45 z W/mK 50 ASTM D5470
Coefficiente di espansione termica 15.9
14.4
35.2
X
Y
z
ppm/ -50a 288 IPC-TM-650 2.4.4.1
TG >280     IPC-TM-650 2.4.24
Td 411     ASTM D3850
Densità 1.58   g/cm3   ASTM D792
Forza della buccia di rame 4.1   pli 1 oz, LoPro EDC IPC-TM-650 2.4.8
Infiammabilità V-0       UL94
Processo senza piombo compatibile
