Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Composto ceramico-PTFE | Conteggio di strato: | 1 strato, 2 strati |
|---|---|---|---|
| Spessore del PWB: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, latta di immersione, OSP. | ||
| Evidenziare: | PWB ad alta frequenza di Duroid 6006,PWB ad alta frequenza di Rogers RT,PWB ad alta frequenza della maschera della lega per saldatura |
||

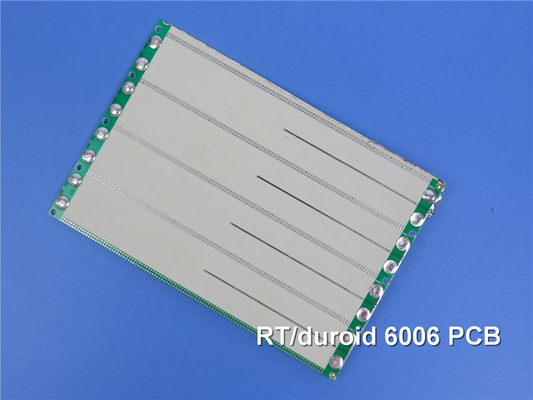

PWB ad alta frequenza di Rogers RT/Duroid 6006
I laminati di microonda di Rogers RT/duroid 6006 sono composti ceramici-PTFE che sono progettati per le applicazioni di a microonde ed elettroniche dei circuiti che richiedono un'alta costante dielettrica. Il laminato di RT/duroid 6006 è disponibile con un valore costante dielettrico di 6,15.
La microonda di RT/duroid 6006 lamina la facilità della caratteristica di montaggio e della stabilità in uso. Risultati di questa proprietà nella possibilità di fabbricazione in serie e di riduzione del costo delle merci. Ha strettamente il controllo di spessore e di costante dielettrica, l'assorbimento della bassa umidità e buona stabilità meccanica termica.
I circuiti stampato di RT/Duroid 6006 sono ampiamente usati nei sistemi di prevenzione delle collisioni degli aerei, nei sistemi di radar di avvistamento al suolo, nelle antenne della toppa e nei sistemi ecc. di telecomunicazioni via satellite.
| Valore tipico di RT/duroid 6006 | |||||
| Proprietà | RT/duroid 6006 | Direzione | Unità | Circostanza | Metodo di prova |
| Costante dielettrica, εProcess | 6.15±0.15 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 ha premuto lo stripline | |
| Costante dielettrica, εDesign | 6,45 | Z | 8GHz a 40 gigahertz | Metodo di lunghezza di fase differenziale | |
| Fattore di dissipazione, tanδ | 0,0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | -410 | Z | ppm/℃ | -50℃-170℃ | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 7 x 107 | Mohm.cm | IPC 2.5.17.1 | ||
| Resistività di superficie | 2 x 107 | Mohm | IPC 2.5.17.1 | ||
| Proprietà di tensione | ASTM D638 (tasso di tensione 0.1/min.) | ||||
| Modulo di Young | 627(91) 517(75) | DI X-Y | MPa (kpsi) | ||
| Ultimo sforzo | 20 (2,8) 17 (2,5) | DI X-Y | MPa (kpsi) | ||
| Ultimo sforzo | 12 - 13 4 - 6 | DI X-Y | % | ||
| Proprietà compressive | ASTM D695 (tasso di tensione 0.05/min.) | ||||
| Modulo di Young | 1069 (115) | Z | MPa (kpsi) | ||
| Ultimo sforzo | 54 (7,9) | Z | MPa (kpsi) | ||
| Ultimo sforzo | 33 | Z | % | ||
| Modulo flessionale | 2634 (382) 1951 (283) | X | MPa (kpsi) | ASTM D790 | |
| Ultimo sforzo | 38 (5,5) | DI X-Y | MPa (kpsi) | ||
| Deformazione sotto carico | 0,33 2,1 | Z Z | % | 24hr/50℃/7MPa 24hr/150℃/7MPa | ASTM D261 |
| Assorbimento dell'umidità | 0,05 | % | D48/50℃ 0,050" (1.27mm) densamente | IPC-TM-650 2.6.2.1 | |
| Conducibilità termica | 0,49 | W/m/k | 80℃ | ASTM C518 | |
| Coefficiente di espansione termica | 47 34 117 |
X Y Z |
ppm/℃ | RH di 23℃/50% | IPC-TM-650 2.4.41 |
| Il TD | 500 | ℃ TGA | ASTM D3850 | ||
| Densità | 2,7 | g/cm3 | ASTM D792 | ||
| Calore specifico | 0,97 (0,231) | j/g/k (BTU/ib/OF) |
Calcolato | ||
| Buccia di rame | 14,3 (2,5) | pli (N/mm) | dopo il galleggiante della lega per saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | Sì | ||||
