| Materiale di base: | RT/Duroid 5880 | Conteggio di strato: | 2 strati, tipo a più strati e ibrido (misto) |
|---|---|---|---|
| Spessore del PWB: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc verde, nero, blu, giallo, rosso | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, ecc… | ||
| Evidenziare: | Bordo del PWB di 2 strati rf,bordo del PWB di 10mil rf,Bordo del PWB di OSP rf |
||

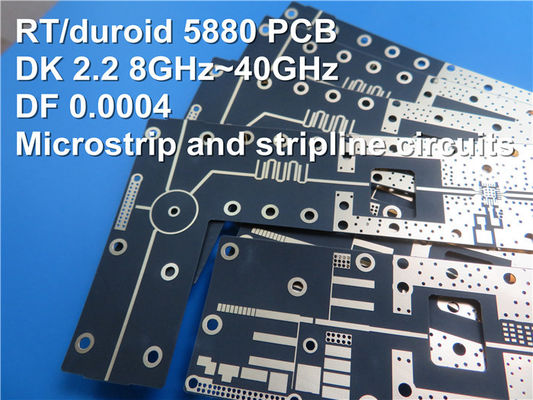

PWB di Rogers RT/duroid 5880 rf con l'oro di immersione del rivestimento 10mil, 20mil, 31mil e 62mil, argento di immersione, latta di immersione e HASL
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Oggi, introduciamo il PWB ad alta frequenza sviluppato sui laminati di RT/duroid 5880.
RT/duroid 5880 è uno del composto del PTFE di rinforzo microfiber di vetro di Rogers che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline.
Perché usiamo RT/duroid 5880?
In primo luogo, i microfibers a caso orientati provocano l'uniformità costante dielettrica eccezionale.
Secondariamente, la costante dielettrica dei laminati di RT/duroid 5880 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza.
In terzo luogo, il suo fattore di dissipazione basso estende l'utilità dei laminati di RT/duroid 5880 alla banda Ku e sopra. È basso quanto 0,0004 quando 1 megahertz e 0,0009 quando 10 gigahertz.
In quarto luogo, progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline
La nostra capacità del PWB (RT/duroid 5880)
| Capacità del PWB | |
| Materiale del PWB: | Composti di PTFE di rinforzo microfiber di vetro |
| Designazione: | RT/duroid 5880 |
| Costante dielettrica: | 2,2 ±0.02 (processo) |
| 2,2 (progettazione) | |
| Conteggio di strato: | 2 strati, tipo a più strati e ibrido (misto) |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: | 10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) | |
| Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, ecc… |
Il materiale di RT/duroid 5880 può essere fatto nel bordo di doppio strato, nel bordo a più strati e nei tipi ibridi. Il doppio ha parteggiato bordi è disponibile in vari spessori, quali 10mil, 20mil, 31mil e 62mil.
Le applicazioni tipiche sono circuiti di stripline e della microstriscia, antenna a banda larga di linea aerea commerciale, sistemi del radar, le applicazioni dell'onda di millimetro, antenna radiofonica digitale punto a punto ecc.
Il colore di base del PWB di RT/duroid 5880 è nero.
Il PWB di RT/duroid 5880 inoltre ha le proprietà di assorbimento di acqua bassa, della resistenza chimica eccellente ecc.
Se avete qualunque domande, senta libero prego per contattarci.
Grazie per la vostra lettura.
Appendice: Valori tipici di Rogers 5880
| Valore tipico di RT/duroid 5880 | ||||||
| Proprietà | RT/duroid 5880 | Direzione | Unità | Circostanza | Metodo di prova | |
| Costante dielettrica, εProcess | 2,20 spec. 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Costante dielettrica, εDesign | 2,2 | Z | N/A | 8GHz a 40 gigahertz | Metodo di lunghezza di fase differenziale | |
| Fattore di dissipazione, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Coefficiente termico di ε | -125 | Z | ppm/℃ | -50℃ di℃to 150 | IPC-TM-650 2.5.5.5 | |
| Resistività di volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistività di superficie | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Calore specifico | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Calcolato | |
| Modulo di tensione | Prova a℃ 23 | Prova a℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Ultimo sforzo | 29 (4,2) | 20 (2,9) | X | |||
| 27 (3,9) | 18 (2,6) | Y | ||||
| Ultimo sforzo | 6 | 7,2 | X | % | ||
| 4,9 | 5,8 | Y | ||||
| Modulo compressivo | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Ultimo sforzo | 27 (3,9) | 22 (3,2) | X | |||
| 29 (5,3) | 21 (3,1) | Y | ||||
| 52 (7,5) | 43 (6,3) | Z | ||||
| Ultimo sforzo | 8,5 | 8,4 | X | % | ||
| 7,7 | 7,8 | Y | ||||
| 12,5 | 17,6 | Z | ||||
| Assorbimento dell'umidità | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
| Conducibilità termica | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
| Coefficiente di espansione termica | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Il TD | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Densità | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Buccia di rame | 31,2 (5,5) | N/A | Pli (N/mm) | stagnola di 1oz (35mm) EDC dopo il galleggiante della lega per saldatura |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo senza piombo compatibile | Sì | N/A | N/A | N/A | N/A | |
