PWB ad alta frequenza 20mil di Rogers Rt /Duroid 6002 per la microonda

PWB ad alta frequenza 20mil di Rogers Rt /Duroid 6002 per la microonda

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-096.V1.0
Materiale di base:
RT/Duroid 6002
Conteggio di strato:
2 strati, a più strati
Spessore del PWB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm)
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP ecc…
Evidenziare:

PWB ad alta frequenza di Duroid 6002

,

PWB ad alta frequenza 20mil

,

PWB ad alta frequenza di microonda

Descrizione del prodotto



PCB ad alta frequenza Rogers RT/Duroid 6002con 10mil, 20mil, 30mil e 60mil Coating Immersion GoldEImmersion Argento.

(I PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Ciao a tutti,

Oggi parliamo del PCB ad alta frequenza realizzato in materiale RT/duroid 6002.



Il materiale per microonde RT/duroid ® 6002 è un tipo di laminato a bassa perdita e bassa costante dielettrica, in grado di soddisfare i severi requisiti di affidabilità meccanica e stabilità elettrica nella complessa progettazione strutturale a microonde.I componenti principali sono i compositi ceramici PTFE.



La costante dielettrica di RT/duroid ®6002 ha un'eccellente resistenza alle variazioni di temperatura tra -55 ℃ e 150 ℃, che può soddisfare i requisiti del design dell'applicazione del filtro, dell'oscillatore e della linea di ritardo per la sua stabilità elettrica.

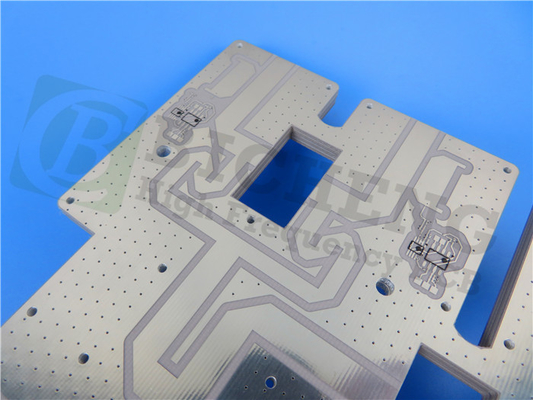

PWB ad alta frequenza 20mil di Rogers Rt /Duroid 6002 per la microonda 0



I principali vantaggi sono:

In primo luogo, la bassa perdita garantisce eccellenti prestazioni ad alta frequenza



In secondo luogo, eccellenti proprietà meccaniche ed elettriche, affidabile costruzione di pannelli multistrato.



In terzo luogo, il coefficiente termico estremamente basso della costante dielettrica garantisce un'eccellente stabilità dimensionale.



In quarto luogo, il coefficiente di espansione nel piano abbinato al rame consente assemblaggi a montaggio superficiale più affidabili.



In quinto luogo, basso degassamento, ideale per applicazioni spaziali



PWB ad alta frequenza 20mil di Rogers Rt /Duroid 6002 per la microonda 1



Le applicazioni tipiche sono:

1. Antenne Phased Array

2. Sistemi radar a base rotonda e aviotrasportati

3. Prevenzione delle collisioni tra compagnie aeree commerciali

4. Antenne GPS

5. Backplane di alimentazione



NostroCapacità PCB(RT/duroid 6002)

Capacità PCB

Materiale PCB: Composito PTFE caricato con ceramica
Designazione: RT/duroid 6002
Costante dielettrica: 2,94 ±0,04 (processo)
2,94 (disegno)
Numero di strati: 2 strati, multistrato
Peso del rame: 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm)
Spessore PCB: 10 mil (0,254 mm), 20 mil (0,508 mm)
30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm)
Dimensione PCB: ≤400mm X 500mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, OSP ecc..




Il rame di base del PCB RT/druoid ha 0,5 once, 1 oz e 2 oz;lo spessore della scheda PCB è ampio e va da 5mil a 120mil per essere considerato dai nostri progettisti.



Il colore di base del PCB RT/duroid 6002 è bianco.



Il PCB RT/duroid 6002 è molto adatto all'equipaggiamento di strutture piatte e non planari, come antenne, complessi circuiti multistrato con connessioni a strato interno e circuiti a microonde per progetti aerospaziali in ambienti ostili.



In caso di domande, non esitare a contattarci.Grazie per la tua lettura.



Appendice: scheda tecnica di RT/duroid 6002

RT/duroid 6002 Valore tipico
Proprietà RT/duroid 6002 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcess 2,94±0,04 z   10GHz/23℃ IPC-TM-650 2.5.5.5
Costante dielettrica,εDesign 2.94     Da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0012 z   10GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε +12 z ppm/℃ 10GHz 0℃-100℃ IPC-TM-650 2.5.5.5
Resistività di volume 106 z Mohm.cm UN ASTMD 257
Resistività superficiale 107 z Mah UN ASTMD 257
Modulo di tensione 828(120) X, Y MPa(kpsi) 23℃ ASTM D 638
Ultima sollecitazione 6.9(1.0) X, Y MPa(kpsi)
Sforzo definitivo 7.3 X, Y %
Modulo di compressione 2482(360) z MPa(kpsi)   ASTM D 638
Assorbimento dell'umidità 0.02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Conduttività termica 0.6   W/m/k 80℃ ASTM C518
Coefficiente di espansione termica
(da -55 a 288 ℃)
16
16
24
X
Y
z
ppm/℃ 23℃/50% di umidità relativa IPC-TM-650 2.4.41
Td 500   ℃ TGA   ASTM D 3850
Densità 2.1   g/cm3   ASTMD 792
Calore specifico 0,93(0,22)   j/g/k
(BTU/ib/OF)
  Calcolato
Buccia di rame 8.9(1.6)   libbre/pollici (N/mm)   IPC-TM-650 2.4.8
Infiammabilità V-0       UL94
Processo senza piombo compatibile
