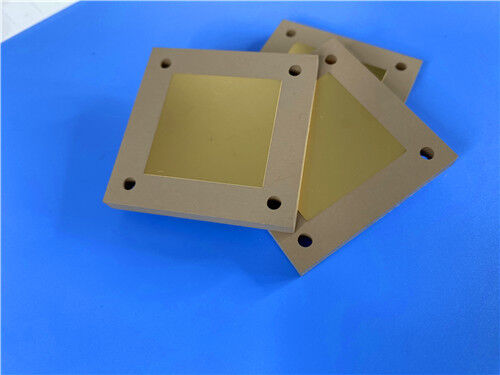

Specificativi dei PCB
| Parametro |
Specificità |
| Materiale di base |
Rogers TMM6 laminato composito polimerico termo-resistente in ceramica |
| Configurazione dello strato |
Struttura di PCB rigidi a due strati |
| Dimensione della scheda |
85.6 mm × 99,75 mm (1 pezzo), tolleranza dimensionale: ±0,15 mm |
| Traccia minima / spazio |
4 ml / 6 ml |
| Diametro minimo del foro meccanico |
0.35mm |
| Per tipo |
Puro foro attraverso la progettazione, senza vie cieche implementate |
| Spessore della tavola finita |
1.35mm |
| Peso esterno del rame |
1 oz (1,4 ml) per strati esterni di rame |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
EPIG (senza nichel) per il montaggio ad alta precisione |
| Strato di vetrina |
Non contenente filtro di seta sia sulla superficie superiore che sulla superficie inferiore |
| Strato di maschera di saldatura |
senza maschera di saldatura su due lati |
| Ispezione della qualità |
100% di prova elettrica completa effettuata prima della consegna |
Struttura di accumulo dello strato PCB
| Definizione dello strato |
Specifica tecnica |
| Strato superiore di rame |
Spessore di rame finito di 35 μm |
| Substrato di nucleo dielettrico |
Rogers TMM6 core, spessore 1,27 mm (50 mil) |
| Strato di rame inferiore |
Spessore di rame finito di 35 μm |
Fabbricazione e conformità della qualità
Formato del file di fabbricazione: fabbricato sulla base di set di dati standard Gerber RS-274-X, che consente un modello di circuito preciso e una piena compatibilità con i flussi di lavoro di produzione di PCB industriali.
conformità della qualità: tutte le procedure di produzione e di ispezione rispettano rigorosamente le norme di affidabilità IPC-Classe 2;garantire prestazioni elettriche costanti e durata strutturale a lungo termine per applicazioni RF commerciali e industriali.
Fornitura globale: il supporto logistico mondiale è disponibile per fornire prodotti stabili e standardizzati per i progetti globali di PCB ad alta frequenza.

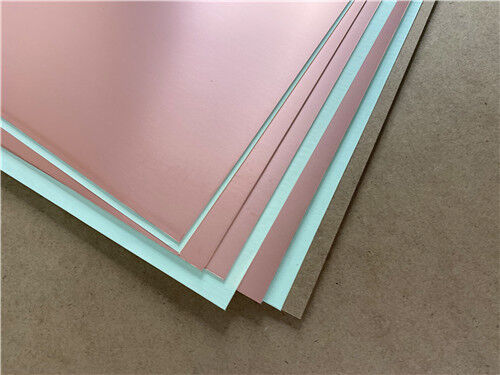

Profilo del materiale Rogers TMM6
Rogers TMM6 è un laminato in polimero composito termo-resistente rinforzato con ceramica di alta qualità,con un'ampiezza superiore a 30 mm,. It synergizes the technical merits of ceramic dielectric materials and traditional PTFE microwave substrates while eliminating the complex manufacturing requirements of conventional high-frequency dielectrics. Con una costante dielettrica distinta e saldamente stabilizzata all'interno della famiglia di prodotti TMM, questo substrato termoassorbente offre prestazioni elettriche, termiche e meccaniche equilibrate,servire come soluzione conveniente e altamente affidabile per diversi circuiti ad alta frequenza.
Vantaggi materiali
Espansione termica abbinata al rame: la CTE triasse ben calibrata abbinata all'espansione termica del rame allevia lo stress termico durante il ciclo di temperatura ed evita la delaminazione,difetti di crepa e di PTH per garantire un'affidabilità strutturale duratura.
Stabilità meccanica superiore: robuste proprietà meccaniche resistono al flusso di scarico e di freddo sotto carico operativo continuo,mantenere una geometria di circuito accurata e prestazioni elettriche stabili durante il lungo periodo di servizio.
Eccellente resistenza chimica: tollerano le sostanze chimiche e i detergenti convenzionali per la lavorazione dei PCB, riducendo i danni al substrato durante la produzione e ottimizzando il rendimento di fabbricazione e la stabilità della qualità.
Adattabilità al legame con il filo: la struttura intrinseca di resina termoassorbente consente una capacità affidabile di legame con il filo, adatta per l'assemblaggio ad alta precisione e scenari di imballaggio avanzati.
Compatibilità completa dei processi: conformi ai flussi di lavoro standard di fabbricazione dei PCB senza elaborazione specializzata in PTFE, riducendo i costi di produzione e riducendo i tempi di consegna.
Campi di applicazione tipici
Vanta dalle caratteristiche dielettriche stabili, dalle basse perdite ad alta frequenza, dalla stabilità termica corrispondente al rame e dall'eccezionale adattabilità del processo,I PCB a base di TMM6 sono ampiamente utilizzati in sistemi RF e microonde industriali e commerciali ad alta precisione:
- Moduli di circuiti RF e microonde generali
- Amplificatori di potenza ad alta frequenza e combinatori di potenza
- Filtri RF, accoppiatori e componenti passivi per microonde
- Sistemi di trasmissione e ricezione di comunicazioni satellitari
- Sistemi di antenne GPS e di navigazione di posizionamento
- Antenne a patch e matrici di antenne a fase piana
- Altri apparecchi per la produzione di calore
- Attrezzature per la prova di chip a semiconduttori ad alta precisione
