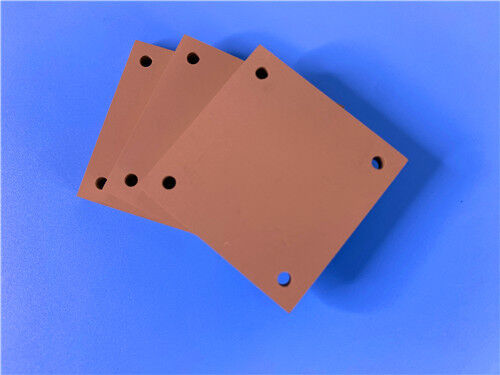

Questo PCB personalizzato rigido ad alta frequenza monostrato utilizzaRogers TMM10laminato composito termoindurente per microonde, che offre i vantaggi combinati dei substrati ceramici e PTFE con una migliore producibilità. Presenta una struttura senza maschera di saldatura e senza serigrafia con finitura superficiale OSP, tutte le unità sono testate elettricamente al 100% prima della consegna per garantire un'integrità strutturale affidabile e prestazioni RF/microonde stabili per applicazioni di precisione ad alta frequenza.
Specifiche del PCB
| Elemento parametro |
Specifica |
| Materiale di base |
Laminato composito termoindurente per microonde Rogers TMM10 |
| Configurazione dei livelli |
Struttura PCB rigida su un solo lato |
| Dimensione della scheda |
99,05 mm × 56,9 mm (1 pezzo), tolleranza dimensionale: ±0,15 mm |
| Traccia/spazio minimo |
4 mil / 5 mil |
| Diametro minimo del foro meccanico |
0,35 mm |
| Tramite tipo |
Design con foro passante puro, senza vie cieche |
| Spessore del pannello finito |
1,6 mm |
| Peso esterno in rame |
Strato esterno di rame da 1 oncia (1,4 mil). |
| Tramite lo spessore della placcatura |
20μm |
| Finitura superficiale |
OSP (conservante organico di saldabilità) |
| Strato serigrafico |
Senza serigrafia |
| Strato della maschera di saldatura |
Senza maschera di saldatura |
| Ispezione di qualità |
Test elettrico completo al 100% eseguito prima della consegna |
Struttura impilabile a strati PCB
| Definizione dei livelli |
Specifica tecnica |
| Strato superiore di rame |
Spessore rame finito 35μm |
| Substrato del nucleo dielettrico |
Nucleo Rogers TMM10, spessore 1.524 mm (60 mil). |
Conformità grafica e qualità
Formato della grafica: prodotto con dati Gerber RS-274-X standard per modelli precisi e compatibilità di processo universale.
Conformità alla qualità: pienamente conforme ai criteri IPC-Class-2 per garantire prestazioni elettriche costanti e affidabilità strutturale.
Capacità di fornitura globale: supporta la consegna in tutto il mondo per servire applicazioni PCB globali ad alta frequenza.
Profilo del materiale Rogers TMM10
Rogers TMM10 è un laminato dielettrico composito termoindurente per microonde ad alte prestazioni. Integra le caratteristiche superiori dei tradizionali substrati in PTFE e ceramica, eliminando al contempo le limitazioni meccaniche intrinseche e i complicati flussi di lavoro di lavorazione dei materiali convenzionali ad alta frequenza. Questo materiale offre stabilità elettrica eccezionale, robustezza meccanica affidabile e producibilità semplificata, rendendolo ideale per diversi progetti di circuiti a microonde ad alta precisione.
Vantaggi materiali
Stabilità meccanica superiore: resiste allo scorrimento viscoso e al flusso freddo in condizioni di stress operativo continuo, mantenendo una geometria precisa del circuito e prestazioni stabili ad alta frequenza a lungo termine.
Eccellente compatibilità chimica: tollera i prodotti chimici standard per la lavorazione dei PCB, riducendo al minimo i danni al substrato e ottimizzando la resa di fabbricazione e la stabilità della qualità.
Processo di placcatura semplificato: elimina il pretrattamento con naftanato di sodio per la placcatura chimica, semplificando la fabbricazione e riducendo i costi di produzione.
Elevata affidabilità di giunzione dei cavi: la struttura stabile della resina termoindurente consente una capacità affidabile di giunzione dei cavi per applicazioni di imballaggio di precisione di fascia alta.
Campi di applicazione tipici
Combinando un'elevata costante dielettrica, una perdita ultra-bassa ad alta frequenza, un'espansione termica adeguata al rame e un'adattabilità di processo superiore, i PCB Rogers basati su TMM10 sono ampiamente applicati nei sistemi di comunicazione satellitare e a microonde ad alta precisione:
- Apparecchiature per il collaudo di chip semiconduttori ad alta precisione
- Componenti del polarizzatore dielettrico a microonde
- Moduli del sistema di comunicazione satellitare
- Antenne GPS, antenne patch e sistemi di antenne ad alta frequenza
