| Materiale di base: | ANIMALE DOMESTICO | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.15mm | Dimensione del PWB: | 90,81 x 20.33mm |
| Coverlay: | Giallo alto/basso bianco | Silkscreen: | Nero |
| Peso di rame: | 1OZ | Finitura superficia: | Oro di immersione |
| Evidenziare: | bordo flessibile del PWB 94-V0,Il doppio ha parteggiato bordo flessibile del PWB,il doppio 94-V0 ha parteggiato PWB flessibile |
||

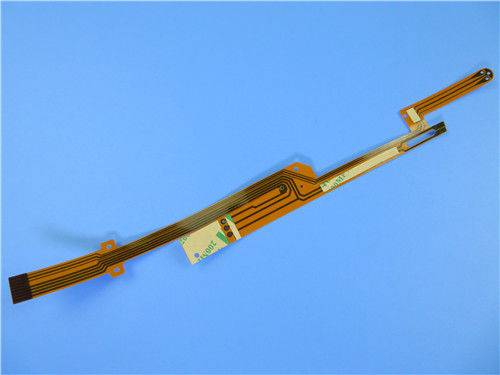

Il doppio ha parteggiato PWB flessibile sul Polyimide per l'oro di immersione e 0.15mm spessi per le antenne
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione dell'antenna. È i 2 strati FPC a 0.15mm spessi. Il laminato basso proviene da Shengyi, coverlay coverlay e gialli bianchi si applicano esclusivamente dal lato superiore e dal lato inferiore. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 90,81 x 20.33mm |
| Numero degli strati | 2 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.15mm |
| Materiale del bordo | ANIMALE DOMESTICO 25µm |
| Fornitore materiale del bordo | Shengyi |
| Valore di Tg del materiale del bordo | ℃ 60 |
| Spessore del Cu di PTH | µmdel ≥20 |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 35 |
| Colore di Coverlay | Giallo alto/basso bianco |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | Polyimide |
| Spessore del rinforzo | 0.2mm |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Nero |
| Numero del Silkscreen | 1 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | il℃ di 3M 90 nessuna sbucciatura dopo 3 volte di minuto prova |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
Controllabilità di progettazione elettrica di parametro
L'estremità può essere intero saldata
Optionality materiale
Basso costo
Continuità di elaborazione
Prezzo competitivo
Tecnologia avanzata
Applicazioni
Attrezzatura di audio industriale incorporata di controllo dell'antenna FPC del telefono cellulare, bordo molle della tastiera medica
Componenti di un circuito flessibile
Un circuito flessibile consiste della stagnola di rame, substrate+ dielettrico coverlay ed adesivo.
La stagnola di rame è disponibile in due tipi differenti di rami: Rame di ED e rame del RA.
Il rame di ED è (ED) una stagnola di rame elettrotipia-depositata prodotta come la stagnola di rame usata per i circuiti stampato rigidi. Ciò inoltre significa che il rame «è trattato», cioè, ha una superficie leggermente ruvida da un lato, che assicura una migliore adesione quando la stagnola di rame è legata al materiale di base.
Il rame del RA è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e fuso nei lingotti. I lingotti sono primo laminato a caldo ad una determinata dimensione e macinati su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino ad ottenere lo spessore desiderato.
La stagnola di rame è disponibile di spessore di μm 12, 18, 35 e 70.
Più il terreno comunale disponibile per il substrato dielettrico e coverlay è film del polyimide. Questo materiale può anche essere usato come coverlay. Il Polyimide è più adatto per i circuiti flessibili a causa delle sue caratteristiche come dichiarato qui sotto:
1. La resistenza ad alta temperatura concede saldare le operazioni senza danneggiare i circuiti flessibili
2. Proprietà elettriche molto buone
3. Buona resistenza chimica
Il Polyimide è disponibile di spessori di μm 12,5, 20, 25 e 50.
I laminati bassi per i circuiti stampato rigidi sono stagnole di rame laminate insieme ai materiali di base, la venuta adesiva dal materiale del prepreg durante la laminazione. Il contrario a questo è il circuito flessibile in cui la laminazione della stagnola di rame al materiale del film è raggiunta per mezzo di un sistema adesivo. È necessario da distinguere fra due sistemi principali di adesivo, vale a dire adesivi termoplastici e thermoset. La scelta è dettata parzialmente dall'elaborazione e parzialmente dall'applicazione del circuito flessibile finito.
