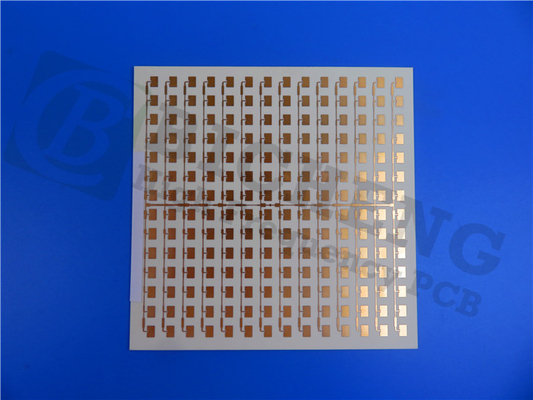

Il PWB di Rogers di doppio strato sviluppato sull'inverso di 12.7mil RO4003C LoPro ha trattato la stagnola per gli aerei posteriori ad alta velocità.
Con l'aiuto della tecnologia di un Rogers unico, la stagnola inverso-trattata può unirsi al dielettrico regolare di RO4003C in laminati di RO4003C LoPro. Di conseguenza, il laminato conserva tutte caratteristiche desiderabili del sistema laminato tipico di RO4003C mentre riduce la perdita del conduttore per migliori perdita di inserzione ed integrità di segnale.
Caratteristiche e benefici:
I materiali di RO4003C sono idrocarburo di rinforzo/laminati ceramici con l'inverso stesso di basso profilo hanno trattato la stagnola.
1. Perdita di inserzione più bassa
2. PIM basso
3. Integrità di segnale aumentata
4. Alta densità del circuito
Coefficiente basso di Z-asse di espansione termica
1. Capacità a più strati del bordo
2. Flessibilità di progettazione
Processo senza piombo compatibile
1. Elaborazione ad alta temperatura
preoccupazioni ambientali 2.Meets
CAF resistente
La nostra capacità del PWB (RO4003C LoPro)
| La nostra capacità del PWB (RO4003C LoPro) |
| Materiale del PWB: |
Laminati ceramici dell'idrocarburo |
| Designazione: |
RO4003C LoPro |
| Costante dielettrica: |
3.38±0.05 |
| Conteggio di strato: |
Doppio strato, PWB a più strati e ibrido |
| Peso di rame: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: |
12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm) |
| Dimensione del PWB: |
≤400mm X 500mm |
| Maschera della lega per saldatura: |
Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: |
Rame nudo, HASL, ENIG, OSP, latta ecc di immersione… |
Alcune applicazioni tipiche:
1. Applicazioni di Digital quali i server, i router e gli aerei posteriori ad alta velocità
2. Antenne e amplificatori di potenza cellulari della stazione base
3. LNB per i satelliti diretti di radiodiffusione
4. Etichette di identificazione di rf
Proprietà tipiche di RO4003C LoPro
| RO4003C LoPro |
| Proprietà |
Valore tipico |
Direzione |
Unità |
Circostanza |
Metodo di prova |
| Costante dielettrica, trattato |
3,38 ± 0,05 |
z |
-- |
10 GHz/23°C |
IPC-TM-650 Stripline premuto 2.5.5.5 |
| Costante dielettrica, di progettazione |
3,5 |
z |
-- |
8 - 40 gigahertz |
Metodo di lunghezza di fase differenziale |
| Il fattore di dissipazione si abbronza, |
0,0027 0,0021 |
z |
-- |
10 GHz/23°C 2,5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeffifi termico cient di r |
40 |
z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistività di volume |
1,7 x 1010 |
|
MΩ•cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistività di superficie |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
z |
KV/mm (V/mil) |
0.51mm (0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di tensione |
26889(3900) |
Y |
MPa (kpsi) |
RT |
ASTM D638 |
| Resistenza alla trazione |
141 (20,4) |
Y |
MPa (kpsi) |
RT |
ASTM D638 |
| Resistenza alla flessione |
276(40) |
|
MPa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
<0> | X, Y |
mm/m (mil/pollice) |
dopo incissione all'acquaforte +E2/150°C |
IPC-TM-650 2.4.39A |
| Coeffifi cient di espansione termica |
11 |
x |
ppm/°C |
-55 a 288°C |
IPC-TM-650 2.1.41 |
| 14 |
y |
| 46 |
z |
| Tg |
>280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Il TD |
425 |
|
°C TGA |
|
ASTM D3850 |
| Conducibilità termica |
0,64 |
|
W/m/°K |
80°C |
ASTM C518 |
| Assorbimento dell'umidità |
0,06 |
|
% |
48 ore di immersione 0,060" temperatura 50°C del campione |
ASTM D570 |
| Densità |
1,79 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Forza di buccia di rame |
1,05 (6,0) |
|
N/mm (pli) |
dopo il galleggiante della lega per saldatura 1 oncia. Stagnola di TC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
Sì |
|
|
|
|
