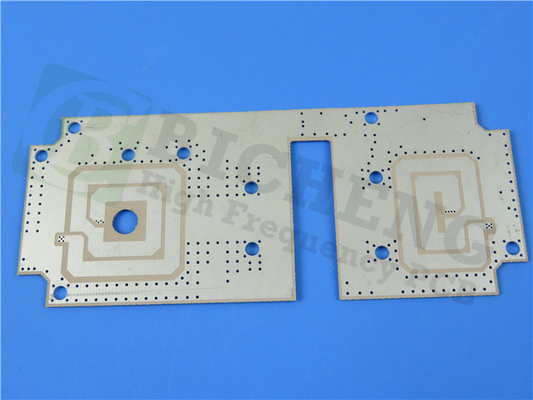

il doppio di 10mil Rogers TC350 ha parteggiato PWB per le combinatrici di a microonde

10mil Rogers TC350 Double Sided PCB For Microwave Combiners
10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners

Grande immagine :  il doppio di 10mil Rogers TC350 ha parteggiato PWB per le combinatrici di a microonde

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-138.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: La vetroresina tessuta di rinforzo, riempito ceramico, PTFE ha basato composito Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia: Rame nudo, HASL, ENIG, OSP, latta ecc di immersione…
Evidenziare:

il doppio 10mil ha parteggiato PWB

,

Il doppio di Rogers TC350 ha parteggiato PWB

,

Le combinatrici di a microonde raddoppiano il PWB parteggiato



Doppio ha parteggiato il PWB sviluppato su 10mil Rogers TC350 per l'oro di immersione per le combinatrici di a microonde.



Il TC350 di Rogers è una vetroresina tessuta di rinforzo, riempito ceramico, PTFE ha basato il composto per uso come fabbricazione del circuito stampato board.TC350 è destinato a fornire il trasferimento di calore migliorato con la conducibilità termica «classa miglirice», mentre riduce la perdita dielettrica e la perdita di inserzione. Abbassi le perdite provocano gli più alti guadagni dell'antenna e dell'amplificatore/efficienze.



Caratteristiche & benefici:

1. La conducibilità termica aumentata di TC350 fornisce il più alto potere che tratta, riduce i punti caldi e migliora l'affidabilità del dispositivo. Ciò provoca le temperature di giunzione ridutrici e prolunga la durata dei componente attivi, che è critica per il miglioramento l'affidabilità dell'amplificatore di potenza, il MTBF d'estensione e della riduzione dei costi della garanzia.



2. TC350 ha Constant Stability dielettrico eccellente attraverso un'ampia gamma di temperature. Ciò aiuta l'amplificatore di potenza ed i progettisti dell'antenna massimizzano il guadagno e minimizzano la larghezza di banda morta persi a deriva costante dielettrica come cambiamenti di temperatura di funzionamento.



3. TC350 gode di forte legame per ramare, utilizzando il grado di microonda, rame di basso profilo. Ciò provoca ancora la perdita di inserzione più bassa dovuto le perdite di effetto di pelle di rame che sono più ovvie alle più alte frequenze delle microonde e di rf.



il doppio di 10mil Rogers TC350 ha parteggiato PWB per le combinatrici di a microonde 0



Le nostre capacità del PWB (TC350)

La nostra capacità del PWB (TC350)
Materiale del PWB La vetroresina tessuta di rinforzo, riempito ceramico, PTFE ha basato composito
Designazione TC350
Costante dielettrica 3.5±0.05
Conducibilità termica 0,72 W/m-K
Fattore di dissipazione Gigahertz di Df .002@10
Conteggio di strato Doppio strato, PWB a più strati e ibrido
Peso di rame 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Dimensione del PWB ≤400mm X 500mm
Maschera della lega per saldatura Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia Rame nudo, HASL, ENIG, OSP, latta ecc di immersione…



Applicazioni tipiche:

1. Combinatrice di a microonde e divisori di potere

2. Amplificatori di potenza, filtri ed accoppiatori

3. La torre ha montato gli amplificatori (TMA) e la torre ha montato i ripetitori (TMB)

4. Antenne termicamente ciclate sensibili a deriva dielettrica



Proprietà tipiche di TC350:

Proprietà tipiche: TC350
Proprietà Unità Valore Prova Merthod
1. Proprietà elettriche
Costante dielettrica (può variare da spessore)
@1 megahertz - 3,50 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 3,50 CAVITÀ SONORA
Gigahertz @10 - 3,50 IPC TM-650 2.5.5.5
Fattore di dissipazione
@1 megahertz - 0,0015 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 0,0018 CAVITÀ SONORA
Gigahertz @10 - 0,0020 IPC TM-650 2.5.5.5
Coefficiente di temperatura del dielettrico -
TC r @ 10 gigahertz (- 40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Resistività di volume
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Resistività di superficie
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Forza elettrica Volt/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Ripartizione dielettrica chilovolt 40 IPC TM-650 2.5.6
Resistenza di arco sec >240 IPC TM-650 2.5.1
proprietà 2.Thermal
Temperatura di decomposizione (TD)
Iniziale °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 min >60 IPC TM-650 2.4.24.1
T288 min >60 IPC TM-650 2.4.24.1
T300 min >60 IPC TM-650 2.4.24.1
Espansione termica, CTE (x, y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Espansione termica, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% di espansione di z-asse (50-260ºC) % 1,2 IPC TM-650 2.4.24
3. Proprietà meccaniche
Sbucci la forza per ramare (1 micron oz/35)
Dopo lo stress termico lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Alle temperature elevate (150ºC) lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Dopo le soluzioni trattate lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Modulo di Young kpsi (MPa)   IPC TM-650 2.4.18.3
Resistenza alla flessione (macchina/incrocio) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Resistenza alla trazione (macchina/incrocio) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Modulo compressivo kpsi (MPa)   ASTM D-3410
Il rapporto di Poisson -   ASTM D-3039
4. Proprietà fisiche
Assorbimento di acqua % 0,05 IPC TM-650 2.6.2.1
Densità, 23ºC ambientale g/cm3 2,30 Metodo A di ASTM D792
Conducibilità termica W/mK 0,72 ASTM D5470
Calore specifico J/gK 0,90 ASTM D5470
Infiammabilità classe V0 UL-94
Degassamento della NASA, 125ºC, ≤10 - 6 torr
Perdita di Massachussets totale % 0,02 NASA SP-R-0022A
Composti volatili raccolti % 0,01 NASA SP-R-0022A
Vapore acqueo recuperato % 0,01 NASA SP-R-0022A



il doppio di 10mil Rogers TC350 ha parteggiato PWB per le combinatrici di a microonde 1
