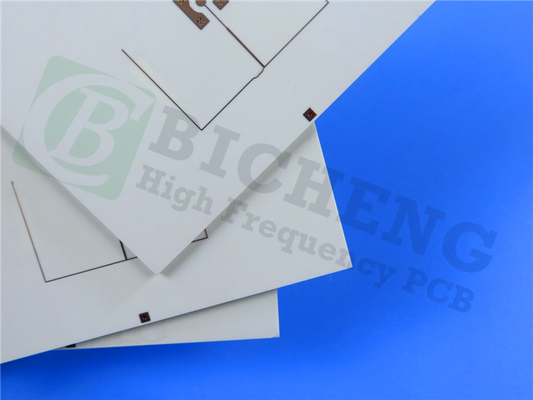

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil per i metri senza fili

prodotti

L'impedenza ha controllato il PWB

PWB del centro del metallo

Contattaci

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contattaci ora

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil per i metri senza fili

MOQ:	1pcs
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-165.V1.0

Materiale di base:

Idrocarburo rinforzato con vetro ceramico

Conteggio di strato:

PCB doppio strato, multistrato, ibrido

Spessore del PWB:

20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)

Dimensione del PWB:

≤400 mm x 500 mm

Maschera della lega per saldatura:

Ecc. verde, nero, blu, giallo, rosso.

Peso di rame:

0.5oz (17 µm), 1oz (35µm)

Finitura superficia:

Rame nudo, HASL, ENIG, OSP ecc…

Evidenziare:

Rogers Microwave Ceramic Circuit Board

Circuito ceramico 60mil

Circuito ceramico a più strati di OSP

Descrizione del prodotto

RogersMicroondePCB Costruito su Kappa 43860mil1.524mm DK4.38con Immersion Gold perMisuratori wireless

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

I laminati Rogers Kappa 438 sono stati progettati utilizzando un sistema ceramico idrocarburico rinforzato con vetro che offre prestazioni superiori ad alta frequenza e fabbricazione di circuiti a basso costo, risultando in un materiale a bassa perdita che può essere fabbricato utilizzando processi epossidici/vetro (FR-4) standard.I laminati Kappa 438 hanno anche il grado di ritardante di fiamma UL 94 V-0 e sono compatibili con il processo di saldatura senza piombo.

I laminati Kappa 438 offrono costanti dielettriche (Dk) su misura per le norme standard del settore FR-4 che facilitano la conversione di progetti FR-4 esistenti dove sono necessarie migliori prestazioni elettriche.

Caratteristiche

1. Piattaforma termoindurente rinforzata con idrocarburi vetro

2. Dk di 4.38 è adattato alle norme standard del settore FR-4

3. Dk e tolleranza dello spessore più stretti rispetto a FR-4

4. Basso CTE dell'asse Z di 42 ppm/°C

5. Alta Tg > 280°C TMA

6. Soddisfa i requisiti UL 94-V0

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil per i metri senza fili 0

Benefici

1. Facilità di produzione e assemblaggio di PCB in linea con FR-4

2. Il design Dk consente di convertire facilmente i progetti FR-4 esistenti che richiedono migliori prestazioni elettriche

3. Prestazioni costanti del circuito

4. Migliore flessibilità di progettazione e affidabilità del foro passante placcato

5. Compatibile con l'assemblaggio automatizzato

Applicazioni tipiche:

1. Wi-Fi Carrier Grade/Accesso assistito con licenza (LAA)

2. Sistemi di piccole celle e antenne distribuite (DAS)

3. Comunicazioni da veicolo a veicolo/da veicolo a infrastruttura (V2X)

4. Internet delle cose (IoT)

Segmenti: Smart Home e contatori wireless

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil per i metri senza fili 1

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil per i metri senza fili 2

La nostra capacità PCB (Kappa 438)

Materiale PCB:	Ceramica idrocarburica rinforzata con vetro
Designazione:	Kappa 438
Costante dielettrica:	4.38
Numero di strati:	PCB doppio strato, multistrato, ibrido
Peso del rame:	17 µm (0,5 once), 35 µm (1 once)
Spessore PCB:	20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm)
Spessore PCB:
Dimensione PCB:	≤400mm X 500mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale:	Rame nudo, HASL, ENIG, OSP ecc..

Scheda tecnica del laminato Kappa 438

Proprietà	Valore tipico Kappa 438	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica, er Design	4.38	z	-	2,5 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione tan, d	0,005	z	-	10GHz/23°C	IPC-TM-650 2.5.5.5
Coefficiente termico della costante dielettrica e	-21	-	ppm/°C	10 GHz (da -50 a 150 °C)	IPC-TM-650 modificato 2.5.5.5
Resistività di volume	2,9 x 10⁹	-	MΩ•cm	CONDI A	IPC-TM-650 2.5.17.1
Resistività superficiale	6,2 x 10⁷	-	MΩ	CONDI A	IPC-TM-650 2.5.17.1
Forza elettrica	675	z	V/mil	-	IPC-TM-650 2.5.6.2
Resistenza alla trazione	16 12	MD CMD	kpsi	-	ASTM D3039/D3039-14
Resistenza alla flessione	25 19	MD CMD	kpsi	-	IPC-TM-650 2.4.4
Stabilità dimensionale	-0,48-0,59	MD CMD	mm/m	-	IPC-TM-650 2.4.39a
Coefficiente di espansione termica	13	X	ppm/°C	da -55 a 288°C	IPC-TM-650 2.4.41
	16	Y
	42	z
Conduttività termica	0,64	z	W/(mK)	80°C	ASTM D5470
Tempo di delaminazione (T288)	>60	-	minuti	288°C	IPC-TM-650 2.4.24.1
TG	>280	-	°C TMA	-	IPC-TM-650 2.4.24.3
Td	414	-	°C	-	IPC-TM-650 2.3.40
Assorbimento dell'umidità	0.07	-	%	24/23	IPC-TM-650 2.6.2.1
Modulo di Young	2264 2098	MD CMD	kpsi	-	ASTM D3039/D3039-14
Modulo flessibile	2337 2123	MD CMD	kpsi	-	IPC-TM-650 2.4.4
Arco	0.03	-	%	-	IPC-TM-650 2.4.22C
Intrecciare	0.08	-	%	-	IPC-TM-650 2.4.22C
Resistenza alla pelatura del rame dopo lo stress termico	5.8	-	libbre/pollice	Foglio da 1 oz (35 µm).	IPC-TM-650 2.4.8
Infiammabilità	V-0	-	-	-	UL94
Peso specifico	1,99	-	gr/cm³	-	ASTM D792
Processo senza piombo compatibile	SÌ	-	-	-

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil per i metri senza fili 3
