Materiale PCB: | Laminati in PTFE rinforzati con fibra di vetro intrecciata | Costante dielettrica: | 2.3 |
---|---|---|---|
Conteggio strati: | PCB a singola faccia, PCB a doppia faccia, PCB multistrato, PCB ibrido | Spessore dielettrico: | 31 mil (0,787 mm), 93 mil (2,286 mm), 125 mil (3,175 mm) |
Peso di rame: | 1oz (35µm), 2oz (70µm) | Finitura superficia: | Oro per immersione, HASL, argento per immersione, stagno per immersione, rame nudo, OSP, placcato in |
Evidenziare: | PCB a microonde in fibra di vetro intrecciata,PCB a microonde a base di PTFE,scheda PCB Rogers da 125mil |
La vetroresina tessuta di Rogers DiClad 870 ha rinforzato al il PWB basato PTFE di microonda di 31mil 93mil 125mil

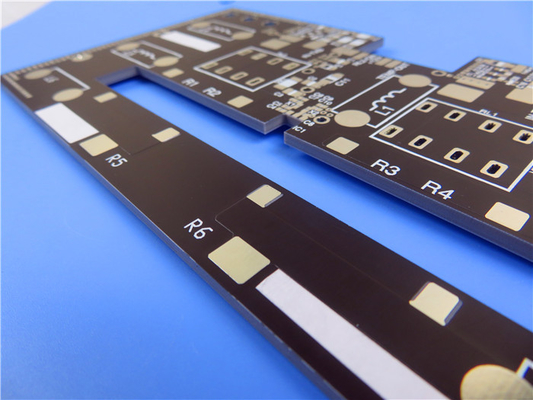

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
DiClad 870 laminati è materiali compositi tessuti di fiberglass/PTFE per uso come substrati del circuito stampato. Rispetto a vetroresina non tessuta ha rinforzato ai i laminati basati PTFE delle costanti dielettriche comparabili, il rinforzo tessuto della vetroresina in DiClad 870 fornisce la maggior stabilità dimensionale.
DiClad 870 laminati offre le costanti dielettriche più basse (dk) ed i fattori di dissipazione ad un simile spessore come altri laminati in serie di DiClad usando meno pieghe di vetroresina tessuta e un più alto rapporto del contenuto di PTFE.
Caratteristiche & benefici
1. Una costante dielettrica di 2,33 a 10GHz ed a 1 megahertz
2. Un fattore di dissipazione di .0013 a 10GHz
3. L'assorbimento della più bassa umidità fra PTFE ha basato i composti
4. La dk stabile sopra un'ampia gamma di frequenza assicurando transizione facile di progettazione e una scalabilità di progettazione
5. La dk bassa sostiene il più ampia linea larghezze per perdita di inserzione più bassa
6. Il rame ha abbinato CTE nella X e nell'asse y
7. Valore eccellente di degassamento in TML, in CVCM e in WVR.
8. Requisiti di raduni di UL94-V0
La nostra capacità del PWB (DiClad 870)
Capacità del PWB (DiClad 870) | |
Materiale del PWB: | La vetroresina tessuta ha rinforzato i laminati di PTFE |
Designazione: | DiClad 870 |
Costante dielettrica: | 2,3 |
Conteggio di strato: | PWB Sinlge-parteggiato, PWB su due lati, PWB a più strati, PWB ibrido |
Spessore dielettrico: | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
Peso di rame: | 1oz (35µm), 2oz (70µm) |
Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Ecc. verde, nero, blu, rosso, giallo. |
Finitura superficia: | Oro di immersione, HASL, argento di immersione, latta di immersione, rame nudo, OSP, ecc placcati oro puro… |
Applicazioni tipiche
1. Commerciale sincronizzato - reti di matrice
2. Antenne radiofoniche di Digital
3. Filtri, accoppiatori, LNAs
4. Sistemi di guida
5. Antenne con poche perdite della stazione base
6. Reti dell'alimentazione del radar
I nostri vantaggi
1. Vaste gamme dei materiali ad alta frequenza: Rogers, Taconic, strapparsi, Isola, Shengyi ecc.
2. officina 16000㎡; capacità dell'uscita 30000㎡ al mese; 8000 tipi di PWB al mese;
3. ISO9001, ISO14001, ISO13485, UL ha certificato la fabbrica fabbricante;
4. Controllo rapido di CADCAM e citazione libera del PWB;
5. Più degli anni 20+ di esperienza ad alta frequenza del PWB;
6. Metodo di spedizione differenziato: Fedex, DHL, TNT, SME;
7. Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;
8. Consegna in tempo: >98%; Tasso di reclamo del cliente: <1>
Appendice: Scheda di dati di DiClad 870
Proprietà | DiClad 870 | Circostanza | Metodo di prova |
Proprietà elettriche | |||
Costante dielettrica @ 10 gigahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.5 |
Costante dielettrica @ 1 megahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.3 |
Fattore di dissipazione @ 10 gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
Fattore di dissipazione @ 1 megahertz | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
Coefficiente termico di Er (ppm/°C) | -161 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adattato |
Resistività di volume (MΩ-cm) | 1,5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
Resistività di superficie (MΩ) | 3,4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
Resistenza di arco | >180 | D48/50 | ASTM D-495 |
Ripartizione dielettrica (chilovolt) | >45 | D48/50 | ASTM D-149 |
Proprietà meccaniche | |||
Forza di buccia (pollice di lbs.per) | 14 | Dopo lo stress termico | IPC TM-650 2.4.8 |
Modulo di tensione (kpsi) | 485 (MD), 346 (CD) | , 23°C | ASTM D-638 |
Resistenza alla trazione (kpsi) | 14,9 (MD), 11,2 (CD) | , 23°C | ASTM D-882 |
Modulo compressivo (kpsi) | 327 | , 23°C | ASTM D-695 |
Modulo flessionale (kpsi) | 437 | , 23°C | ASTM D-790 |
Proprietà termiche | |||
Coefficiente di espansione termica (ppm/°C) asse dell'asse y Z dell'ascissa | 17 29 217 | 0°C a 100°C | Analizzatore termomeccanico di IPC TM-650 2.4.24 Mettler 3000 |
Conducibilità termica (W/mK) | 0,257 | 100°C | ASTM E-1225 |
UL di infiammabilità | Requisiti di raduni di UL94-V0 | C48/23/50, E24/125 | Il verticale dell'UL 94 brucia il IPC TM-650 2.3.10 |
Proprietà fisiche | |||
Densità (g/cm3) | 2,26 | , 23°C | Metodo A di ASTM D-792 |
Assorbimento di acqua (%) | 0,02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
La perdita di Massachussets totale di degassamento (%) ha raccolto il condensato visibile condensabile volatile del riacquisto del vapore acqueo del materiale (%) (%) (±) | 0,02 0,00 0,01 NO | 125°C, ≤ 10-6 torr | Massimo 0,10% di massimo 1,00% della NASA SP-R-0022A |
