Dettagli:
Termini di pagamento e spedizione:
|
| Dimensioni del circuito stampato: | 80 mm x 300 mm = 1 pezzo | Tipo di scheda: | PCB ad alta frequenza, PCB a microonde |
|---|---|---|---|
| Conteggio strati: | 2 strati | Spessore PCB: | 0,9mm±0,12 |
| Peso di rame: | 1 oncia | Finitura superficiale: | Senza HASL Pb |
| Evidenziare: | PCB a microonde a doppia faccia HASL,nessun PCB a microonde serigrafato,scheda PCB Rogers da 0 |
||

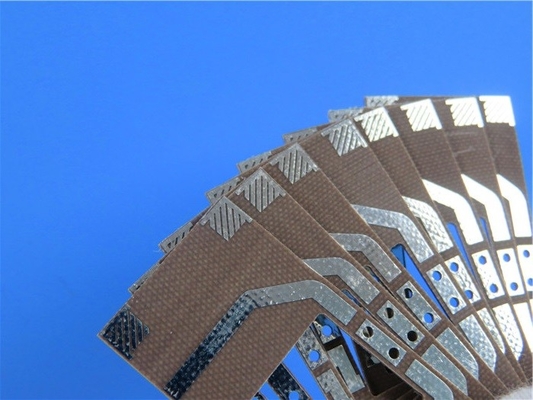

PCB a microonde DiClad 870 con HASL Doppio lato 31mil 0,8 mmSpessono Solder Maks no Silkscreen
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
Questo è un tipo di PCB a microonde a doppia faccia costruito su substrati DiClad 870 da 31mil.È un semplice circuito stampato senza maschera di saldatura o serigrafia.La finitura superficiale dei cuscinetti è protetta dal livello di saldatura ad aria calda (HASL), tipo senza piombo.Ha una dimensione della tavola di 30 mm x 80 mm, finitura in rame da 1 oz.
Tutti i test di cortocircuito aperto e la stretta aderenza agli standard IPC-Class-II vengono eseguiti sulle schede prima della spedizione.Sono confezionati sottovuoto con una scatola del peso di 12 kg e un sacco contenente 25 tavole per la spedizione.
Parametri PCB
| DIMENSIONE PCB | 80 mm x 300 mm = 1 pezzo |
| TIPO SCHEDA | PCB ad alta frequenza, PCB a microonde |
| Numero di strati | 2 strati |
| Componenti a montaggio superficiale | SÌ |
| Componenti a foro passante | N / A |
| ACCUMULO DI STRATI | rame ------- 17um (0,5 once) + strato superiore della piastra |
| DiClad 870, 0,787 mm | |
| rame ------- 17um (0,5 once) + strato inferiore della piastra | |
| TECNOLOGIA | |
| Traccia minima e spazio: | 15 milioni / 15 milioni |
| Fori minimi / massimi: | 0,9 mm / 0,9 mm |
| Numero di diversi fori: | 1 |
| Numero di fori: | 4 |
| Numero di slot fresati: | 1 |
| Numero di ritagli interni: | 1 |
| Controllo dell'impedenza: | No |
| Numero di dito d'oro: | 0 |
| MATERIALE SCHEDA | |
| Vetro epossidico: | DiClad 870, 0,787 mm |
| Lamina finale esterna: | 1 oncia |
| Lamina finale interna: | 1 oncia |
| Altezza finale del PCB: | 0,9 mm±0,12 |
| PLACCATURA E RIVESTIMENTO | |
| Finitura superficiale | Senza HASL Pb |
| Maschera di saldatura Applica a: | N / A |
| Colore maschera di saldatura: | N / A |
| Tipo di maschera per saldatura: | N / A |
| CONTORNO/TAGLIO | Instradamento |
| MARCATURA | |
| Lato della legenda del componente | N / A |
| Colore della legenda dei componenti | N / A |
| Nome o logo del produttore: | N / A |
| ATTRAVERSO | Foro passante placcato (PTH), dimensione minima 0,9 mm. |
| GRADO DI INFIAMMABILITA' | 94V-0 |
| TOLLERANZA DIMENSIONALE | |
| Dimensione contorno: | 0,0059" |
| Placcatura della scheda: | 0,0029" |
| Tolleranza di foratura: | 0,002" |
| TEST | Test elettrico al 100% prima della spedizione |
| TIPO DI OPERA DA FORNIRE | file di posta elettronica, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | In tutto il mondo, globalmente. |
La nostra capacità PCB (2023)
| Parametro | Valore |
| Conteggio dei livelli | 1-32 |
| Materiali del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriodo 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alta CTI>600V;Poliimmide, PET;Anima in metallo ecc. |
| Taglia massima | Prova di volo: 900*600mm, Prova di fissaggio 460*380mm, Nessuna prova 1100*600mm |
| Tolleranza del profilo della scheda | ±0,0059" (0,15 mm) |
| Spessore PCB | 0,0157" - 0,3937" (0,40 mm--10,00 mm) |
| Tolleranza di spessore (T≥0.8mm) | ±8% |
| Tolleranza sullo spessore (t < 0,8 mm) | ±10% |
| Spessore dello strato isolante | 0,00295" - 0,1969" (0,075 mm--5,00 mm) |
| Pista minima | 0,003" (0,075 mm) |
| Spazio minimo | 0,003" (0,075 mm) |
| Spessore rame esterno | 35µm--350µm (1oz-10oz) |
| Spessore interno in rame | 17 µm--350 µm (0,5 once - 10 once) |
| Foro (meccanico) | 0,0079" - 0,25" (0,2 mm--6,35 mm) |
| Foro finito (meccanico) | 0,0039"-0,248" (0,10 mm--6,30 mm) |
| Tolleranza diametro (meccanico) | 0,00295" (0,075 mm) |
| Immatricolazione (meccanica) | 0,00197" (0,05 mm) |
| Proporzioni | 12:1 |
| Tipo di maschera di saldatura | LPI |
| Minimo ponte Soldermask | 0,00315" (0,08 mm) |
| Liquidazione minima Soldermask | 0,00197" (0,05 mm) |
| Spina tramite diametro | 0,0098" - 0,0236" (0,25 mm--0,60 mm) |
| Tolleranza del controllo dell'impedenza | ±10% |
| Finitura superficiale | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Placcato in oro puro ecc. |
Consegniamo in tutto il mondo?
Tutti i PCB acquistabili tramite Bicheng Ltd possono essere spediti in tutto il mondo in qualsiasi paese senza embargo.Sceglieremo per te i corrieri adatti tra DHL, FedEx, TNT, UPS, EMS e Aramex
I materiali ad alta frequenza sono disponibili?
Manteniamo la maggior parte del materiale ad alta frequenza in magazzino con quantità di prototipi, come materiale Rogers con serie 3000, serie 4000, serie 5000, serie 6000 ecc., materiale Taconic con serie RF, serie TLX, serie TLY ecc., materiale Wangling F4B con DK2 .2, DK2.65 ecc. Poiché il materiale ad alta frequenza ha così tanta varietà, è possibile consultare i nostri addetti alle vendite prima di ordinare.
Posso ritirare il mio ordine?
Non è assolutamente un problema ritirare l'ordine di schede o il ritiro di PCB dalla nostra sede tramite il tuo account in DHL, UPS o FedEx ecc. Ti aiuteremo a preparare i documenti o i file di esportazione necessari per la dichiarazione doganale.
Quanto costerà per la consegna?
Abbiamo vari corrieri tra cui scegliere.Di solito, ne sceglieremo uno con la migliore tariffa di spedizione per te.Se il tuo ordine è urgente, possiamo aiutarti a scegliere lo spedizioniere con tempestività rapida.
Posso restituire i miei PCB?
I PCB sono prodotti su misura irreversibili, non è consentito restituire gli articoli se non ci sono problemi di qualità.
Quando arriverà il mio ordine?
Tutti i PCB vengono spediti lo stesso giorno se terminano la fabbricazione prima delle 17:00.Per i clienti asiatici è possibile ottenerlo entro 2-3 giorni, per i clienti europei in 6-7 giorni e per gli americani (Nord e Sud) in 6-7 giorni, tuttavia i corrieri non lo garantiscono a causa della complessità del trasporto.
Dovrò firmare per il mio pacco?
Spediamo tutti gli ordini tramite DHL, UPS, FedEx, TNT, Aramex o EMS, quindi sono completamente tracciati e potrebbero richiedere una firma.
Come posso rintracciare il mio ordine?
Una volta spedite le schede PCB, riceverai una conferma di spedizione via e-mail dalle nostre vendite che include un numero di tracciamento.Puoi tenere traccia di questo numero sui loro siti Web ufficiali.
Cosa devo fare se il mio pacco è danneggiato o smarrito?
Questa situazione è rara nella nostra attività quotidiana.Le schede PCB sono imballate con materiali a bolle all'interno e con cartone di grado KK all'esterno per proteggere i tuoi PCB.Tuttavia, se il pacco viene smarrito o danneggiato, è necessario contattarci immediatamente in modo che possiamo contattare il corriere e organizzare la produzione sostitutiva.Si prega di conservare tutti gli articoli danneggiati, incluso l'imballaggio danneggiato, come riferimento.
