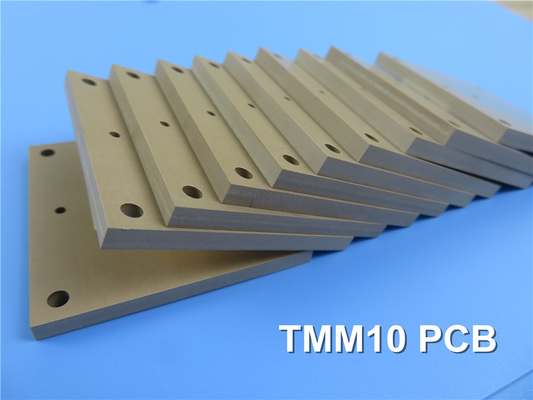

Materiale PCB Rogers TMM10 per un'elevata affidabilità del foro PTH

In questo articolo parlerò del PCB TMM10, che è un tipo di materiale a microonde termoindurente.Il PCB Rogers TMM10 è un materiale composito in ceramica e polimero termoindurente progettato per un'elevata affidabilità del foro PTH nelle applicazioni strip-line e micro-strip.Combina i vantaggi sia del PTFE che dei substrati a base di ceramica, ma non è limitato dalle stesse proprietà meccaniche e tecniche di produzione.

Secondo la scheda tecnica TMM10, questo materiale ha un'elevata costante dielettrica con un valore Dk di processo di 9,2, che lo rende adatto a dispositivi che richiedono un volume ridotto, come filtri e accoppiatori.Il fattore di dissipazione è molto basso a 0,0022 a 10 GHz.Anche il coefficiente termico della costante dielettrica (TCDk) è desiderabile, in quanto inferiore a |50|ppm/°C.Ciò lo rende ideale per l'uso in applicazioni che richiedono il montaggio di schede in ambienti a temperatura altamente variabile, come l'elettronica automobilistica o le stazioni base 5G.

TMM10 ha una buona resistività di volume e superficie ed è in grado di sopportare una temperatura di decomposizione (Td) fino a 425 ℃ (determinata dall'analisi termogravimetrica - TGA), che è una temperatura sicura durante l'assemblaggio del PCB.Il suo coefficiente di dilatazione termica è simile a quello del rame, il che assicura che le sue proprietà meccaniche resistano al creep e allo scorrimento a freddo.TMM10 è anche una sorta di scheda di gestione termica, con una conducibilità termica di 0,76 W/m/K.

La resistenza alla pelatura del rame dopo lo stress termico è di 5,0 libbre/pollice (0,9 N/mm).La resistenza alla flessione in direzione della macchina e in direzione trasversale è di 13,62 Kpsi e il modulo di flessione è di 1,79 Mpsi.L'assorbimento di umidità per materiale da 1,27 mm è dello 0,09% e dello 0,2% per uno spessore di 3,18 mm.Il peso specifico è 2,77 e la capacità termica specifica è 0,74 J/g/K.TMM10 è compatibile con processi senza piombo.

I PCB TMM10 sono disponibili in una varietà di spessori, tra cui 20 mil, 30 mil, 50 mil e 60 mil.Sono disponibili anche spessori superiori, come 200 mil, 300 mil e 500 mil.La dimensione massima del PCB su materiali ad alta frequenza è di 400 mm per 500 mm e i PCB TMM10 possono essere realizzati in design a strato singolo, doppio strato, multistrato e ibridi.Le maschere di saldatura in vari colori sono disponibili internamente e una gamma di rivestimenti protettivi, tra cui oro per immersione, HASL, argento per immersione e stagno per immersione, nonché OSP, ENEPIG e oro puro, può essere utilizzata per proteggere i pad SMD .

I materiali TMM10 sono resistenti ai prodotti chimici di processo, riducendo i danni durante il processo di fabbricazione del circuito.Non richiedono un trattamento con naftanato di sodio prima della placcatura chimica e la resina termoindurente consente un'affidabile saldatura dei fili.Le applicazioni per i PCB TMM10 includono amplificatori di potenza e combinatori, filtri e accoppiatori, sistemi di comunicazione satellitare, antenne per sistemi di posizionamento globale e antenne patch.
