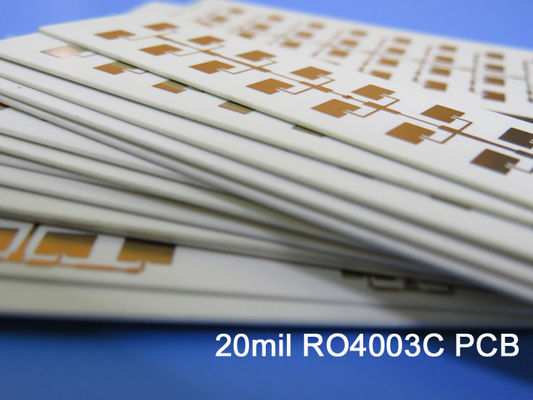

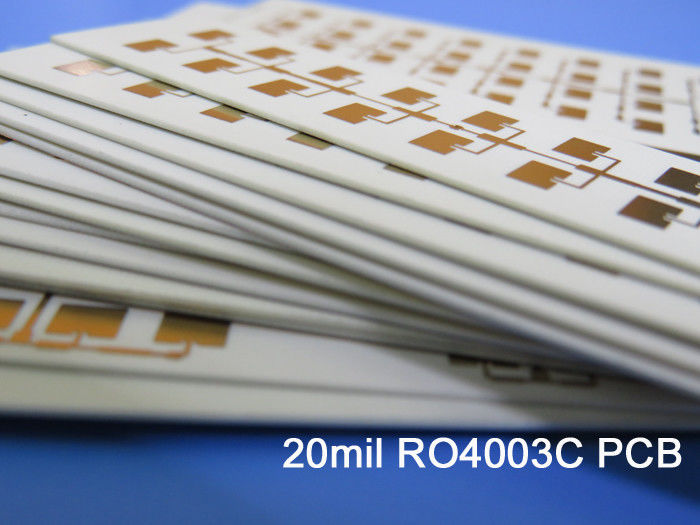

RO4003C via il PWB riempito dk bassa per le applicazioni di rf

Il PCB condiviso di oggi è un PCB riempito di resina e coperto.Con un processo privo di piombo e una gamma di temperature da -40°C a +85°C, questo PCB è ecologico e può funzionare a temperature estreme.

Il PCB misura 136 mm x 96 mm, con uno spessore di scheda finito di 0,6 mm e un peso di rame finito di 1,5 once (2,1 mils) tutti strati.compresi i 54 cuscinetti per buchi, 72 pad SMT superiori e 0 pad SMT inferiori.

di 4/4 mil e dimensione minima del foro di 0,2 mm, questo PCB fornisce interconnettività ad alta densità.

Il PCB è costruito utilizzando finitura superficiale in oro immersivo di nichel senza elettro (ENIG) per una migliore solderabilità e resistenza alla corrosione.con una larghezza di 0,01 mm o più, ma non superiore a 1 mmI fori a fessura definiti per Gerber sono traboccati, con fori fianco a fianco che definiscono le dimensioni delle fessure.

Il PCB soddisfa gli standard IPC-Class-2 ed è stato testato elettricamente al 100% per garantire l'affidabilità.Con area di servizio mondiale, questo PCB è perfetto per una vasta gamma di applicazioni.

Perche' suggerire RO4003C?

RO4003C vanta una costante dielettrica di 3,38±0,05 e una costante dielettrica di progettazione di 3.55, il che lo rende il materiale ideale per applicazioni ad alta frequenza. ha anche un basso fattore di dissipazione di 0,0027 e 0,0021 rispettivamente a 10 GHz/23°C e 2,5 GHz/23°C,garantire un'ottima integrità del segnaleInoltre, con un coefficiente termico di ε di +40 ppm/°C da -50°C a 150°C, RO4003C può resistere anche alle temperature più estreme!

RO4003C offre diversi vantaggi rispetto ad altri materiali per PCB, garantendo un'integrità del segnale superiore grazie alla bassa costante dielettrica e al fattore di dissipazione.rendendolo una scelta ideale per applicazioni digitali ad alta frequenza e ad alta velocitàIl suo basso coefficiente termico di ε lo rende inoltre adatto per l'uso in ambienti ad alta temperatura ed è compatibile con processi privi di piombo, rendendolo un'opzione ecologica.

RO4003C è adatto a una vasta gamma di applicazioni impegnative, tra cui applicazioni RF/microonde, applicazioni digitali ad alta velocità e aerospaziali e di difesa.Può anche funzionare a temperature comprese tra -40°C e +85°C, che lo rende ideale per ambienti difficili e condizioni estreme.

Rispetto ad altri materiali per PCB, RO4003C fornisce prestazioni di alta frequenza e integrità del segnale superiori.Il suo basso coefficiente termico di ε garantisce anche prestazioni migliori in ambienti ad alta temperaturaE, con il suo costo-efficacia, RO4003C è una scelta popolare per la produzione di PCB.

Non perdetevi l'evento del futuro del PCB ️ scegliete RO4003C per il vostro prossimo progetto!RO4003C è sicuro di impressionare e fornire i risultati di elevata prestazione di cui hai bisognoContattaci oggi per saperne di più su come RO4003C può portare il tuo PCB al livello successivo!
