Evidenziare: | Immersione oro PCB 62mil,PCB in oro a doppio strato per immersione,1.7mm Circuito stampato |
---|

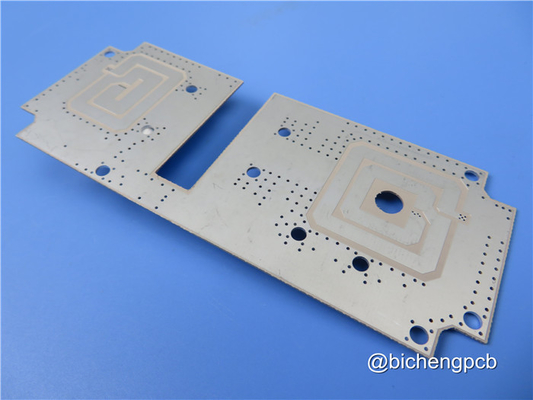

Introducendo il PCB RF-45, una soluzione ad alte prestazioni progettata appositamente per applicazioni ad alta frequenza.questo PCB offre prestazioni e affidabilità eccezionali. Che tu stia lavorando su radio satellitare, RFID o antenne GPS, il PCB RF-45 è la scelta perfetta. Continua a leggere per scoprire le caratteristiche e le specifiche chiave che rendono il PCB RF-45 eccezionale.
Il PCB RF-45 è realizzato utilizzando compositi ceramici PTFE rinforzati in vetro, garantendo prestazioni superiori in ambienti ad alta frequenza.5 a 10 GHz e un basso fattore di dissipazione pari a 0.0037 a 10 GHz/23°C, questo PCB offre un'eccellente trasmissione del segnale e una perdita minima del segnale.Le sue proprietà di Dk stabile e di bassa perdita sulle variazioni di frequenza garantiscono prestazioni costanti e affidabili.
Il PCB RF-45 può resistere a un ampio intervallo di temperature da -40°C a +85°C, rendendolo adatto a varie condizioni di funzionamento.garantire prestazioni costanti anche in ambienti estremi.
Il PCB RF-45 presenta una costruzione rigida a 2 strati per semplicità e facilità di integrazione.15 mm per la fabbricazione di precisioneGli strati di rame su entrambi i lati hanno uno spessore di 35 μm, garantendo una conduttività del segnale efficiente.fornisce eccellente resistenza meccanica e stabilità.
Il PCB RF-45 aderisce agli standard IPC-Class-2, garantendo una produzione di alta qualità e la conformità alle specifiche del settore.,garantire prestazioni affidabili nelle applicazioni.
Il PCB RF-45 trova le sue applicazioni ideali nelle radio satellitari, nelle antenne RFID e GPS.rivoluziona i sistemi di identificazione e tracciamento con RFID, e migliora le prestazioni dell'antenna GPS.
Il PCB RF-45 è disponibile in tutto il mondo, garantendo un'integrazione senza soluzione di continuità per i clienti di tutto il mondo.
Immobili | Metodo di prova | Unità | Valore |
Materiale | / | / | RF-45 |
Costante dielettrica | IPC-TM-650 2.5.5.6 | / | 4.5 |
Fattore di dissipazione @ 10GHz | IPC-TM-650 2.5.5.5.1 | / | 0.0037 |
Assorbimento di umidità | IPC-TM-650 2.6.2.1 | % | ≤0.04 |
Forza flessibile (MD) | ASTM D790 | psi | 20700 |
Forza flessibile (CD) | ASTM D790 | psi | 19300 |
Forza di buccia (1 oz VLP) | IPC-TM-650 2.4.8 (Stresso termico) | Peso/pollice lineare | 10 |
Conduttività termica | ASTM F 433 | W/m/K | 0.33 |
Resistenza al volume | IPC-TM-650 2.5.17.1 | Mohm/cm | 1.4 x 108 |
Resistenza superficiale | IPC-TM-650.2.5.17.1 | Oh, mio Dio. | 3.3 x 106 |
CTE (x) | IPC-TM-650-2.4.41 (> RT -125°C) | ppm/°C | 9 |
CTE (y) | IPC-TM-650-2.4.41 (> RT -125°C) | ppm/°C | 13 |
CTE (z) | IPC-TM-650-2.4.41 (> RT -125°C) | ppm/°C | 96 |
Indice di infiammabilità | UL94 | / | V-0 |
Scatenare la potenza del PCB RF-45: un approfondimento delle caratteristiche e delle applicazioni
Introduzione:
Il PCB RF-45 sta rivoluzionando le applicazioni ad alta frequenza con le sue eccezionali prestazioni e affidabilità.offre capacità di trasmissione del segnale senza pariIn questo articolo, esploriamo le caratteristiche del PCB RF-45, le proprietà dei materiali, le specifiche e le applicazioni.
1Introduzione di RF-45: PCB di nuova generazione per applicazioni ad alta frequenza
Il PCB RF-45 è una soluzione innovativa nella tecnologia ad alta frequenza, che offre una maggiore integrità del segnale e una perdita minima, soddisfacendo le esigenze dei moderni sistemi di comunicazione.
2Comprendere il materiale: esplorare le proprietà dell'RF-45
RF-45 è composto da compositi ceramici PTFE rinforzati con vetro, che combinano resistenza, durata e eccellenti proprietà elettriche.
3- Svelazione delle specifiche chiave: costante dielettrica e fattore di dissipazione
RF-45 mantiene una costante dielettrica stabile su un ampio intervallo di temperature, garantendo prestazioni costanti.
4Robustezza e affidabilità: assorbimento dell'umidità e resistenza flessibile
RF-45 ha un basso tasso di assorbimento dell'umidità, preservando la sua integrità in ambienti umidi.
5- Assicurare legami forti: resistenza alla buccia e resistenza al volume
La RF-45 presenta forti connessioni tra strati con una resistenza di buccia impressionante.
6- Gestione della dissipazione del calore: Conduttività termica dell' RF-45
RF-45 ha un'eccellente conducibilità termica, dissipa efficacemente il calore e garantisce un funzionamento stabile.
7Stabilità in ambienti estremi: CTE e indice di infiammabilità
RF-45 resiste a variazioni di temperatura estreme con i suoi valori di coefficiente di espansione termica (CTE), garantendo la stabilità dimensionale.
8- Miglioramento della trasmissione del segnale: resistenza superficiale e proprietà a bassa perdita
RF-45 mantiene l'integrità del segnale con bassa resistività superficiale, prevenendo perdite e interferenze.
9- Potenziamento della comunicazione wireless: applicazioni del PCB RF-45
La RF-45 è ampiamente utilizzata nelle antenne radio satellitari, nei sistemi RFID e nelle applicazioni GPS.
10Disponibilità mondiale: Acquisto di PCB RF-45 per i vostri progetti
Il PCB RF-45 è facilmente accessibile in tutto il mondo, in conformità con gli standard IPC-Class-2.
Conclusione:
Il PCB RF-45 rappresenta una soluzione trasformativa nelle applicazioni ad alta frequenza, offrendo prestazioni e affidabilità senza pari.e disponibilità globale lo rendono la scelta perfetta per progetti impegnativiAbbracciate la potenza della RF-45 e sbloccate un mondo di possibilità nella tecnologia ad alta frequenza.e prestazioni migliorate con il PCB RF-45.
