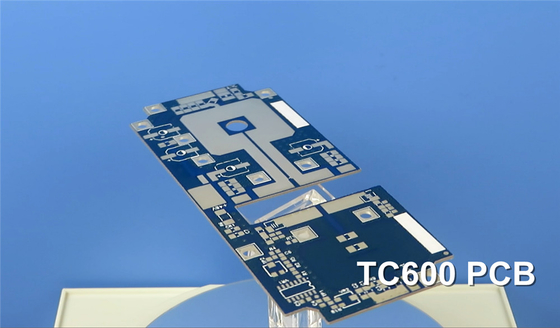

Oggi, parleremo del PCB a microonde TC600, che è un tipo di circuito stampato a conduttività termica migliorata.
Il laminato Rogers TC600 è un composito tessuto in fibra di vetro rinforzato, riempito di ceramica, a base di PTFE, progettato per fornire un trasferimento di calore migliorato attraverso un'elevata conduttività termica,riducendo le perdite dielettriche e di inserimentoL'aumento della conduttività termica offre diversi vantaggi, tra cui una maggiore gestione della potenza, una maggiore affidabilità del dispositivo e una riduzione dei punti caldi.
Diamo un'occhiata più da vicino alle proprietà del materiale TC600, comprese le sue caratteristiche elettriche, termiche, meccaniche e fisiche.
TC600 Proprietà tipiche:
1Costante dielettrica: la costante dielettrica del TC600 è di 6,15 a 1,8 MHz utilizzando il metodo della cavità risonante.
2Fattore di dissipazione: il fattore di dissipazione è di 0,0017 a 1,8 GHz e di 0,002 a 10 GHz, secondo il test IPC TM-650.
3. Coefficiente di temperatura della costante dielettrica (TCDk): la TCDk è di 75 ppm/oC, indicando che la costante dielettrica di TC600 rimane stabile su un ampio intervallo di temperatura.
| Immobili | Unità | Valore | Metodo di prova |
| 1. Proprietà elettriche | |||
| Costante dielettrica (può variare a seconda dello spessore) | |||
| @1,8 MHz | - | 6.15 | Cavità di risonanza |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Fattore di dissipazione | |||
| @1,8 GHz | - | 0.0017 | Cavità di risonanza |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Coefficiente di temperatura della costante dielettrica: TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Resistenza al volume | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Resistenza superficiale | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Forza elettrica | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Rottura dielettrica | kV | 62 | IPC TM-650 2.5.6 |
| Resistenza all'arco | seg. | > 240 | IPC TM-650 2.5.1 |
| 2. Proprietà termiche | |||
| Temperatura di decomposizione (Td) | |||
| Iniziale | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | min | > 60 | IPC TM-650 2.4.24.1 |
| T288 | min | > 60 | IPC TM-650 2.4.24.1 |
| T300 | min | > 60 | IPC TM-650 2.4.24.1 |
| Espansione termica, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Espansione termica, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| Percentuale di espansione dell'asse z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Proprietà meccaniche | |||
| Forza di buccia al rame (1 oz/35 micron) | |||
| Dopo lo stress termico | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| A temperature elevate (150°C) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Soluzioni post-processo | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Modulo dei giovani | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Resistenza flessibile (macchina/cross) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Resistenza alla trazione (macchina/croce) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Modulo di compressione | kpsi (MPa) | ASTM D-3410 | |
| Rapporto di Poisson | - | ASTM D-3039 | |
| 4. Proprietà fisiche | |||
| Assorbimento dell'acqua | % | 0.02 | IPC TM-650 2.6.2.1 |
| Densità, ambiente 23oC | g/cm3 | 2.9 | ASTM D792 Metodo A |
| Conduttività termica (asse z) | W/mK | 1.1 | ASTM E1461 |
| Conduttività termica (x, y) | W/mK | 1.4 | ASTM E1461 |
| Calore specifico | J/gK | 0.94 | ASTM E1461 |
| Infiammabilità | classe | V0 | UL-94 |
| Sparizione di gas da parte della NASA, 125oC, ≤10-6torr | |||
| Perdita di massa totale | % | 0.02 | NASA SP-R-0022A |
| Volatili raccolti | % | 0 | NASA SP-R-0022A |
| Ricupero di vapore acqueo | % | 0 | NASA SP-R-0022A |
4Proprietà elettriche: il TC600 presenta una buona resistività di volume e di superficie, con una resistenza elettrica di 850 Volt/mil o 34 Kv/mm.e la resistenza all'arco è superiore a 240 secondi.
5. Proprietà termiche: il TC600 ha una temperatura di decomposizione superiore a 512 °C. I valori T260, T288 e T300 sono tutti superiori a 60 minuti, indicando un'eccellente stabilità termica.Ha anche un basso coefficiente di espansione termica nella direzione Z (CTE), che fornisce prestazioni affidabili di rivestimento attraverso fori.
6Proprietà meccaniche: il TC600 dimostra una resistenza alla buccia di 10 lb/in, un modulo di Young di 280 kpsi, una resistenza alla flessione di 9,6 kpsi e una resistenza alla trazione di 5,0 kpsi.
7. Proprietà fisiche: il TC600 ha un'assorbimento idrico estremamente basso dello 0,02%, una densità di 2,9 g/cm3 e una elevata conduttività termica di 1,1 W/mK nella direzione Z. Ha una capacità termica specifica di 0.94 J/gK e indice di infiammabilità di 94V0.
8- Sgomberamento: il TC600 presenta una perdita di massa totale inferiore allo 0,02%, indicando eccellenti proprietà di sgomberamento.
Capacità di PCB (TC600):
Offriamo vari livelli di conta, inclusi PCB mono-sided, bi-sided, multilayer e ibridi.e 60mil (1.524 mm) per soddisfare le diverse esigenze di progettazione.
I nostri PCB sono disponibili con pesi in rame di 1 oz (35 μm) e 2 oz (70 μm), fornendo flessibilità per applicazioni specifiche.
Le dimensioni massime dei nostri PCB sono ≤ 400 mm x 500 mm, per una vasta gamma di applicazioni.
Offriamo una varietà di colori di maschera di saldatura, tra cui verde, nero, blu, giallo, rosso e altro ancora.
Inoltre, le nostre opzioni di finitura superficiale includono oro immersivo, livello di saldatura ad aria calda (HASL), argento immersivo, stagno immersivo, rame nudo, OSP, placcato in oro puro e altri,che consentono diverse scelte per la finitura finale del PCB.
| Materiale per PCB: | PTFE/fibra di vetro tessuta riempita di ceramica |
| Indicazione: | TC600 |
| Costante dielettrica: | 6.15 (10 GHz) |
| Fattore di dissipazione: | 0.002 (10 GHz) |
| Numero di strati: | PCB a una sola faccia, a doppia faccia, multilivello, PCB ibrido |
| spessore dielettrico: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | Oro immersivo, livello di saldatura ad aria calda (HASL), argento immersivo, stagno immersivo, rame nudo, OSP, placcato in oro puro, ecc. |
Conclusione:
I circuiti stampati TC600 (PCB) sono progettati per fornire una migliore gestione termica, rendendoli ideali per applicazioni di segnali RF ad alta potenza.
con elevata conduttività termica, bassa tangente di perdita, basso coefficiente di espansione termica (CTE) e stabilità di fase a temperatura,Le schede TC600 offrono prestazioni e affidabilità migliorate nelle applicazioni ad alta potenza.
Sono adatti per amplificatori di potenza, accoppiatori, filtri, antenne a piccola impronta, antenne per la trasmissione audio digitale (DAB), GPS e antenne per lettori RFID portatili, tra gli altri.
Speriamo che queste informazioni siano state utili e non vediamo l'ora di rivedervi la prossima volta.
