MOQ: | 1pc |
prezzo: | USD9.99-99.99/PCS |
Imballaggio standard: | Sacchetti aspirapolvere+Cartoni |
Periodo di consegna: | 8-9 giorni lavorativi |
Metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 5000 PCS al mese |

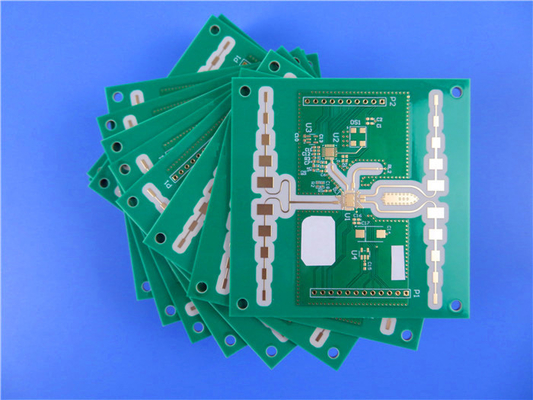

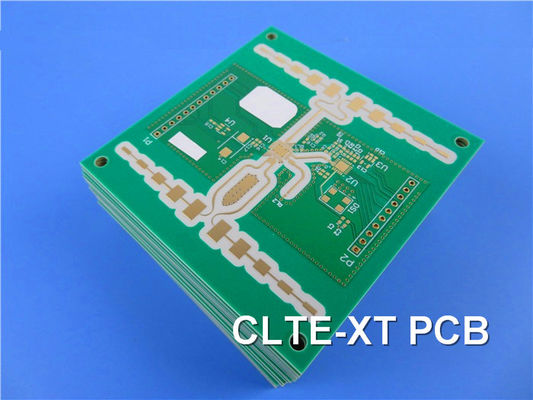

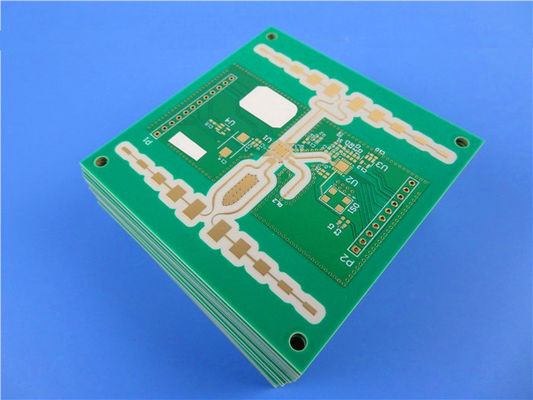

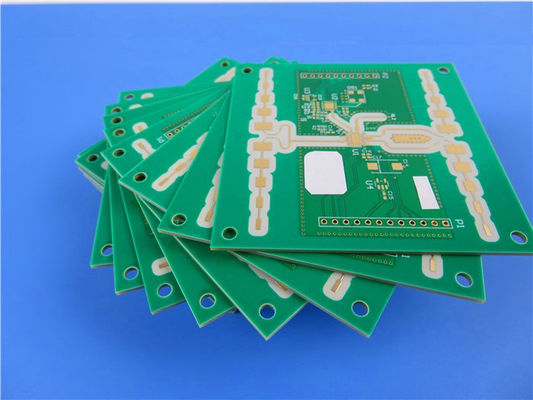

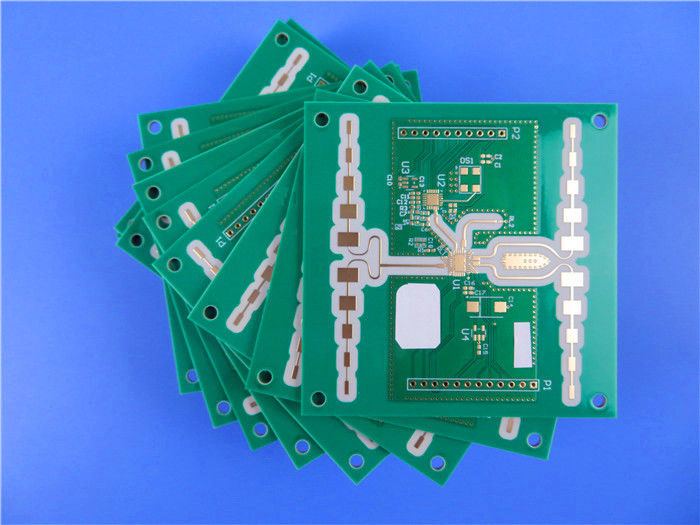

Presentazione di un PCB ad alte prestazioni su CLTE-XT.I laminati Rogers CLTE-XT sono materiali compositi che combinano riempitivo ceramico microdisperso, PTFE e rinforzo in fibra di vetro intrecciata.Destinato a fornire prestazioni eccezionali, CLTE-XT offre la perdita di inserzione più bassa e la massima stabilità dimensionale della sua categoria.Esploriamo le straordinarie caratteristiche e i vantaggi di questo PCB all'avanguardia:
Caratteristiche:
Intervallo della costante dielettrica (DK) da 2,79 a 2,94 a 10 GHz, 23°C a 50% di umidità relativa
Fattore di dissipazione di 0,0010 a 10 GHz, 23°C al 50% di umidità relativa
CTE asse X di 12,7 ppm/°C, CTE asse Y di 13,7 ppm/°C, CTE asse Z di 40,8 ppm/°C
Temperatura di decomposizione (Td) di 539°C
Coefficiente termico della costante dielettrica di -8 ppm/°C
Tolleranza della costante dielettrica più stretta nella famiglia CLTE (+/- 0,03)
Basso assorbimento di umidità dello 0,02%
Benefici:
Elevata affidabilità del foro passante placcato
Prestazioni costanti tra diversi lotti di produzione
Perdite del circuito ridotte pur mantenendo la stabilità dimensionale
Costante dielettrica stabile alle variazioni di temperatura, riducendo lo stress sui dispositivi attivi ceramici
Proprietà | CLTE-XT | Unità | Condizioni di prova | Metodo di prova | |
Proprietà elettriche | |||||
Costante dielettrica | 2.94 | - | 23˚C al 50% di umidità relativa | 10GHz | IPCTM-650 2.5.5.5 |
Fattore di dissipazione | 0,0010 | - | 23˚C al 50% di umidità relativa | 10GHz | IPCTM-650 2.5.5.5 |
Costante dielettrica (progettazione) | 2.93 | - | C-24/23/50 | 10GHz | Lunghezza di fase differenziale della microstriscia |
Coefficiente termico della costante dielettrica | -8 | ppm/˚C | Da -50°C a 150°C | 10GHz | IPCTM-650 2.5.5.5 |
Resistività del volume | 4,25x10⁸ | Mohm-cm | C-96/35/90 | - | IPCTM-650 2.5.17.1 |
Resistività superficiale | 2,49x10⁸ | Mohm | C-96/35/90 | - | IPCTM-650 2.5.17.1 |
Rigidità elettrica (rigidità dielettrica) | 1000 | V/mil | - | - | IPCTM-650 2.5.6.2 |
Rottura dielettrica | 58 | kV | D-48/50 | Direzione X/Y | IPCTM-650 2.5.6 |
PIM (solo per antenna) | - | dBc | - | 50 ohm 0,060" |
43 dBm 1900 MHz |
Proprietà termali | |||||
Temperatura di decomposizione (Td) | 539 | C | 2 ore a 105˚C | Perdita di peso del 5%. | IPCTM-650 2.3.40 |
Coefficiente di dilatazione termica - x | 12.7 | ppm/˚C | - | Da -55˚C a 288˚C | IPCTM-650 2.4.41 |
Coefficiente di dilatazione termica - y | 13.7 | ppm/˚C | - | Da -55˚C a 288˚C | IPCTM-650 2.4.41 |
Coefficiente di dilatazione termica - z | 40.8 | ppm/˚C | - | Da -55˚C a 288˚C | IPCTM-650 2.4.41 |
Conduttività termica | 0,56 | W/(mK) | - | direzione z | ASTM D5470 |
È tempo di delaminazione | >60 | minuti | come ricevuto | 288˚C | IPCTM-650 2.4.24.1 |
Proprietà meccaniche | |||||
Resistenza alla pelatura del rame dopo stress termico | 1.7 (9) |
N/mm (libbre/pollici) | 10 secondi @288˚C | Lamina da 35 μm | IPCTM-650 2.4.8 |
Resistenza alla flessione (MD, CMD) | 40.7, 40.0 (5.9, 5.8) |
MPa (ksi) | 25˚C 3˚C | - | ASTM D790 |
Resistenza alla trazione (MD, CMD) | 29.0, 25.5 (4.2, 3.7) |
MPa (ksi) | 23C/50RH | - | ASTM D638 |
Modulo di flessibilità (MD. CMD) | 3247, 3261 (471, 473) |
MPa (ksi) | 25°C 3°C | - | ASTM D790 |
Stabilità dimensionale (MD, CMD) | -0,37, -0,67 | mm/m | 4 ore a 105˚C | - | IPC-TM-650 2.4.39a |
Proprietà fisiche | |||||
Infiammabilità | V-0 | - | - | C48/23/50 e C168/70 | UL94 |
Assorbimento dell'umidità | 0,02 | % | E1/105+D24/23 | - | IPCTM-650 2.6.2.1 |
Densità | 2.17 | g/cm³ | C-24/23/50 | - | ASTM D792 |
Capacità termica specifica | 0,61 | J/g˚K | 2 ore a 105˚C | - | ASTM E2716 |
Degassamento della NASA | 0,02/0,00 | % | TML/CVCM | ASTM E595 |
Impilamento PCB:
PCB rigido a 2 strati
Strato_rame_1 - 35 μm
Nucleo Rogers CLTE-XT: 0,762 mm (30 mil)
Strato_rame_2 - 35 μm
I dettagli costruttivi del PCB per questo PCB ad alte prestazioni sono i seguenti:
Le dimensioni della tavola sono 42,91 mm x 108,31 mm, con una tolleranza di +/- 0,15 mm per un singolo pezzo.La larghezza e la spaziatura minima della traccia sono rispettivamente 5 mil e 7 mil.La dimensione minima del foro è 0,3 mm, garantendo la compatibilità con un'ampia gamma di componenti.
La scheda non include vie cieche, semplificando il processo di produzione.Lo spessore del pannello finito è di 0,8 mm, garantendo un equilibrio tra durata e vincoli di spazio.Gli strati esterni hanno un peso di rame di 1 oncia (equivalente a 1,4 mil), garantendo una buona conduttività elettrica e dissipazione del calore.
Lo spessore della placcatura è di 20 μm, garantendo connessioni affidabili su tutta la scheda.La finitura superficiale è costituita da stagno per immersione, che fornisce un rivestimento protettivo e migliora la saldabilità.La serigrafia superiore è stampata in nero, consentendo una chiara etichettatura e identificazione dei componenti.La serigrafia inferiore non è inclusa in questo progetto PCB.
Le maschere di saldatura superiore e inferiore non vengono applicate in questo particolare PCB.Tuttavia, questo può essere personalizzato in base a requisiti specifici.Prima della spedizione, su ciascun PCB viene eseguito un test elettrico al 100% per garantirne la funzionalità e il rispetto degli standard di qualità.
In termini di statistiche PCB, questo PCB include un totale di 21 componenti.Ci sono 68 cuscinetti in totale, di cui 41 sono cuscinetti a foro passante e 27 sono cuscinetti con tecnologia di montaggio superficiale superiore (SMT).In questo modello non sono presenti pad SMT inferiori.Il PCB presenta 65 vie, facilitando le connessioni tra diversi strati.Il design comprende 3 reti, garantendo il corretto instradamento e l'integrità del segnale.
Lo standard di qualità per questo PCB è IPC-Class-2, che garantisce affidabilità e conformità agli standard del settore.Il formato grafico utilizzato per questo progetto è Gerber RS-274-X, un formato ampiamente accettato nel settore della produzione di PCB.Il PCB ad alte prestazioni CLTE-XT è disponibile in tutto il mondo, garantendo l'accessibilità a ingegneri e produttori in diverse regioni.
Materiale PCB: | Composito per microonde ceramica/PTFE |
Designazione: | CLTE-XT |
Costante dielettrica: | 2.94 |
Conteggio degli strati: | PCB a singola faccia, PCB a doppia faccia, PCB multistrato, PCB ibrido |
Spessore dielettrico: | 5,1 mil (0,130 mm), 9,4 mil (0,239 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 45 mil (1,143 mm), 59 mil (1,499 mm), 60mil(1.524mm) |
Peso del rame: | 1 oncia (35 µm), 2 once (70 µm) |
Dimensioni del circuito stampato: | ≤400mmX500mm |
Maschera di saldatura: | Verde, nero, blu, rosso, giallo ecc. |
Finitura superficiale: | Oro per immersione, HASL, argento per immersione, stagno per immersione, ENEPIG, rame nudo, OSP, placcato oro puro ecc. |
Alcune applicazioni tipiche:
Sistemi avanzati di assistenza alla guida (ADAS)
Antenne patch
Antenne a schiera di fasi
Amplificatori di potenza
Comunicazioni terrestri e aeree e sistemi radar
