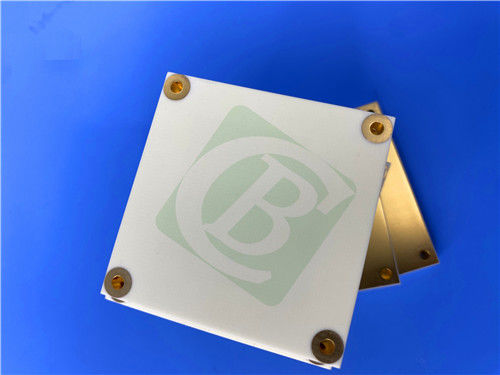

PCB RO4003C a 3 strati, spessore 1,8 mm con via cieche

Questo PCB è un circuito stampato a 3 strati ad alte prestazioni realizzato con materiali avanzati, in particolare RO4003C e RO4450F.soddisfacendo specifiche rigorose per garantire prestazioni elettriche e stabilità meccanica ottimali.

Dettagli dei PCB

L'accumulo di questo PCB rigido a tre strati è strutturato come segue:

- Strato di rame 1: 35 μm

- Rogers 4003C Core: 0,813 mm (32 mil)

- Strato di rame 2: 35 μm

- Pliega di legatura: RO4450F - 0,102 mm (4 mil)

- Rogers 4003C Core: 32 millimetri

- Strato di rame 3: 35 μm

Opere d'arte e norme di qualità

L'opera d'arte fornita è in formato Gerber RS-274-X, in conformità con gli standard di qualità IPC-Class-2.

Disponibilità globale

Questo PCB ad alte prestazioni è disponibile in tutto il mondo, rendendolo accessibile per varie applicazioni in diversi mercati.

Introduzione alla norma RO4003C

Rogers RO4003C è un materiale brevettato noto per le sue eccellenti prestazioni elettriche.offrendo una soluzione conveniente per i laminati a microondeLe caratteristiche principali sono:

- Costante dielettrica (Dk): 3,38 ± 0,05 a 10 GHz

- Fattore di dissipazione: 0,0027 a 10 GHz e 0,0021 a 2,5 GHz

- Coefficiente termico della costante dielettrica: +40 ppm/°C

- Conduttività termica: 0,71 W/m/°K

- Basso assorbimento di umidità: 0,06%

Le caratteristiche di espansione termica del materiale si allineano strettamente con il rame, facilitando una qualità affidabile dei fori.

Benefici

Rogers RO4003C offre numerosi vantaggi, tra cui:

- Ideale per le costruzioni in cartone a più strati

- Bassi costi di fabbricazione rispetto ai materiali standard come il FR-4

- progettati per applicazioni di grande volume e sensibili alle prestazioni

- Prezzi competitivi, che lo rendono una scelta popolare

Applicazioni tipiche

RO4003C PCB è adatto a varie applicazioni, tra cui:

- antenne e amplificatori di potenza delle stazioni base cellulari

- Etichette di identificazione RF

- Radar e sensori per autoveicoli

- LNB per satelliti di trasmissione diretta

Conclusioni

Il PCB a 3 strati costruito con materiali RO4003C e RO4450F esemplifica ingegneria e progettazione avanzate, rendendolo ideale per applicazioni esigenti in telecomunicazioni, automotive,e industria aerospazialeLa sua combinazione di alte prestazioni, costi-efficacia e affidabilità garantisce che soddisfi le esigenze dell'elettronica moderna.
