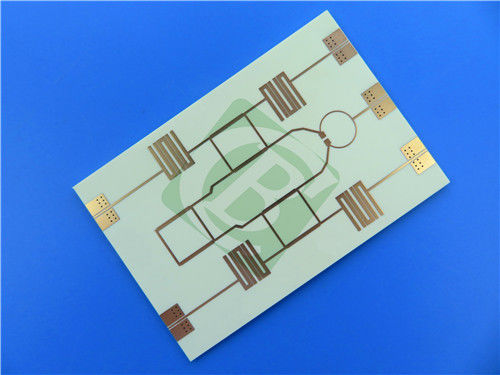

RO4533 PCB a due strati 20 mil Substrato Immersione Finitura in oro

Questo PCB è un circuito stampato a 2 strati ad alte prestazioni realizzato con materiale RO4533 avanzato. È progettato per precisione e affidabilità, soddisfacendo specifiche rigorose per garantire una costante dielettrica controllata e prestazioni a bassa perdita, rendendolo ideale per infrastrutture mobili e applicazioni antenna.

Stackup del PCB

Lo stackup del PCB è strutturato come segue:

- Strato di rame 1: 35 μm

- Nucleo Rogers 4533: 0,508 mm (20 mil)

- Strato di rame 2: 35 μm

Questa configurazione garantisce prestazioni ottimali mantenendo l'integrità strutturale.

Specifiche del PCB

Standard di qualità e grafica

La grafica del PCB è fornita nel formato Gerber RS-274-X, conforme agli standard di qualità IPC-Class-2. Questa conformità garantisce che il PCB soddisfi i parametri di riferimento del settore per affidabilità e prestazioni.

Disponibilità globale

Questo PCB ad alte prestazioni è disponibile su scala globale, rendendolo una scelta ideale per varie applicazioni in diversi settori.

Introduzione a RO4533

I laminati Rogers RO4533 sono noti per la loro composizione a base di idrocarburi rinforzati con vetro e riempiti di ceramica. Offrono costanti dielettriche controllate e prestazioni a bassa perdita, fondamentali per le applicazioni di antenne a microstriscia. Le caratteristiche principali includono:

- Costante dielettrica (Dk): 3,3 a 10 GHz

- Fattore di dissipazione: 0,0025 a 10 GHz

- Conducibilità termica: 0,6 W/mK

- Temperatura di transizione vetrosa (Tg): >280°C

Questo materiale funge da alternativa conveniente ai materiali PTFE tradizionali, consentendo ai progettisti di ottimizzare sia i costi che le prestazioni.

Vantaggi

Il materiale RO4533 offre numerosi vantaggi:

- Bassa perdita e bassa costante dielettrica adatta a un'ampia gamma di applicazioni

- Compatibilità con i processi di fabbricazione PCB convenzionali

- Eccellente stabilità dimensionale per una maggiore resa su pannelli più grandi

- Proprietà meccaniche uniformi che mantengono l'integrità durante la manipolazione

- Elevata conducibilità termica per capacità di gestione della potenza migliorate

Applicazioni tipiche

Questo PCB a 2 strati è particolarmente adatto per:

- Antenne per stazioni base di infrastrutture cellulari

- Reti di antenne WiMAX

Conclusione

Il PCB a 2 strati che utilizza RO4533 è progettato per applicazioni ad alte prestazioni, in particolare nelle telecomunicazioni e nella tecnologia delle antenne. La sua combinazione di materiali avanzati, rigorosi standard di qualità e disponibilità globale lo rendono una scelta eccellente per i moderni progetti elettronici.
