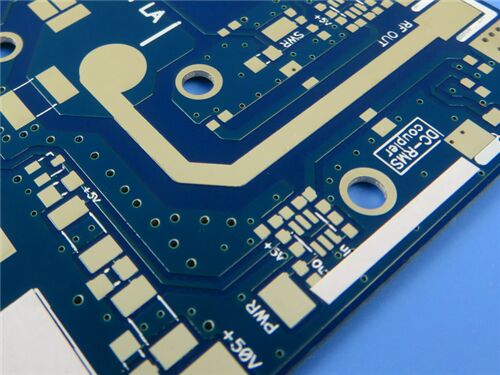

Questo PCB RF rigido a 2 strati è specificamente progettato per applicazioni ad alta frequenza radio (RF)utilizzando il materiale Rogers RO4350B, un vetro tessuto proprietario rinforzato da idrocarburi/laminato ceramico. è progettato per bilanciare prestazioni elettriche eccezionali (vicino a PTFE/vetro tessuto) con la fabbricabilità di epossidi/vetro,rendendolo ideale per i sistemi RF che richiedono una trasmissione del segnale affidabile e prestazioni stabili.
Specifica dei PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura RF rigida) |
| Materiale di base |
Rogers RO4350B (laminato ceramico/idrocarburo armato di vetro tessuto) |
| Dimensioni della scheda |
54 mm × 68 mm per pezzo (1 PCS), tolleranza ±0,15 mm |
| Traccia/spazio minimo |
4 mils (traccia) / 6 mils (spazio) |
| Dimensione minima del foro |
0.3 mm |
| Vias |
Nessun via cieco; via totale: 101; via spessore di rivestimento: 20 μm |
| Spessore della tavola finita |
1.6 mm |
| Peso del rame finito |
1 oz (1,4 ml) per gli strati esterni |
| Finitura superficiale |
Argento per immersione |
| Fabbricazione a partire da fibre sintetiche |
Bianco sullo strato superiore; senza vetrina sullo strato inferiore |
| Maschera di saldatura |
Blu sul livello superiore; nessuna maschera di saldatura sul livello inferiore |
| Assicurazione della qualità |
Test elettrici al 100% prima della spedizione |
Accumulo di PCB
| Nome dello strato |
Materiale |
Spessore |
| Strato superiore (copper_layer_1) |
Acciaio |
35 μm |
| Strato di substrato |
Rogers RO4350B Core |
1.524 mm (60 mil) |
| Strato inferiore (Copper_layer_2) |
Acciaio |
35 μm |
Rogers RO4350B Materiale Introduzione
I materiali Rogers RO4350B sono idrocarburi/ceramiche di vetro tessuto rinforzato proprietario che combinano prestazioni elettriche vicine a PTFE/vetro tessuto con la fabbricabilità di epossidi/vetro.Questi laminati offrono un controllo rigoroso della costante dielettrica (Dk) e mantengono basse perdite utilizzando gli stessi metodi di lavorazione dei materiali epossidici/vetrici standard. Disponibile a una frazione del costo dei laminati convenzionali a microonde, RO4350B non richiede i trattamenti speciali attraverso i fori o le procedure di movimentazione necessarie per i materiali a base di PTFE.In aggiunta, i laminati RO4350B sono classificati UL 94 V-0, il che li rende adatti per dispositivi attivi e progetti RF ad alta potenza.
Materiale chiave Caratteristiche
| Caratteristica |
Specifica/descrizione |
| Costante dielettrica (Dk) |
30,48 ± 0,05 a 10 GHz/23°C |
| Fattore di dissipazione |
0.0037 a 10 GHz/23°C |
| Coefficiente termico di Dk |
+50 ppm/°C (da -50°C a 150°C) |
| Conduttività termica |
0.69 W/m/°K |
| Coefficiente di espansione termica (CTE) |
Asse X: 10 ppm/°C; asse Y: 12 ppm/°C; asse Z: 32 ppm/°C |
| Temperatura di transizione del vetro (Tg) |
> 280 °C |
| Assorbimento dell'acqua |
00,06% (basso assorbimento dell'acqua) |
| Indice di infiammabilità |
UL 94-V0 |
| Fabricabilità |
Compatibile con i metodi standard di lavorazione dell'epossidio/vetro; non richiede trattamenti speciali attraverso buchi |
Benefici
Prestazioni RF superiori: un controllo Dk rigoroso e un basso fattore di dissipazione garantiscono una trasmissione affidabile del segnale ad alta frequenza, fondamentale per le applicazioni RF.
Fabbricazione conveniente: utilizza flussi di lavoro standard di lavorazione di epossidi/vetro, riducendo i costi di produzione rispetto ai laminati a microonde convenzionali.
Alta stabilità termica: un elevato Tg (> 280°C) e un'eccellente conduttività termica consentono prestazioni stabili in ambienti operativi ad alta temperatura.
Bassa sensibilità ambientale: basso assorbimento dell'acqua (0,06%) riduce al minimo il degrado delle prestazioni in condizioni umide.
Sicurezza migliorata: la classificazione di infiammabilità UL 94-V0 garantisce la conformità agli standard di sicurezza per dispositivi attivi e progetti RF ad alta potenza.
Opere d'arte
Tipo di disegno fornito: Gerber RS-274-X (formato standard per la produzione di PCB)
Standard di qualità e disponibilità
Standard di qualità: soddisfa gli standard di qualità IPC-Class-2.
Disponibilità: La distribuzione mondiale è supportata.
Applicazioni tipiche
- Infrastrutture di telecomunicazione: stazioni base cellulari, antenne e amplificatori di potenza
- Identificazione RF: Tag di identificazione RF
- elettronica automobilistica: radar e sensori automobilistici
- Comunicazione satellitare: LNB (Low Noise Blocks) per satelliti di trasmissione diretta
Riassunto
Il PCB RF rigido a 2 strati con materiale Rogers RO4350B è una soluzione ad alte prestazioni e conveniente su misura per applicazioni RF esigenti.Combinando prestazioni elettriche superiori (vicinissime ai materiali a base di PTFE) con la fabbricabilità di epossidi/vetro, finitura di superficie argento immersione e conformità alle norme IPC-Classe-2,essa affronta le sfide chiave nella progettazione dei sistemi RF, dalla trasmissione stabile del segnale ad alta frequenza alla produzione efficiente in volumeLa sua disponibilità globale e la classificazione di sicurezza UL 94-V0 la rendono una scelta affidabile per i progetti di telecomunicazione, automotive, RFID e comunicazione satellitare in tutto il mondo.
