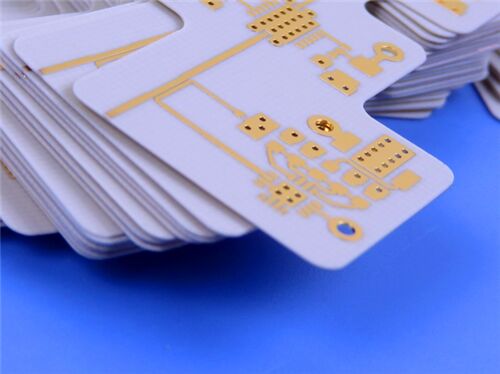

Rogers 4003C PCB 8mil Doppio strato con serigrafia nera

Questo PCB rigido a due strati adotta Rogers RO4003C, a proprietary woven glass-reinforced hydrocarbon/ceramic composite material that integrates the electrical performance of PTFE/woven glass laminates with the manufacturability of epoxy/glass substratesÈ progettato per soddisfare in modo affidabile i severi requisiti per la trasmissione del segnale ad alta frequenza in scenari di applicazione RF di precisione.

Specificativi dei PCB

Accumulo di PCB

Rogers RO4003C Materiale Introduzione

I materiali Rogers RO4003C sono idrocarburi/ceramiche di vetro tessuto rinforzato, integrando le prestazioni elettriche di PTFE/vetro tessuto con la fabbricabilità di epossidi/vetro.Offerte in varie configurazioni, i laminati RO4003C utilizzano sia gli stili di tessuto in vetro 1080 che 1674 e tutte le configurazioni soddisfano le stesse specifiche di prestazioni elettriche del laminato.

RO4003C laminates provide tight control on dielectric constant (Dk) and low loss while utilizing the same processing method as standard epoxy/glass but at a fraction of the cost of conventional microwave laminates. A differenza dei materiali a microonde a base di PTFE, non sono richiesti trattamenti speciali per il foro o procedure di movimentazione.le loro caratteristiche di espansione rimangono stabili su tutta la gamma di temperature di elaborazione del circuito.

Caratteristiche chiave del materiale

Vantaggi principali

Adatto per costruzioni a più strati: ideale per progetti MLB; CTE abbinato al rame garantisce un'eccellente stabilità dimensionale nei multistrati dielettrici misti.

Producibilità conveniente: FR-4 compatibile con il processo, senza trattamento speciale attraverso il foro, costi di fabbricazione inferiori ai laminati a microonde convenzionali.

Alte prestazioni per applicazioni a volume: progettate per applicazioni RF ad alto volume e sensibili alle prestazioni, per bilanciare le prestazioni elettriche e l'efficienza della produzione.

Prezzi competitivi: prestazioni elettriche superiori a una frazione del costo del laminato a microonde convenzionale, eccellente rapporto costi/prestazioni.

Qualità affidabile dei fori rivestiti: CTE basso dell'asse Z garantisce fori rivestiti affidabili anche sotto gravi scosse termiche.

Performance termica stabile: Tg > 280°C mantiene una espansione stabile durante tutte le temperature di elaborazione del circuito.

Bassa sensibilità ambientale: assorbimento dell'umidità dello 0,06% riduce al minimo il degrado delle prestazioni in ambienti umidi.

Standard di qualità e disponibilità

Standard di qualità: è conforme alla classe IPC-2, garantendo una qualità costante attraverso un rigoroso controllo dei processi e una verifica elettrica al 100% prima della spedizione.

Disponibilità: disponibile in tutto il mondo, consentendo la consegna tempestiva e un'efficiente assistenza post-vendita per i clienti internazionali.

Applicazioni tipiche

- Antenne della stazione base cellulare e amplificatori di potenza

-RF Tag di identificazione

- Radar e sensori per autoveicoli

- LNB è per satelliti di trasmissione diretta.

Riassunto

Questo PCB rigido a due strati basato sul substrato Rogers RO4003C è una soluzione ad alte prestazioni ed economica, su misura per applicazioni commerciali a microonde e RF.Il sistema è stato sviluppato per la produzione di apparecchiature RF di precisione.
