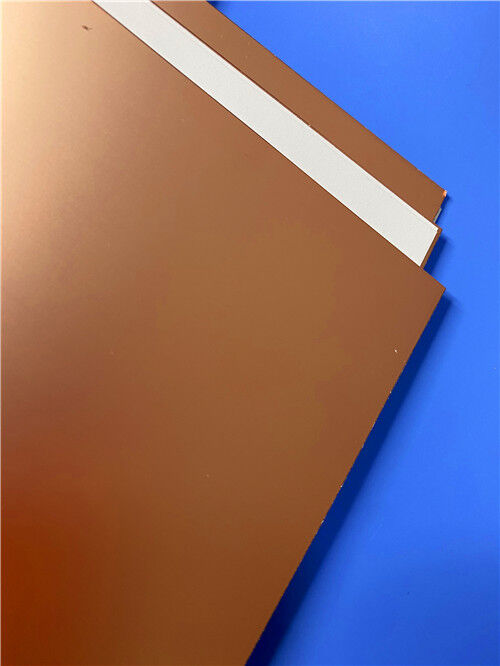

Laminato rivestito in rame a alta frequenza CuClad 217

I laminati CuClad® sono materiali compositi composti da fibra di vetro tessuta e politetrafluoroetilene (PTFE), progettati appositamente per essere utilizzati come substrati per circuiti stampati (PCB).Regolando con precisione il rapporto tra fibra di vetro e PTFE, i laminati CuClad offrono un portafoglio di prodotti diversificato:varianti che vanno da varianti con costante dielettrica ultra-bassa e tangente di perdita a qualità altamente rinforzate ottimizzate per una maggiore stabilità dimensionale.

Rispetto ai laminati PTFE rinforzati con fibra di vetro non tessuta con costanti dielettriche equivalenti, il rinforzo in fibra di vetro tessuto dei prodotti CuClad conferisce una stabilità dimensionale superiore.La coerenza, il processo di rivestimento in PTFE strettamente controllato applicato al tessuto in fibra di vetro consente a Rogers di fornire laminati con una gamma più ampia di opzioni di costanti dielettrici,nonché una migliore uniformità della costante dielettrica rispetto alle alternative comparabili rinforzate con fibra di vetro non tessutaQuesti attributi di prestazioni posizionano il CuClad come soluzione materiale preferita per la fabbricazione di filtri, accoppiatori e amplificatori a basso rumore.

Una caratteristica distintiva dei laminati CuClad è la loro costruzione a strati trasversali: strati successivi di strati di fibra di vetro rivestiti in PTFE sono orientati a 90° l'uno verso l'altro. This unique design ensures true electrical and mechanical isotropy across the XY plane—a feature exclusive to CuClad laminates that no other woven or non-woven fiberglass-reinforced PTFE laminates on the market can matchPer determinate applicazioni di antenne a fascia, i progettisti hanno verificato che questo livello di isotropia è un prerequisito critico per le prestazioni.

CuClad 217 (con una costante dielettrica Er di 2,17 ′ 2.20) sfrutta un basso rapporto tra fibra di vetro e PTFE per raggiungere la costante dielettrica minima e il fattore di dissipazione tra tutti i laminati PTFE rinforzati con fibra di vetroCombinate, queste proprietà facilitano velocità di propagazione del segnale più veloci e elevati rapporti segnale-rumore.

Caratteristiche e vantaggi
- strutture in fibra di vetro a strati trasversali, con strati alternativi orientati a 90° l'uno verso l'altro
-Alto rapporto tra PTFE e vetro
- Uniformità di costante dielettrica superiore rispetto a laminati armati con fibra di vetro non tessuta comparabili
- isotropia elettrica e meccanica nel piano XY
- Perdita di segnale molto bassa.
- Ideale per circuiti sensibili alle variazioni della costante dielettrica (Er)

Applicazioni tipiche
- sistemi elettronici militari (compresi radar, contromisure elettroniche (ECM) e misure di supporto elettronico (ESM))
- componenti a microonde (come amplificatori a basso rumore (LNA), filtri e accoppiatori)
