NT1 metallo di legno RT metallo di legno

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

Rogers RT/duroid 5880LZ

Spessore laminato:

0,010" (0,252 mm) +/- 0,0007" 0,020" (0,508 mm) +/- 0,0015" 0,050" (1,270 m

Dimensioni del laminato:

12" X 18" (305 mm X 457 mm) 24" X 18" (610 mm X 457 mm)

Peso del rame:

½ oncia (18 mm) HH/HH; 1 oncia (35 µm) H1/H1

Evidenziare:

Duroid 5880LZ laminati ad alta frequenza

NT1 stratificazione ad alta frequenza

Pcb laminati ad alta frequenza

Descrizione del prodotto

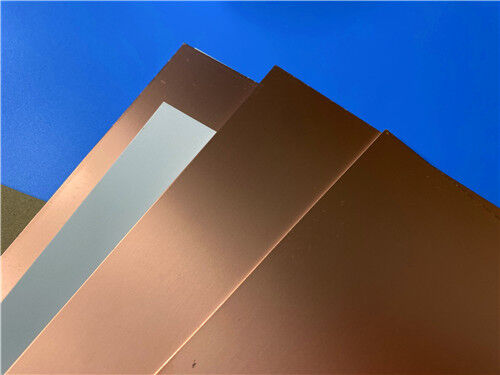

I laminati RT/duroid® 5880LZ sono composti PTFE riempiti, appositamente progettati per applicazioni di circuiti a strisce di precisione e a microstrisce.

Un sistema di riempimento unico produce un materiale leggero e a bassa densità ideale per progetti ad alte prestazioni in cui il peso è un fattore critico.

Questi laminati offrono una costante dielettrica molto bassa e stabile, che è altamente uniforme tra i pannelli e rimane coerente su un ampio intervallo di frequenza.Accoppiato ad un fattore di dissipazione eccezionalmente basso, questa stabilità elettrica rende RT/duroid 5880LZ adatto per applicazioni che si estendono nella banda Ku e oltre.

Dal punto di vista della fabbricazione, i laminati RT/duroid 5880LZ sono facilmente tagliati, tagliati e lavorati.con un tenore di calcio non superiore a 10 ppm,, di rivestimento e di preparazione di buchi.

Per garantire prestazioni ottimali, specificare al momento dell'ordine quanto segue:
- Spessore e tolleranza dielettrici
- tipo di foglio di rame depositato in elettrodi
- Peso della lamina di rame

Immobili	Valore tipico	Direzione	Unità	Condizione	Metodo di prova
Processo di costante dielettrica	20,00 ± 0.04	Z	-	10 GHz/23°C	IPC-TM-650, [2.5.5.5](2.5.5.5)
Progettazione della costante dielettrica	2.00	Z	-	8 GHz - 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione Tipologia Max.	0.0021 0.0027	Z	-	10 GHz/23°C	IPC-TM-650, [2.5.5.5](2.5.5.5)
Coefficiente termico della costante dielettrica	+20	Z	ppm/°C	-50°C a 150°C, 10 GHz	IPC-TM-650, [2.5.5.5](2.5.5.5)
Resistenza al volume	1.74X10⁷	-	Mohm•cm	C-96/35/90	IPC-TM-650, [2.5.17.1](2.5.17.1)
Resistenza superficiale	2.08X10⁶	-	Oh, mio Dio.	C-96/35/90	IPC-TM-650, [2.5.17.1](2.5.17.1)
Forza elettrica	40	-	kV	D48/50	IPC-TM-650, 2.5.6
Stabilità dimensionale	- Zero.38	X,Y	%	-	IPC-TM-650, 2.4.39A
Assorbimento di umidità	0.31	-	%	24 ore/23°C	IPC-TM-650, [2.6.2.1](2.6.2.1)
Conduttività termica	0.33	Z	W/m/°K	80°C	ASTM C518
Coefficiente di espansione termica	54, 47 40	X,Y Z	ppm/°C	0 a 150°C	IPC-TM-650, 2.4.41
Sgomberamento TML CVCM WVR	0.01 0.01 0.01	-	%	-	ASTM E-595
Densità	1.4	-	gm/cm3	-	ASTM D792
Forza della buccia di rame	> 4.0	-	pi	-	IPC-TM-650, 2.4.8
Infiammabilità	V-0	-	-	-	UL 94
Compatibilità dei processi privi di piombo	- Sì.	-	-	-	-

NT1 metallo di legno RT metallo di legno 0

Caratteristiche:
• Costante dielettrica più bassa disponibile
• CTE basso asse Z
• Leggerezza / bassa densità
• Proprietà elettriche uniformi su un'ampia gamma di frequenze

Alcune applicazioni tipiche:
• Sistema di antenne aeree
• Reti alimentari leggere
• sistemi radar militari
• Sistemi di guida dei missili
• antenne radio digitali punto a punto

Tag:

0.1 mm di lamiera rivestita di rame,

BME217 Laminato rivestito di rame,

Laminato rivestito di rame da 12 mm
