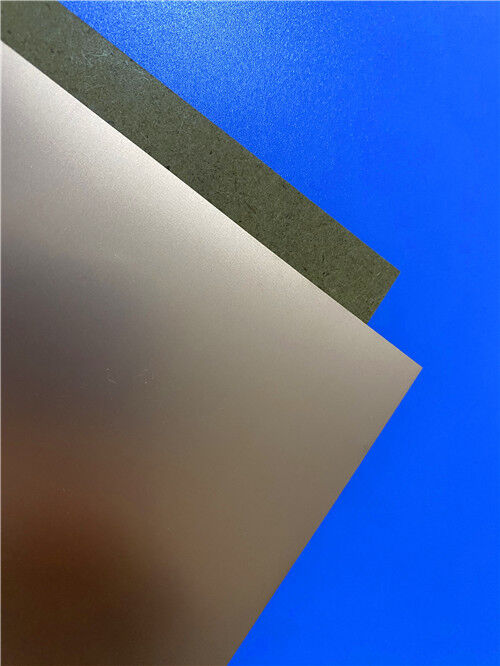

F4BM217 Materiale laminato in PCB rivestito di rame 460X610mm 500X600mm 850X120mm 914X1220mm 1000X1200mm

F4BM217 di Wangling è un laminato composito ad alte prestazioni progettato per applicazioni RF e microonde avanzate. È prodotto attraverso una formulazione e un processo di laminazione precisi, che combinano tessuto di fibra di vetro con resina e film PTFE per ottenere proprietà elettriche superiori e costanti.

Questo materiale di nuova generazione offre significativi miglioramenti delle prestazioni rispetto al suo predecessore, F4B220, con una minore perdita dielettrica, una maggiore resistenza di isolamento e una migliore stabilità complessiva. F4BM217 funge da alternativa domestica affidabile e di alta qualità ai laminati importati comparabili.

Varianti principali del materiale:
La formulazione dielettrica di base è disponibile in due configurazioni di lamina di rame per soddisfare le specifiche esigenze applicative:

F4BM217: Utilizza una lamina di rame elettrodepositata (ED) standard. Questa variante è una soluzione conveniente per applicazioni generali ad alta frequenza in cui l'intermodulazione passiva (PIM) non è un requisito critico.

F4BME217: Abbina lo stesso dielettrico con rame a lamina trattata inversamente (RTF). Questa combinazione offre eccellenti prestazioni PIM, consente una definizione della linea più precisa e riduce la perdita del conduttore per circuiti esigenti e di alta precisione.

Prestazioni su misura attraverso la scienza dei materiali:
Le proprietà elettriche e meccaniche di F4BM217 sono regolate con precisione regolando il rapporto tra PTFE e tessuto di fibra di vetro all'interno del composito. Ciò consente costanti dielettriche controllate mantenendo al contempo caratteristiche di bassa perdita e una maggiore stabilità dimensionale.

Una costante dielettrica più elevata si ottiene aumentando il contenuto di fibra di vetro, il che migliora la stabilità dimensionale, abbassa il coefficiente di espansione termica e riduce la deriva della temperatura.

Questa regolazione comporta un compromesso equilibrato, poiché un rapporto di fibra di vetro più elevato può comportare un aumento marginale della perdita dielettrica.

Questa flessibilità di progettazione consente agli ingegneri di selezionare il grado di materiale ottimale per un perfetto equilibrio tra prestazioni elettriche, robustezza meccanica e requisiti di elaborazione.

Casi applicativi tipici

-Microonde, RF e radar

-Sfasatori, componenti passivi

-Divisori di potenza, accoppiatori, combinatori

-Reti di alimentazione, antenne phased array

-Comunicazioni satellitari, antenne per stazioni base
