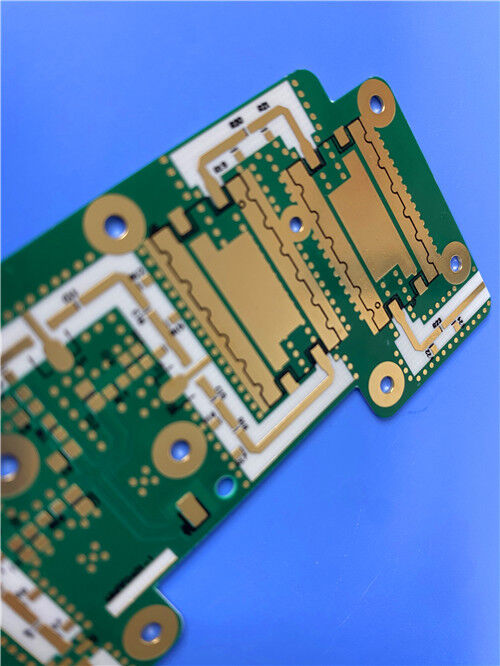

Questo PCB utilizza come materiale di base Rogers CLTE-AT, presenta una finitura superficiale Immersion Gold e è rigorosamente conforme agli standard di qualità IPC-Class-2.con un'intensità di potenza superiore a 50 WLa finitura Immersion Gold offre eccezionale resistenza alla corrosione, solderabilità e affidabilità a lungo termine.che lo rende ben adatto per processi di montaggio di precisione.
Dettagli della costruzione del PCB
| Parametro di costruzione |
Specificità |
| Materiale di base |
Rogers CLTE-AT (composto in PTFE in ceramica microdispersa con rinforzo in fibra di vetro tessuto) |
| Numero di strati |
di larghezza inferiore o uguale a 20 mm |
| Dimensioni della scheda |
56 mm × 99 mm per unità, con tolleranza dimensionale di ±0,15 mm |
| Traccia/spazio minimo |
4 mils (traccia) e 6 mils (spazio), minimo |
| Dimensione minima del foro |
0.3 mm |
| Via cieca |
Non utilizzato |
| Spessore della tavola finita |
0.2 mm |
| Peso del rame finito |
1 oz (1,4 ml) su entrambi gli strati esterni |
| Via spessore del rivestimento |
20 μm, garantendo una conduttività affidabile degli strati intermedi |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Filtro di seta nero applicato sullo strato superiore; non sullo strato inferiore |
| Maschera di saldatura |
Maschera di saldatura verde sul livello superiore; nessuna maschera di saldatura sul livello inferiore |
| Controllo della qualità |
Test elettrici al 100% effettuati prima della spedizione per eliminare eventuali difetti |
Stack-su Configurazione
| Strato |
Specificità |
Funzione |
| Strato di rame 1 |
spessore di 35 μm (1 oz) |
Strato di segnale superiore, integrato con vetrina nera e maschera di saldatura verde |
| Substrato CLTE-AT |
0spessore di.13 mm (5 millimetri) |
Strato di nucleo dielettrico a bassa perdita con eccezionale stabilità dimensionale |
| Strato di rame 2 |
spessore di 35 μm (1 oz) |
Strato di segnale inferiore, senza filtro di seta o maschera di saldatura |
Rogers CLTE-AT Materiale Introduzione
I laminati Rogers CLTE-AT fungono da soluzione commerciale nella linea di prodotti CLTETM, adottando tecnologie di base da laminati CLTE-XTTM con modifiche ottimizzate per i costi.Ciò si traduce in una costante dielettrica di 3.00 e un profilo di spessore unico rispetto alle varianti CLTE-XT.I laminati CLTE-AT integrano un rinforzo in fibra di vetro tessuto per ottenere un'eccezionale stabilità dimensionale, un attributo critico per assemblaggi complessi, in particolare con substrati sottili (0,005 ‰ e 0,010 ‰).
I laminati CLTE-AT offrono la migliore perdita di inserimento (S21) e una bassa tangente di perdita (0,0013) nel mercato commerciale, al secondo posto solo dopo CLTE-XT.Raggiungono una resistenza superiore della buccia senza fare affidamento sul perdenteInoltre, CLTE-AT presenta un basso CTE su tutti gli assi XYZ e un TCEr estremamente basso, garantendo stabilità di fase elettrica, stabilità Dk,e stabilità meccanica su un intervallo di temperatura di esercizio da -55°C a 150°C- conserva i vantaggi competitivi dei laminati CLTE, tra cui un minimo di umidità e assorbimento chimico di processo, facilità di lavorazione,e maggiore conduttività termica per una migliore capacità di trasferimento di calore e gestione dell'energia.
Caratteristiche del materiale CLTE-AT
| Categoria |
Caratteristica |
Specificità |
| Integrità del segnale |
Composizione del materiale |
Composto in ceramica/PTFE per microonde |
| Performance meccanica |
Armature in fibra di vetro tessuta |
| Perdita di inserimento |
Miglior in classe (S21) |
| Stabilità termica ed elettrica |
Tangente di perdita |
0.0013 |
| Costante dielettrica (Dk) |
30,00 ± 0.04 |
| Conduttività termica |
00,64 W/mK |
| CTE (assi XYZ) |
8/8/20 ppm/°C |
| Proprietà fisiche |
Indice di infiammabilità |
UL 94-V0 |
| Assorbimento di umidità |
00,03% |
| Proprietà di fuoriuscita di gas |
TML 0,04%, CVCM 0, WVR 0 |
Benefici materiali del CLTE-AT
-Eccezionale stabilità meccanica: il CLTE-AT possiede proprietà meccaniche superiori, resistente al sollevamento e al flusso di freddo per mantenere la stabilità dimensionale a lungo termine anche in ambienti operativi difficili.
-Resistenza chimica ai processi: il materiale mostra una elevata resistenza ai prodotti chimici di processo, riducendo efficacemente i danni durante l'incisione, il rivestimento e altre procedure di fabbricazione di PCB.
- Adesione al rame ottimizzata: raggiunge un'eccellente resistenza alla buccia senza dover fare affidamento su superfici di rame più ruvide e meno resistenti, preservando l'integrità del segnale garantendo al contempo un legame affidabile del rame.
- Facile lavorabilità: compatibile con i processi di fabbricazione standard di PCB, eliminando la necessità di tecniche specializzate e riducendo la complessità della produzione.
Applicazioni tipiche
-Radar automobilistici e applicazioni di cruise control adattivo
- Applicazioni a microonde/RF
- Antenne sensibili alla fase/temperatura
- Applicazioni elettroniche sensibili alle fasi
-Filtri a RF e a microonde
Qualità e disponibilità
Questo PCB è conforme agli standard di qualità IPC-Classe 2, garantendo prestazioni affidabili per l'elettronica commerciale e industriale.sostenere progetti globali e consegne internazionali tempestive.
