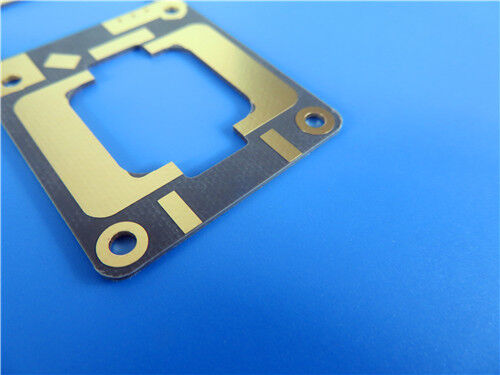

Questa PCB utilizza Rogers RT duroid 5880LZ come materiale di base e aderisce rigorosamente agli standard di qualità IPC-Class-2. Configurato come una struttura rigida a 2 strati, è specificamente progettato per soddisfare le rigorose esigenze prestazionali dei sistemi elettronici ad alta frequenza e con peso critico. Il materiale RT duroid 5880LZ conferisce alla PCB eccezionale stabilità dielettrica, prestazioni a basse perdite e caratteristiche di leggerezza, rendendola altamente adatta per applicazioni aerospaziali, militari e di comunicazione mission-critical.
Specifiche PCB
| Parametro di costruzione |
Dettagli |
| Materiale di base |
Rogers RT duroid 5880LZ (composito PTFE riempito) |
| Numero di strati |
Struttura rigida a 2 strati |
| Dimensioni della scheda |
78 mm x 96 mm per pezzo, con una tolleranza di ±0,15 mm |
| Traccia/Spazio |
Minimo 5 mils (traccia) / 6 mils (spazio) |
| Dimensione minima del foro |
0,25 mm |
| Via ciechi |
No |
| Spessore della scheda finita |
0,3 mm |
| Peso del rame finito |
1oz (equivalente a 1,4 mils) su entrambi gli strati esterni |
| Spessore della placcatura via |
20 μm |
| Finitura superficiale |
Oro a immersione, |
| Serigrafia |
Serigrafia bianca sullo strato superiore |
| Maschera di saldatura |
Maschera di saldatura verde sullo strato superiore |
| Controllo qualità |
Test elettrici al 100% eseguiti prima della spedizione |
Stack-Configurazione up
La PCB rigida a 2 strati adotta uno stackup ottimizzato per massimizzare i vantaggi prestazionali del materiale Rogers RT duroid 5880LZ. La struttura dello stackup (dall'alto verso il basso) è la seguente:
| Strato |
Specifiche |
Funzione |
| Strato di rame 1 |
Spessore 35 μm (1oz) |
Strato di segnale superiore con serigrafia bianca e maschera di saldatura verde |
| Nucleo RT duroid 5880LZ |
Spessore 0,254 mm (10mil) |
Base dielettrica a basse perdite che garantisce prestazioni stabili ad alta frequenza |
| Strato di rame 2 |
Spessore 35 μm (1oz) |
Strato di segnale inferiore senza serigrafia o maschera di saldatura |
Introduzione al materiale RT duroid 5880LZ
Rogers RT duroid 5880LZ è un materiale composito in politetrafluoroetilene (PTFE) riempito ad alte prestazioni, progettato specificamente per applicazioni circuitali a stripline e microstrip che richiedono prestazioni superiori ad alta frequenza. La sua esclusiva formulazione di riempitivo si traduce in una struttura leggera a bassa densità, che lo rende la scelta ideale per sistemi ad alte prestazioni sensibili al peso.
Un vantaggio chiave dei laminati RT duroid 5880LZ è la loro costante dielettrica uniforme su tutti i pannelli, che rimane stabile su un'ampia gamma di frequenze. Il fattore di dissipazione eccezionalmente basso del materiale estende la sua usabilità alle frequenze della banda Ku e superiori, garantendo una minima attenuazione del segnale nelle operazioni ad alta frequenza. Inoltre, RT duroid 5880LZ è facilmente lavorabile, tagliabile e cesoiabile, con un'eccellente resistenza a tutti i solventi e reagenti, sia caldi che freddi, comunemente utilizzati nei processi di incisione, placcatura dei bordi e placcatura dei fori delle PCB.
Caratteristiche principali di RT duroid 5880LZ
I laminati RT duroid 5880LZ presentano eccezionali proprietà elettriche, meccaniche e termiche, tra cui:
| Proprietà |
Specifiche |
Descrizione |
| Costante dielettrica (Dk) |
2,0 ± 0,04 a 10 GHz e 23°C |
Garantisce una propagazione del segnale coerente e il controllo dell'impedenza nei circuiti ad alta frequenza. |
| Fattore di dissipazione (Df) |
0,0021 - 0,0027 a 10 GHz e 23°C |
Riduce al minimo l'attenuazione del segnale e la perdita di energia, consentendo il funzionamento nella banda Ku e superiori. |
| Coefficiente di espansione termica (CTE) sull'asse Z |
40 ppm/°C |
Riduce lo stress termico e garantisce la stabilità dimensionale in caso di fluttuazioni di temperatura. |
| Proprietà di degassamento |
TML 0,01%, CVCM 0,01%, WVR 0,01% |
Soddisfa i severi requisiti di basso degassamento per applicazioni aerospaziali e ad alta affidabilità. |
| Densità |
1,4 gm/cm³ |
Struttura leggera, ideale per sistemi aerei e militari sensibili al peso. |
| Valutazione di infiammabilità |
UL 94 V-0 |
Conforme ai severi standard di sicurezza antincendio per i componenti elettronici. |
| Compatibilità senza piombo |
Processo senza piombo compatibile |
Si allinea agli standard di produzione moderni e alle normative ambientali. |
Applicazioni tipiche
Sfruttando il suo design leggero, la bassa perdita dielettrica e la stabilità ad alta frequenza, questa PCB è ideale per le seguenti applicazioni critiche:
-Sistemi di antenne aviotrasportate
-Reti di alimentazione leggere
-Sistemi radar militari
-Sistemi di guida missilistica
-Antenne radio digitali punto-punto
Qualità e disponibilitàQuesta PCB è rigorosamente conforme agli standard di qualità IPC-Class-2, che garantiscono prestazioni affidabili. L'artwork è fornito in formato Gerber RS-274-X, lo standard del settore per la produzione di PCB. Inoltre, questa PCB è disponibile in tutto il mondo, supportando efficacemente i requisiti dei progetti globali e consentendo consegne puntuali.
