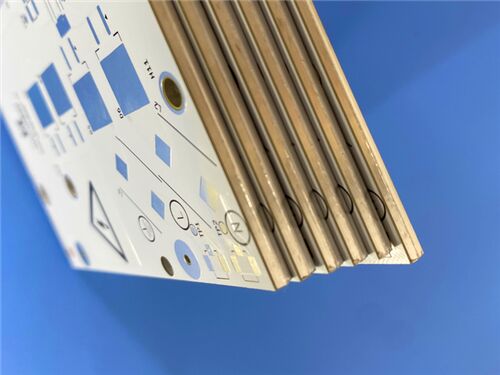

PCB in alluminio a doppia faccia con oro a immersione

Questa scheda di circuito stampato (PCB) presenta una configurazione a doppio lato di substrato di alluminio sandwich, specificamente progettata per applicazioni ad alta dissipazione del calore.Aderisce a rigorosi criteri dimensionali e di prestazione per soddisfare i requisiti operativi dei sistemi elettronici ad alta affidabilità.

Specificativi dei PCB

Che cos'è un circuito stampato a nucleo metallico (MCPCB)?

ATavola di circuiti stampati a nucleo metallico (MCPCB)è un tipo specializzato di PCB che utilizza un substrato metallico, in genere alluminio, anche se come nucleo può essere utilizzato anche rame o ferro, sostituendo il tradizionale substrato isolante FR-4.La sua funzione principale è quella di migliorare la dissipazione del calore, che affronta il problema dell'accumulo di calore nei componenti elettronici ad alta potenza quali LED e amplificatori di potenza.il nucleo metallico trasferisce in modo efficiente il calore generato dai componenti a un dissipatore di calore esterno, migliorando così l'affidabilità dei componenti e prolungando la loro durata di vita.e capacità di schermatura elettromagnetica.

Differenze tra doppia-StratoSottostrato di alluminio sandwich e doppia-StratoSubstrato di alluminio a una sola faccia

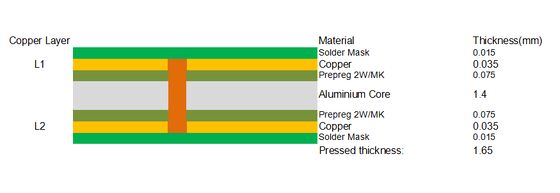

Doppio...StratoSubstrato di alluminio sandwich

Caratteristiche strutturali: il nucleo di questo substrato è un strato di alluminio.con uno strato di foglio di rame premuto sul lato esterno di ciascun strato isolante per formare due strati di circuito separati superiore e inferiore.

Semplice comprensione:Il nucleo di alluminio è posizionato al centro, con strati di circuito su entrambi i lati, simile a un "cookie sandwich"," dove l' alluminio serve come riempimento e i due strati di rame fungono da strati di biscottiEntrambi i lati possono condurre il calore al nucleo in alluminio, consentendo una dissipazione del calore uniforme su tutta la scheda.

Doppio...StratoSubstrato di alluminio a una sola faccia

Caratteristiche strutturali: a differenza della struttura sandwich, questo tipo di substrato ha solo un substrato di alluminio su un lato che funge da strato di dissipazione del calore,mentre l'altro lato è fatto di materiali isolanti ordinari come FR-4Sebbene abbia due strati di foglio di rame (situati sul primo e sul secondo strato superiore), solo il lato con il substrato di alluminio può condurre efficacemente il calore al nucleo di alluminio.

Semplice comprensione:L'alluminio è presente solo su un lato della tavola, e il lato opposto non contribuisce alla dissipazione del calore." dove l' effetto di dissipazione del calore è limitato al lato contenente il nucleo di alluminio.
