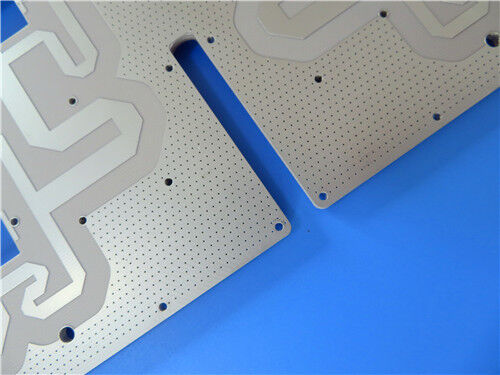

Questa PCB è una scheda rigida a 2 strati, costruita con Rogers DiClad 870 (un composito a base di PTFE rinforzato con fibra di vetro tessuta) come materiale di base, con finitura superficiale Immersion Silver. Adotta un peso di rame di 1 oz (1,4 mils) per gli strati esterni, con uno spessore finito della scheda di 0,2 mm e uno spessore di placcatura dei via di 20 µm, garantendo prestazioni stabili e una produzione precisa per applicazioni elettroniche ad alta richiesta.
Specifiche PCB
| Specifiche |
Dettagli |
| Materiale di base |
DiClad 870 |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
112 mm x 68 mm per pezzo, con una tolleranza di +/- 0,15 mm |
| Traccia/Spazio minimo |
6/7 mils |
| Dimensione foro minima |
0,25 mm |
| Via ciechi |
Nessuno |
| Spessore finito della scheda |
0,2 mm |
| Peso finito del rame |
1 oz (1,4 mils) per gli strati esterni |
| Spessore placcatura via |
20 µm |
| Finitura superficiale |
Argento per immersione |
| Serigrafia superiore |
Bianco |
| Serigrafia inferiore |
Nessuno |
| Maschera di saldatura superiore |
Nessuno |
| Maschera di saldatura inferiore |
Nessuno |
| Controllo qualità |
Test elettrico al 100% condotto prima della spedizione |
Stack-up PCB
Questa è una PCB rigida a 2 strati con la seguente struttura di stack-up (dall'alto verso il basso):
| Strato Stack-up |
Specifiche |
| Copper_layer_1 |
35 µm |
| Materiale di base DiClad 870 |
0,127 mm (5 mil) |
| Copper_layer_2 |
35 µm |
Tipo di artwork
Il formato artwork fornito per il processo di produzione della PCB è Gerber RS-274-X, che è il formato standard del settore per i dati di fabbricazione della PCB.
Standard accettato
Questa PCB è conforme allo standard IPC-Class-2, uno standard industriale ampiamente adottato per i circuiti stampati. IPC-Class-2 specifica i requisiti per la qualità, le prestazioni e l'affidabilità delle PCB, adatti alla maggior parte delle applicazioni commerciali e industriali in cui sono richieste prestazioni costanti e affidabilità moderata.
Disponibilità
Questa PCB è disponibile in tutto il mondo. Offriamo servizi logistici e di consegna affidabili per garantire spedizioni puntuali ai clienti in diversi paesi e regioni, supportando ordini sia in piccoli lotti che in grandi volumi. Che si tratti di imprese elettroniche regionali, istituti di ricerca o aziende tecnologiche globali, possiamo fornire una fornitura costante e un supporto post-vendita professionale per soddisfare le diverse esigenze del mercato.
Introduzione al materiale di base DiClad 870
I laminati Rogers DiClad 870 sono compositi a base di PTFE rinforzati con fibra di vetro tessuta, progettati per l'uso come substrati per circuiti stampati. Rispetto ad altri laminati della serie DiClad, DiClad 870 utilizza meno strati di fibra di vetro tessuta e un rapporto più elevato di contenuto di PTFE, il che gli consente di offrire costanti dielettriche (Dk) e fattori di dissipazione inferiori, mantenendo uno spessore simile.
Caratteristiche principali del DiClad 870
| Caratteristiche principali |
Specifiche |
| Costante dielettrica (Dk) |
2,33 a 10 GHz e 1 MHz, con umidità relativa (RH) del 50% |
| Fattore di dissipazione |
0,0013 a 10 GHz e 0,0009 a 1 MHz, con RH del 50% |
| Coefficiente di temperatura della costante dielettrica (TcDK) |
-161 ppm/°C, compreso tra -10°C e 140°C a 10 GHz |
| Resistenza all'arco |
>180 secondi |
| Assorbimento di umidità |
0,02% |
| Coefficiente di espansione termica (CTE) |
17 ppm/°C (asse X), 29 ppm/°C (asse Y), 217 ppm/°C (asse Z) |
| Resistenza allo strappo del rame |
14 lbs/in, testato a 288°C per 10 secondi |
| Infiammabilità |
Grado UL 94-V0 |
Vantaggi principali
- Minimo assorbimento di umidità tra i compositi a base di PTFE, garantendo prestazioni stabili in vari ambienti
- Costante dielettrica (Dk) stabile su un'ampia gamma di frequenze, garantendo una trasmissione del segnale coerente
- La bassa Dk supporta larghezze di linea maggiori, il che aiuta a ridurre la perdita di inserzione e a migliorare l'integrità del segnale
Applicazioni tipiche
- Reti di alimentazione radar
- Reti commerciali a phased array
- Antenne per stazioni base a bassa perdita
- Sistemi di guida
- Antenne radio digitali
- Filtri, accoppiatori e amplificatori a basso rumore (LNA)
Conclusione
Con i suoi vantaggi principali, questa PCB è una soluzione affidabile e ad alte prestazioni per applicazioni elettroniche ad alta richiesta. È ben adatta a professionisti e aziende coinvolti in reti di alimentazione radar, antenne per stazioni base e componenti associati, nonché a istituti di ricerca e sviluppo e aziende tecnologiche che producono sistemi di guida e antenne radio digitali. La sua disponibilità globale, i rigorosi test elettrici pre-spedizione e il supporto flessibile degli ordini soddisfano efficacemente le esigenze specializzate ad alte prestazioni delle imprese elettroniche regionali e globali.
