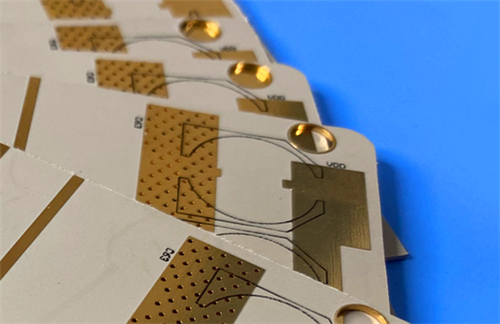

Questo PCB rigido ad alta frequenza personalizzato a 2 strati è fabbricato con substrato dielettrico termoindurente Wangling WL-CT300, progettato per applicazioni RF, microonde e sistemi di antenna ad alta affidabilità. La scheda adotta una finitura superficiale placcata in oro puro, con serigrafia nera stampata sullo strato superiore, nessuna serigrafia sullo strato inferiore ed è costruita senza maschera di saldatura bifacciale.
Specifiche del PCB
| Elemento parametro |
Specifica |
| Materiale di base |
Materiale dielettrico termoindurente ad alta frequenza WL-CT300 |
| Conteggio degli strati |
PCB rigido a 2 strati |
| Dimensioni della scheda |
66,04 mm × 43,18 mm (1 pezzo), tolleranza dimensionale: ±0,15 mm |
| Traccia/spazio minimo |
4 mil / 5 mil |
| Dimensione minima del foro meccanico |
0,25 mm |
| Tramite tipo |
Non sono stati adottati passaggi ciechi; vengono utilizzati solo via a foro passante |
| Spessore del pannello finito |
0,25 mm |
| Peso in rame rifinito con strato esterno |
1 oncia (1,4 mil) |
| Tramite lo spessore della placcatura |
20μm |
| Finitura superficiale |
Placcatura in oro puro |
| Strato serigrafico |
Serigrafia nera sulla superficie superiore; nessuna serigrafia sulla superficie inferiore |
| Strato della maschera di saldatura |
Nessuna maschera di saldatura superiore e inferiore |
| Prova di qualità |
Test completo di continuità elettrica e isolamento al 100% implementato prima della spedizione |
Struttura impilabile a strati PCB
| Nome del livello |
Specifica |
| Strato di rame 1 (strato superiore) |
Spessore rame finito 35μm |
| Nucleo dielettrico |
Materiale ad alta frequenza Wangling WL-CT300, spessore 0,127 mm (5 mil) |
| Strato di rame 2 (strato inferiore) |
Spessore rame finito 35μm |
Grafica e standard di qualità
Formato della grafica: vengono forniti dati Gerber RS-274-X pronti per la produzione, che è lo standard industriale universale per garantire un modello di circuito preciso e una piena compatibilità di produzione.
Standard di qualità: prodotto e ispezionato in conformità con i criteri di affidabilità IPC-Class-2, soddisfacendo i requisiti standard delle applicazioni elettroniche commerciali e industriali.
Copertura della fornitura: facilita la spedizione globale per soddisfare i requisiti del progetto.
Panoramica dei materiali Wangling WL-CT300

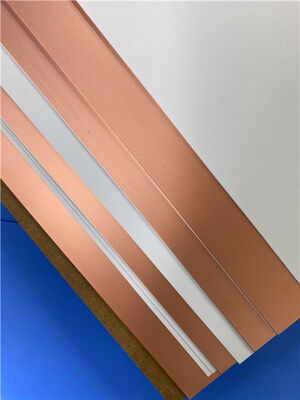

Wangling WL-CT300 è un laminato rivestito in rame termoindurente ad alte prestazioni su misura per applicazioni ad alta frequenza. È costituito da resina idrocarburica, riempitivo ceramico composito e rinforzo in fibra di vetro, offrendo eccellenti proprietà dielettriche a bassa perdita per soddisfare i rigorosi requisiti di progettazione dei circuiti ad alta frequenza.
Distinto dai substrati PTFE convenzionali, WL-CT300 supporta i processi di fabbricazione FR4 standard, offrendo una lavorazione più semplice, una maggiore uniformità di produzione e una migliore efficienza dei costi. Serve come alternativa ad alte prestazioni ai materiali ad alta frequenza equivalenti importati.
La combinazione sinergica di resina idrocarburica e ceramica composita consente una costante dielettrica e una tangente di perdita stabili, un basso coefficiente di dilatazione termica e un'eccezionale resistenza alle alte temperature. Con una temperatura di transizione vetrosa (Tg) superiore a 280°C, questo materiale mantiene una stabilità strutturale ed elettrica superiore per scenari ad alta frequenza ad alta affidabilità.
Caratteristiche prestazionali del materiale principale
Proprietà dielettriche stabili a bassa perdita: presenta una perdita ultra-bassa costante ad alta frequenza (DK=3,00, DF=0,0025 a 10 GHz/23°C) per garantire una trasmissione del segnale ad alta frequenza stabile e accurata.
Eccezionale stabilità termica: il basso TCDK, l'elevata conduttività termica e l'altissima Tg forniscono un'eccellente stabilità termica e capacità di dissipazione del calore a temperature variabili.
Elevata stabilità meccanica e strutturale: il CTE ben abbinato al rame riduce lo stress termico, migliorando la stabilità strutturale e l'affidabilità per l'utilizzo ad alta densità e ad alta temperatura.
Adattabilità ambientale superiore: il basso assorbimento di umidità garantisce prestazioni elettriche e meccaniche costanti, adattandosi ad ambienti esterni e industriali complessi a lungo termine.
Proprietà dei materiali WL-CT300
| Costante dielettrica (DK) |
3,00 a 10 GHz/23°C |
| Fattore di dissipazione (DF) |
0,0025 a 10 GHz |
| Coefficiente termico della costante dielettrica (TCDK) |
27 ppm/°C |
| Conducibilità termica |
0,41 W/m·K |
| Coefficiente di dilatazione termica (CTE) |
Asse X: 15 ppm/°C; Asse Y: 14 ppm/°C; Asse Z: 31 ppm/°C |
| Assorbimento dell'umidità |
0,15% |
| Temperatura di transizione vetrosa (Tg) |
>280°C |
| Foglio di rame applicabile |
Foglio di rame elettrolitico standard: 0,5 once, 1 oncia |
Scenari applicativi tipici
Beneficiando di una perdita ultra-bassa ad alta frequenza, di un'eccezionale stabilità termica, di prestazioni meccaniche affidabili e di producibilità compatibile con FR4, i PCB WL-CT300 sono ampiamente applicati in sistemi RF, microonde e antenne ad alta precisione, coprendo i seguenti campi:
- Antenne per stazioni base e antenne per comunicazioni satellitari
- Radar automobilistici, sensori montati su veicoli e sistemi di navigazione
- Moduli amplificatori di potenza ad alta frequenza
- Apparecchiatura sintonizzatore satellitare ad alta frequenza (LNB).
- Dispositivi RF, filtri a microonde e duplexer
- Antenne WIMAX e sistemi di antenne distribuite (DAS)
