Il doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per l'alto circuito di Frequancy delle combinatrici

DK2.65 PTFE Double Sided With OSP and Green Mask for Combiners High Frequancy Circuit Board
DK2.65 PTFE Double Sided With OSP and Green Mask for Combiners High Frequancy Circuit Board DK2.65 PTFE Double Sided With OSP and Green Mask for Combiners High Frequancy Circuit Board DK2.65 PTFE Double Sided With OSP and Green Mask for Combiners High Frequancy Circuit Board DK2.65 PTFE Double Sided With OSP and Green Mask for Combiners High Frequancy Circuit Board

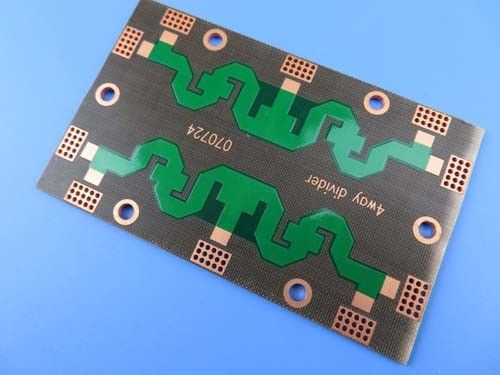

Grande immagine :  Il doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per l'alto circuito di Frequancy delle combinatrici

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-011.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: PTFE Spessore del PWB: 1.6mm
Peso di rame: 0,5 once Conteggio di strato: 2 strati
Maschera della lega per saldatura: Verde di lucentezza Dimensione del PWB: 89 x 61mm=1PCS
Finitura superficia: OSP
Evidenziare:

Circuito stampato ad alta frequenza di PTFE

,

0.5 Oz High Frequency Printed Circuit Board

,

5 circuiti stampato ad alta frequenza di Oz



Il PWB ad alta frequenza sul doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per le combinatrici

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Il politetrafluoroetilene (breve per PTFE), conosciuto comunemente come «re di plastica», è un composto del polimero fatto di tetrafluoroetilene tramite polimerizzazione. Ha la stabilità chimica eccellente, la lubrificazione di resistenza della corrosione, e non viscosità di sigillatura e massime, isolamento e buon elettrici invecchiando la resistenza. Usato come organizzazione della plastica, può essere trasformato il tubo di PTFE, la barretta, la cinghia, il piatto, film ecc. Ha utilizzato generalmente negli alti requisiti prestazionali dei tubi, dei contenitori, delle pompe, delle valvole come pure del radar resistenti alla corrosione, le attrezzature di comunicazione ad alta frequenza, attrezzatura radiofonica.



Il politetrafluoroetilene (F4, PTFE) ha una serie di prestazione eccellente:

1. resistenza ad alta temperatura: temperatura a lungo termine di uso centigrado 200~260 gradi.

termoresistenza 2.low: ancora morbido centigrado a -100 gradi;

resistenza 3.corrosion: acqua regia resistente e tutti i solventi organici;

resistenza 4.climate: migliore vita invecchiante in plastica;

lubrificazione 5.high: con il più piccolo coefficiente di attrito in plastica (0,04);

6.Non-viscous: con tensione superficiale minima in prodotti solidi senza aderire a qualsiasi sostanza;

7.non-toxic: con inerzia fisiologica;

le proprietà elettriche 8.excellent, ideali per la classe di C di materiali isolanti, uno strato spesso della pila di giornale possono bloccare 1500 V di alta tensione;

9.smoother che ghiaccio.

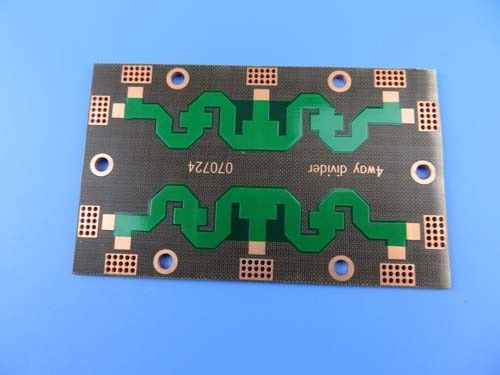

Il doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per l'alto circuito di Frequancy delle combinatrici 0



La F4BM-1/2è laminatasovrapponendosidelpannodi vetroverniciatoconlaresinadelteflon, secondolaformulazionescientificaedilprocessorigorosodellatecnologia. QuestoprodottoprendealcunivantaggisopraleseriediF4Bnellaprestazioneelettrica(vasta gammadellacostantedielettrica, dellatangentepiù bassadiangolodiperditadielettrica, dellaresistenzaaumentataedipiùstabilitàdellaprestazione)



Alle frequenze delle microonde e di rf, la costante dielettrica dei materiali di PTFE è bassa quanto 3,5 o sotto, che tiene il forte segnale durante la trasmissione attraverso il PWB, rendendole ideali per il superamento della limitazione ad alta velocità di FR-4.



La nostra capacità del PWB

Materiale del PWB: La vetroresina ha ricoperto PTFE
Codice: F4BM-1/2(seriedellafamiglia)
Costante dielettrica: 2,2, 2,55, 2,65, 3,0 e 3,5
Conteggio di strato: 1 strato, 2 strati ed a più strati
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Spessore del PWB: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento, OSP, ecc.


Specifiche del PWB

DIMENSIONE DEL PWB 89 x 61mm=1PCS
TIPO DEL BORDO PWB di microonda
Numero degli strati Il doppio ha parteggiato PWB
Componenti di superficie del supporto NO
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- 18um (0.5oz) +PLATE
PTFE 1.5mm
rame ------- 18um (0.5oz) +PLATE
TECNOLOGIA
Traccia e spazio minimi: 6mil/9mil
Fori minimi/massimi: 0.9/2.3mm
Numero dei fori differenti: 3
Numero dei luoghi di perforazione: 156
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 1
Controllo di impedenza no
MATERIALE DEL BORDO
In vetro epossidico: PTFE ER= 2,55
Esterno finale della stagnola: 1oz
Stagnola finale interna: 1oz
Altezza finale del PWB: 1,6 millimetri ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia OSP, spessore >0.2µm
Saldi la maschera per applicarsi a: SUPERIORE, minimo 12micron
Colore della maschera della lega per saldatura: Verde di lucentezza, Taiyo PSR-2000GT600D
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente Nessun silkscreen ha richiesto.
Colore della leggenda componente Nessun silkscreen ha richiesto.
Produttore Name o logo: Nessun silkscreen ha richiesto.
VIA Foro metallizzato (PTH), via aperto.
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.

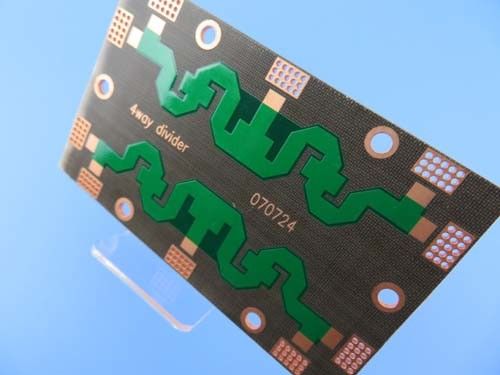

Il doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per l'alto circuito di Frequancy delle combinatrici 1



Proprietà elettriche di F4B PTFE

Nome Condizione di prova Unità Valore
Densità Stato normale g/ cm3 2,1~2,35
Assorbimento dell'umidità Immersione nell'acqua distillata di 20±2℃ per 24 ore % ≤0.02
Temperatura di funzionamento Camera massima minima di temperatura -50℃~+260℃
Conducibilità termica   W/m/k 0,8
CTE (tipico) 0~100℃ (εr: 2.1~2.3) ppm/℃ 25(x)
34(y)
252(z)
CTE (tipico) 0~100℃ (εr: 2.3~2.9) ppm/℃ 14(x)
21(y)
173(z)
CTE (tipico) 0~100℃ (εr: 2.9~3.5) ppm/℃ 12(x)
15(y)
95(z)
Fattore di restringimento 2 ore in acqua bollente % 0,0002
Resistività di superficie CC 500V Stato normale M. ·Ω ≥1×104
Umidità e temperatura costanti ≥1×103
Resistività di volume Stato normale MΩ.cm ≥1×106
Umidità e temperatura costanti ≥1×105
Pin Resistance CC 500V Stato normale ≥1×105
Umidità e temperatura costanti ≥1×103
Resistenza dielettrica di superficie Stato normale d=1mm (Kv/mm) ≥1.2
Umidità e temperatura costanti ≥1.1
Costante dielettrica 10GHZ εr 2,20, 2,55, 2,65, 3,0, 3,5
(±2%)
Fattore di dissipazione 10GHZ tgδ 2,2 ≤7×10-4
2,55~2,65 ≤1×10-3
3,0~3,5 ≤1.5×10-3



Il doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per l'alto circuito di Frequancy delle combinatrici 2



Il doppio di DK2.65 PTFE ha parteggiato per OSP e la maschera verde per l'alto circuito di Frequancy delle combinatrici 3
