Materiale di base: | PTFE | Conteggio di strato: | 2 strati |
---|---|---|---|
Spessore del PWB: | 1.5mm | Dimensione del PWB: | 67 x 85 millimetri =1up |
Peso di rame: | 3oz | Finitura superficia: | HASL senza piombo |
Evidenziare: | bordo del PWB del teflon di 1.5mm,bordo del PWB del teflon 1up,PWB senza piombo 1up |

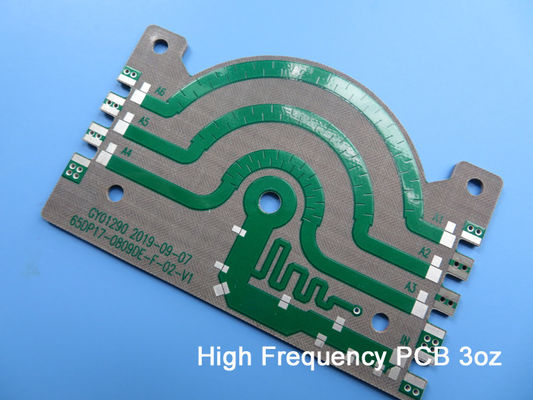

Il bordo del PWB di PTFE ha costruito sul piatto di 1.5mm PTFE con i cuscinetti del rame 3oz e dell'argento di immersione per l'amplificatore di potenza
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Il politetrafluoroetilene (breve per PTFE), conosciuto comunemente come «re di plastica», è un composto del polimero fatto di tetrafluoroetilene tramite polimerizzazione. Ha la stabilità chimica eccellente, la lubrificazione di resistenza della corrosione, e non viscosità di sigillatura e massime, isolamento e buon elettrici invecchiando la resistenza. Usato come organizzazione della plastica, può essere trasformato il tubo di PTFE, la barretta, la cinghia, il piatto, film ecc. Ha utilizzato generalmente negli alti requisiti prestazionali dei tubi, dei contenitori, delle pompe, delle valvole come pure del radar resistenti alla corrosione, le attrezzature di comunicazione ad alta frequenza, attrezzatura radiofonica.
Il politetrafluoroetilene (F4, PTFE) ha una serie di prestazione eccellente:
1. resistenza ad alta temperatura: temperatura a lungo termine di uso centigrado 200~260 gradi.
termoresistenza 2.low: ancora morbido centigrado a -100 gradi;
resistenza 3.corrosion: acqua regia resistente e tutti i solventi organici;
resistenza 4.climate: migliore vita invecchiante in plastica;
lubrificazione 5.high: con il più piccolo coefficiente di attrito in plastica (0,04);
6.Non-viscous: con tensione superficiale minima in prodotti solidi senza aderire a qualsiasi sostanza;
7.non-toxic: con inerzia fisiologica;
le proprietà elettriche 8.excellent, ideali per la classe di C di materiali isolanti, uno strato spesso della pila di giornale possono bloccare 1500 V di alta tensione;
9.smoother che ghiaccio.
F4BM-1/2 è laminato sovrapponendosi del panno di vetro verniciato con la resina del teflon, secondo la formulazione scientifica ed il processo rigoroso della tecnologia. Questo prodotto prende alcuni vantaggi sopra le serie di F4B nella prestazione elettrica (vasta gamma della costante dielettrica, della tangente più bassa di angolo di perdita dielettrica, della resistenza aumentata e di più stabilità della prestazione)
Alle frequenze delle microonde e di rf, la costante dielettrica dei materiali di PTFE è bassa quanto 3,5 o sotto, che tiene il forte segnale durante la trasmissione attraverso il PWB, rendendole ideali per il superamento della limitazione ad alta velocità di FR-4.
Applicazione
LNA, convertitore dell'acquisizione dei dati del radar, spettro sparso, antenna 4G
DIMENSIONE DEL PWB | 67 x 85 millimetri =1up |
TIPO DEL BORDO | Il doppio ha parteggiato PWB |
Numero degli strati | 2 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 105um (1 oncia) +plate |
F4B PTFE 1.5mm | |
rame ------- 105um (1oz) + strato del piatto BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | mil 7,9 mil/5,9 |
Fori minimi/massimi: | 0,4 millimetri/0,4 millimetri |
Numero dei fori differenti: | 1 |
Numero dei luoghi di perforazione: | 1 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | PTFE |
Esterno finale della stagnola: | 3oz |
Stagnola finale interna: | N/A |
Altezza finale del PWB: | 1.5mm |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Argento di immersione |
Saldi la maschera per applicarsi a: | N/A |
Colore della maschera della lega per saldatura: | N/A |
Tipo della maschera della lega per saldatura: | N/A |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | N/A |
Colore della leggenda componente | N/A |
Produttore Name o logo: | N/A |
VIA | Foro metallizzato (PTH), dimensione minima 0.4mm. |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
La nostra capacità del PWB
Materiale del PWB: | La vetroresina ha ricoperto PTFE |
Codice: | F4BM-1/2(seriedellafamiglia) |
Costante dielettrica: | 2,2, 2,55, 2,65, 3,0 e 3,5 |
Conteggio di strato: | 1 strato, 2 strati ed a più strati |
Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
Spessore del PWB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
Finitura superficia: | Rame nudo, HASL, ENIG, argento, OSP, ecc. |
Proprietà elettriche di F4B PTFE
Nome | Condizione di prova | Unità | Valore | |||
Densità | Stato normale | g/ cm3 | 2,1~2,35 | |||
Assorbimento dell'umidità | Immersione nell'acqua distillata di 20±2℃ per 24 ore | % | ≤0.02 | |||
Temperatura di funzionamento | Camera massima minima di temperatura | ℃ | -50℃~+260℃ | |||
Conducibilità termica | W/m/k | 0,8 | ||||
CTE (tipico) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
34(y) | ||||||
252(z) | ||||||
CTE (tipico) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
21(y) | ||||||
173(z) | ||||||
CTE (tipico) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
15(y) | ||||||
95(z) | ||||||
Fattore di restringimento | 2 ore in acqua bollente | % | 0,0002 | |||
Resistività di superficie | CC 500V | Stato normale | M. ·Ω | ≥1×104 | ||
Umidità e temperatura costanti | ≥1×103 | |||||
Resistività di volume | Stato normale | MΩ.cm | ≥1×106 | |||
Umidità e temperatura costanti | ≥1×105 | |||||
Pin Resistance | CC 500V | Stato normale | MΩ | ≥1×105 | ||
Umidità e temperatura costanti | ≥1×103 | |||||
Resistenza dielettrica di superficie | Stato normale | d=1mm (Kv/mm) | ≥1.2 | |||
Umidità e temperatura costanti | ≥1.1 | |||||
Costante dielettrica | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
(±2%) | ||||||
Fattore di dissipazione | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
2,55~2,65 | ≤1×10-3 | |||||
3,0~3,5 | ≤1.5×10-3 |
