Dettagli:
Termini di pagamento e spedizione:
|
Materiale di base: | La vetroresina ha ricoperto PTFE | Conteggio di strato: | 1 strato, 2 strati ed a più strati |
---|---|---|---|
Spessore del PWB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
Finitura superficia: | Rame nudo, HASL, ENIG, argento, OSP, ecc. | ||
Evidenziare: | bordo del PWB del teflon di 0.8mm,bordo del PWB del teflon del rame 2oz,circuito stampato del rame 2oz |

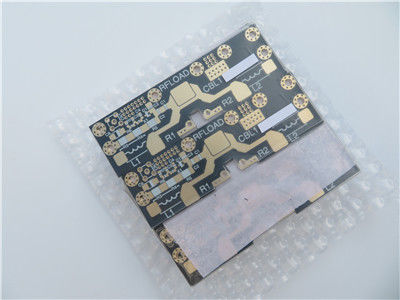

Rame ad alta frequenza 0.8mm del PWB 2oz di F4B PTFE spessi con l'oro di immersione per gli amplificatori a basso rumore
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Il politetrafluoroetilene (breve per PTFE), conosciuto comunemente come «re di plastica», è un composto del polimero fatto di tetrafluoroetilene tramite polimerizzazione. Ha la stabilità chimica eccellente, la lubrificazione di resistenza della corrosione, e non viscosità di sigillatura e massime, isolamento e buon elettrici invecchiando la resistenza. Usato come organizzazione della plastica, può essere trasformato il tubo di PTFE, la barretta, la cinghia, il piatto, film ecc. Ha utilizzato generalmente negli alti requisiti prestazionali dei tubi, dei contenitori, delle pompe, delle valvole come pure del radar resistenti alla corrosione, le attrezzature di comunicazione ad alta frequenza, attrezzatura radiofonica.
Prestazione eccellente:
1. resistenza ad alta temperatura: temperatura a lungo termine di uso centigrado 200~260 gradi.
2. resistenza di bassa temperatura: ancora morbido centigrado a -100 gradi;
3. resistenza della corrosione: acqua regia resistente e tutti i solventi organici;
4. resistenza di clima: migliore vita invecchiante in plastica;
5. alta lubrificazione: con il più piccolo coefficiente di attrito in plastica (0,04);
6. Non viscoso: con tensione superficiale minima in prodotti solidi senza aderire a qualsiasi sostanza;
7. non tossico: con inerzia fisiologica;
8. le proprietà elettriche eccellenti, ideali per la classe di C di materiali isolanti, uno strato spesso della pila di giornale possono bloccare 1500 V di alta tensione;
9. più liscio del ghiaccio.
PWB ad alta frequenza F4BM-1/2
F4BM-1/2 è laminato sovrapponendosi del panno di vetro verniciato con la resina del teflon, secondo la formulazione scientifica ed il processo rigoroso della tecnologia. Questo prodotto prende alcuni vantaggi sopra le serie di F4B nella prestazione elettrica (vasta gamma della costante dielettrica, della tangente più bassa di angolo di perdita dielettrica, della resistenza aumentata e di più stabilità della prestazione)
Alle frequenze delle microonde e di rf, la costante dielettrica dei materiali di PTFE è bassa quanto 3,5 o sotto, che tiene il forte segnale durante la trasmissione attraverso il PWB, rendendole ideali per il superamento della limitazione ad alta velocità di FR-4.
Capacità del PWB (PTFE)
Materiale del PWB: | La vetroresina ha ricoperto PTFE |
Codice: | F4BM-1/2(seriedellafamiglia) |
Costante dielettrica: | 2,2, 2,55, 2,65, |
3,0 e 3,5 | |
Conteggio di strato: | 1 strato, 2 strati ed a più strati |
Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
Spessore del PWB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
Finitura superficia: | Rame nudo, HASL, ENIG, argento, OSP, ecc. |
Scheda di dati di F4B (PTFE)
Nome | Condizione di prova | Unità | Valore | |||
Densità | Stato normale | g/ cm3 | 2.1~2.35 | |||
Assorbimento dell'umidità | Immersione nell'acqua distillata di 20±2℃ per 24 ore | % | ≤0.02 | |||
Temperatura di funzionamento | Camera massima minima di temperatura | ℃ | -50℃~+260℃ | |||
Conducibilità termica | W/m/k | 0,8 | ||||
CTE (tipico) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25 (x) | |||
34 (y) | ||||||
252 (z) | ||||||
CTE (tipico) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14 (x) | |||
21 (y) | ||||||
173 (z) | ||||||
CTE (tipico) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12 (x) | |||
15 (y) | ||||||
95 (z) | ||||||
Fattore di restringimento | 2 ore in acqua bollente | % | 0,0002 | |||
Resistività di superficie | CC 500V | Stato normale | M. ·Ω | ≥1×104 | ||
Umidità e temperatura costanti | ≥1×103 | |||||
Resistività di volume | Stato normale | MΩ.cm | ≥1×106 | |||
Umidità e temperatura costanti | ≥1×105 | |||||
Pin Resistance | CC 500V | Stato normale | MΩ | ≥1×105 | ||
Umidità e temperatura costanti | ≥1×103 | |||||
Resistenza dielettrica di superficie | Stato normale | d=1mm (Kv/mm) | ≥1.2 | |||
Umidità e temperatura costanti | ≥1.1 | |||||
Costante dielettrica | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 (±2%) | |||
Fattore di dissipazione | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
2.55~2.65 | ≤1×10-3 | |||||
3.0~3.5 | ≤1.5×10-3 |
