3 mm Nessun PTFE PCB a schermo di seta

Grande immagine : 3 mm Nessun PTFE PCB a schermo di seta

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949
Numero di modello:	BIC-100.V1.0

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	USD9.99-99.99
Imballaggi particolari:	Vuoto bags+Cartons
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Materiale di base:	Serie di PTFE F4B	Numero di strati:	1 strato, 2 strati, tipo a più strati e ibrido
Spessore del PCB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc.	Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	- No, no.	Fabbricazione a partire da fibre sintetiche:	- No, no.
Peso di rame:	0.5oz, 1oz, 2oz, 3oz	Surfacefinish:	Rame nudo, HASL, ENIG, latta ecc. di immersione.
Evidenziare:	Nessun bordo del PWB del teflon del Silkscreen , bordo del PWB del teflon di 3.0mm

Ciao a tutti.

Oggi parleremo di un tipo di circuito F4B ad alta frequenza con spessore di 3,0 mm.

La serie F4B di materiali ad alta frequenza comprende prevalentemente tessuti in fibra di vetro PTFE e tessuti in fibra di vetro PTFE riempiti di ceramica.Questa serie è una scelta conveniente e al tempo stesso affidabile grazie alla sua qualità costanteEssa trova il suo uso in varie applicazioni moderne come la navigazione, la comunicazione satellitare, il radar e le ultime tecnologie come le comunicazioni 4G e 5G.

Specificativi dei PCB
Numero di strati:	a doppio lato
Materiale di base:	F4B DK 2.2
Dimensione:	25 x 26 mm
Spessore finito	30,0 mm ± 10%
Peso di rame finito:	1 oz
SMOBC:	- No, no.
Finitura superficiale:	HASL Pb libero

Le specifiche principali di questa scheda sono di doppio lato, il substrato è F4B, DK a 2.2, 61mm di lunghezza per 62mm di larghezza, spessore finito a 3,0mm, rame finito a 1,0oz, nessuna maschera di saldatura nessuna serigrafia e la finitura superficiale è OSP.

Facciamo vedere la pila.
3 mm Nessun PTFE PCB a schermo di seta 0

Il materiale dielettrico F4b è nel mezzo di 2 strati di rame, mostrando costante dielettrica a 2.2, spessore di 3,0 mm.

3 mm Nessun PTFE PCB a schermo di seta 1

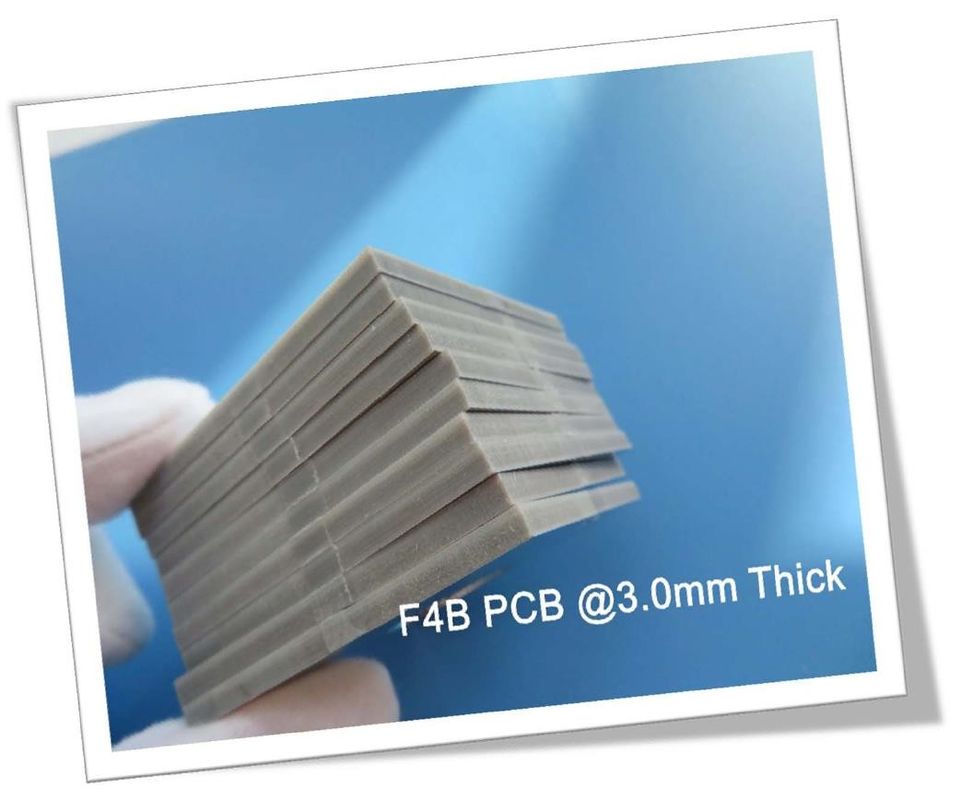

Questa è la foto di questa scheda. Il colore base del PCB F4B è marrone.

Capacità di PCB
Materiale per PCB:	PTFE
Codice:	Serie F4B
Costante dielettrica:	2.2, 2,55 e 2.65
Costante dielettrica:	2.17, 2.45, 2,75 e 3.0
Numero di strati:	1 strato, 2 strati, più strati, tipo ibrido
Peso di rame:	0.5oz, 1oz, 2oz, 3oz
Spessore del PCB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Spessore del PCB:	1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc.
Dimensione del PCB:	≤ 400 mm x 500 mm
Finitura superficiale:	rame nudo, HASL, ENIG, stagno per immersione ecc.

La costante dielettrica del materiale F4B è ampia, da 2,2 a 3,0 ecc. Lo spessore della scheda varia da 0,17 mm a 5,0 mm. Possiamo fornirvi il servizio di prototipo, piccoli lotti e servizio di produzione di massa.

Se avete domande, non esitate a contattarci.

Grazie per la lettura.

Appendice: scheda PTFE ((F4B)

Nome	Condizione di prova			Unità	Valore
Densità	Stato normale			g/cm³	2.1️2.35
Assorbimento di umidità	Immergere nell'acqua distillata a 20±2°C per 24 ore			%	≤ 0.02
Temperatura di funzionamento	Camera ad alta e bassa temperatura			°C	-50°C️+260°C
Conduttività termica				W/m/k	0.8
CTE (tipico)	0 ̊100°C (εr:2.1~2.3)			ppm/°C	25(x)

					34(e)
					252(z)
CTE (tipico)	0 ̊100°C (εr:2.3~2.9)			ppm/°C	14(x)

					21(e)
					173(z)
CTE (tipico)	0 ̊100°C (εr:2.9 ~ 3.5)			ppm/°C	12(x)

					15(e)
					95(z)
Fattore di riduzione	2 ore in acqua bollente			%	0.0002
Resistenza superficiale	500 V di corrente continua		Stato normale	M·Ω	≥ 1 × 10⁴

			Umidità e temperatura costanti		≥ 1 × 10³
Resistenza al volume	Stato normale			MΩ.cm	≥ 1 × 10⁶
	Umidità e temperatura costanti				≥ 1 × 10⁵
Resistenza del perno	500 V di corrente continua	Stato normale		MΩ	≥ 1 × 10⁵
		Umidità e temperatura costanti			≥ 1 × 10³
Resistenza dielettrica superficiale	Stato normale			d=1 mm(Kv/mm)	≥ 1.2
	Umidità e temperatura costanti				≥ 1.1
Costante dielettrica	10GHZ			εr	2.20,2.55,2.65,3.0,3.5 (± 2%)

Fattore di dissipazione	10 GHz			tgδ	2.2	≤ 7 × 10^{- 4}
					2.55~2.65	≤ 1 × 10^-3
					3.0~3.5	≤ 1,5 × 10^-3

3 mm Nessun PTFE PCB a schermo di seta 2
