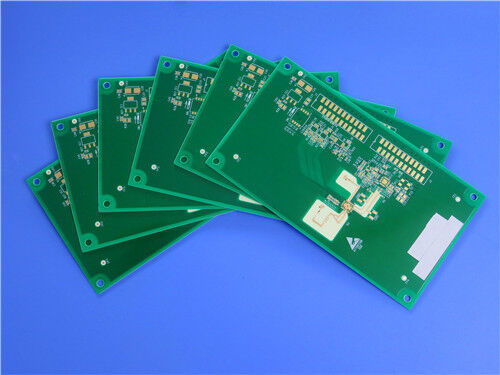

PCB ibridi a 8 strati RO4003C e S1000-2M Materiale 1.6 mm con vias ciechi

Questo PCB a alta frequenza ibrido a 8 strati è una scheda di circuito elettrico misto ad alta affidabilità progettata per la trasmissione stabile del segnale RF e gli scenari operativi ad alta temperatura.Questo PCB ibrido personalizzato adotta una struttura impilata professionale con 0.203mm laminati ad alta frequenza RO4003C per gli strati superiore e inferiore e materiale FR-4 ad alte prestazioni S1000-2M per gli strati interni del nucleo.di dimensioni di 273 mm × 185 mm (comprese le strisce di attrezzatura).

La tavola presenta un disegno in rame Yin-Yang personalizzato: 1 oz di rame per gli strati esterni e 0.5 oz / 1 oz strati di rame interni per bilanciare precisione di routing fine linea e stabilità di trasmissione di alta correnteDotato di finitura superficiale immersion gold e maschera di saldatura verde a doppio lato con serigrafia bianca, questo PCB ibrido supporta processi avanzati di precisione, inclusi i vias ciechi L1-L2 e L7-L8,più il tappo in resina multi-spec per 0.2 mm, 0,25 mm e 0,35 mm di fori. Combinando le prestazioni RF RO4003C a perdita ultra bassa e S1000-2M ad alta stabilità termica,Questa scheda ibrida a 8 strati offre un'eccellente stabilità del segnale a banda larga e resistenza agli urti termici per la comunicazione, apparecchi per l'automotive e per microonde ad alta frequenza.

Che cos'è RO4003C?

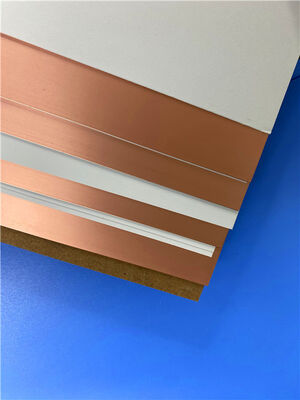

RO4003C appartiene alla serie premium di laminati ceramici a idrocarburi RO4000 progettati per prestazioni superiori ad alta frequenza e fabbricazione di circuiti convenienti.Come substrato RF a bassa perdita, si adatta alla maggior parte dei progetti di circuiti a microonde e RF commerciali in cui i materiali FR-4 convenzionali non supportano il funzionamento ad alta frequenza superiore a 500MHz.RO4003C mantiene una costante dielettrica altamente stabile su un ampio intervallo di frequenze e presenta un coefficiente di temperatura ultra-basso di Dk, impedendo efficacemente la deriva dei parametri elettrici in condizioni termiche e di frequenza variabili.

A differenza dei costosi substrati ad alta frequenza in PTFE, RO4003C supporta pienamente i flussi di lavoro standard di lavorazione FR-4 senza un trattamento specializzato come l'incisione al sodio.il materiale mantiene caratteristiche di espansione stabili in tutti gli intervalli di temperatura di lavorazione del circuito e di saldaturaIl suo CTE in rame fornisce un'eccezionale stabilità dimensionale, mentre la bassa espansione termica dell'asse Z garantisce prestazioni affidabili anche in condizioni di forte scossa termica.Foglio LoProriduce ulteriormente le perdite di inserimento, rendendo RO4003C ideale per applicazioni ad alta frequenza a banda larga.

RO4003C Applicazioni tipiche

• Dispositivi a banda larga RF e a microonde
• Sistemi di comunicazione senza fili
• Apparecchiature di precisione ad alta frequenza
• Elettronica aerospaziale e della difesa

Cos'è S1000-2M? Materiale FR-4 a basso Tg

S1000-2M è un laminato FR-4 privo di piombo ad alte prestazioni con CTE ultra-basso dell'asse Z e stabilità termica superiore.assorbimento dell'acqua ultra basso, e una forte tolleranza al calore e all'umidità, garantendo la stabilità strutturale a lungo termine in ambienti operativi difficili.perfettamente adatto per strutture di impilamento multilivello PCB ad alto numero di strati.

Come materiale di base interno affidabile per PCB ibridi ad alta frequenza, S1000-2M bilancia efficacemente la rigidità complessiva della scheda, riduce la deviazione complessiva di espansione termica,e migliora l'affidabilità dell'incollaggio tra stratiÈ ampiamente utilizzato in attrezzature di calcolo di fascia alta, infrastrutture di comunicazione e sistemi elettronici automobilistici che richiedono elevata stabilità e elevata resistenza termica.

S1000-2M Applicazioni tipiche

• PCB ad alto numero di strati
• Apparecchiature di calcolo e dati
• Infrastrutture di comunicazione
• Elettronica automobilistica

Dettagli dei PCB

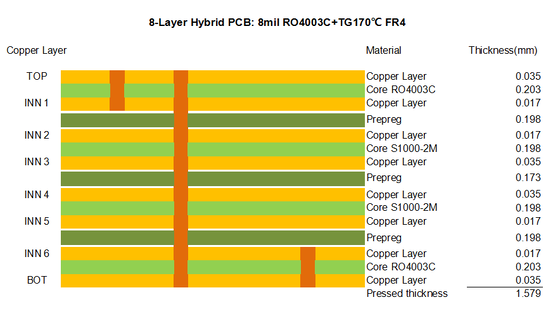

Struttura di stacking-up dei PCB ibridi

Servizio PCB personalizzato e garanzia della qualità

Formato dell' artwork:Supportiamo i file di progettazione standard Gerber RS-274-X per la produzione di PCB ibridi personalizzati, fornendo prestazioni di schede accurate e ripetibili.

Controllo di qualità rigoroso:Tutti i PCB ibridi ad alta frequenza sono conformi alle norme industriali IPC-Classe 2.Ogni scheda è sottoposta a 100% di test elettrici prima della spedizione per escludere problemi di cortocircuito e garantire prestazioni stabili del lotto.

Servizio doganale globale:Forniamo soluzioni one-stop tra cui consulenza tecnica professionale, preventivo personalizzato e spedizione in tutto il mondo per tutti gli ordini di PCB ibridi ad alta frequenza personalizzati.

Conclusioni

Questo PCB ibrido a 8 strati è un circuito mixed-dielettrico economico e di alta affidabilità.prestazioni dielettriche stabili e compatibilità di processo FR-4, abbinato a S1000-2M ′s bassa CTE, alta resistenza al calore e eccellente stabilità di impilamento multi-livello.via cieca di precisione e tecnologia di tappatura a resina multi-spec, questo PCB in oro a immersione di 1,6 mm di spessore offre prestazioni elettriche di alta frequenza equilibrate e durabilità meccanica.apparecchiature a microonde di precisione, sistemi informatici ed elettronici per l'automobile.
