RO3003 + Tg170 FR-4 Hybrid 4-Layer PCB PTFE ceramica-riempito circuito ad alta frequenza

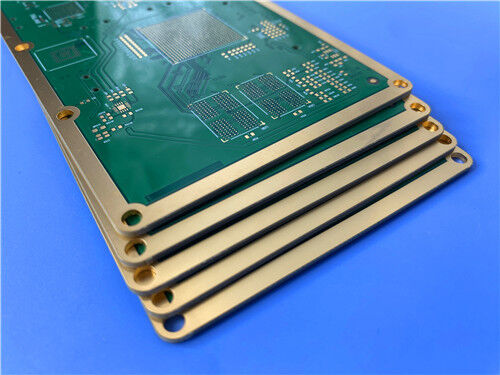

Realizzato come un circuito stampato ibrido impilato, questo PCB personalizzato a 4 strati abbina un laminato in PTFE riempito di ceramica Rogers da 10 mil RO3003 con materiale FR-4 Tg170. Lo spessore pressato finito raggiunge 0,694 mm, con un peso di rame di 1 oz applicato su ogni strato. Misurando 127 mm x 97 mm, il set include cinque diversi design di PCB (5 pezzi totali). Viene fornito con maschera di saldatura verde stampata con serigrafia bianca e finitura superficiale in oro per immersione per garantire una buona saldabilità e prestazioni anti-ossidazione. Una caratteristica distintiva sono le scanalature a profondità controllata fresate da L2 a L4, che non richiedono galvanica. Unendo i punti di forza ad alta frequenza del RO3003 e la robustezza strutturale dell'FR-4, questo circuito ibrido è progettato per sistemi a microonde e RF commerciali.

Specifiche PCB

Impilando il substrato ad alta frequenza Rogers RO3003 e l'FR-4 ad alto Tg, questo PCB ibrido a 4 strati raggiunge un buon equilibrio tra prestazioni elettriche RF premium e solida integrità meccanica. La laminazione di precisione e la lavorazione personalizzata garantiscono dimensioni stabili e un funzionamento affidabile del circuito per complessi design a radiofrequenza.

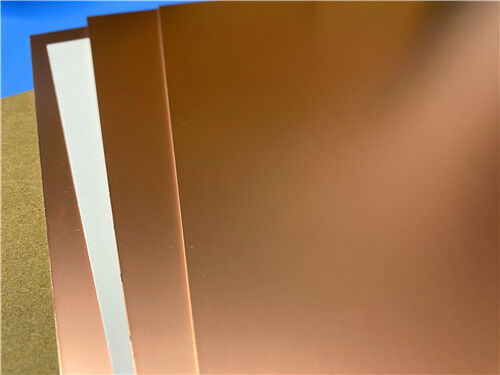

Panoramica laminato ad alta frequenza Rogers RO3003

RO3003 appartiene alla famiglia RO3000, laminati compositi in PTFE riempito di ceramica progettati per applicazioni a microonde e RF commerciali. La serie RO3000 offre proprietà elettriche e meccaniche costanti a prezzi competitivi. Una caratteristica notevole: le sue caratteristiche meccaniche rimangono invariate anche quando si passa da diverse costanti dielettriche. Ciò consente ai progettisti di costruire schede multistrato con materiali dielettrici misti su strati separati, senza incorrere in problemi di deformazione o affidabilità della scheda.

RO3003 mantiene un coefficiente di espansione termica (CTE) di 17 ppm/°C sugli assi X e Y, corrispondendo strettamente al tasso di espansione termica del rame. Ciò produce un'eccezionale stabilità dimensionale; il tipico restringimento dopo l'incisione e la cottura rimane inferiore a 0,5 mils per pollice. Il suo CTE sull'asse Z è di 24 ppm/°C, supportando prestazioni affidabili dei fori metallizzati anche sotto cicli termici severi. RO3003 mantiene inoltre una costante dielettrica molto stabile attraverso le variazioni di temperatura. La fabbricazione può seguire i flussi di lavoro standard dei PCB in PTFE, con solo lievi aggiustamenti indicati nella linea guida di fabbricazione ufficiale per i materiali ad alta frequenza RO3000.

Basso CTE asse Z migliora l'affidabilità dei fori metallizzati in condizioni termiche estreme

• La costante dielettrica rimane stabile con la variazione di temperatura per mantenere prestazioni RF costanti
• Compatibile con i processi di produzione convenzionali di PCB in PTFE, semplificando la produzione
• Stack-up ibrido con FR-4 Tg170 bilancia prestazioni del segnale ad alta frequenza e resistenza meccanica
• Applicazioni tipiche
• Grazie al suo comportamento dielettrico stabile, alla forte resistenza termica e al preciso controllo dimensionale, questo PCB ibrido a 4 strati RO3003 serve molti settori RF e a microonde commerciali:
• Sistemi radar automobilistici

Antenne satellitari GPS

Sistemi di comunicazione cellulare: amplificatori di potenza e antenne per stazioni base

• Antenne patch per comunicazioni wireless
• Hardware per satelliti di trasmissione diretta
• Collegamenti dati di sistemi via cavo
• Dispositivi di lettura contatori remoti
• Backplane di potenza ad alta frequenza
• Conclusione
• Questo PCB ibrido personalizzato a 4 strati combina il PTFE riempito di ceramica Rogers RO3003 da 10 mil e l'FR-4 Tg170. Ogni strato utilizza rame da 1 oz, rifinito con maschera di saldatura verde, serigrafia bianca e oro per immersione. Le scanalature a profondità controllata non placcate tra L2 e L4 sono lavorate su misura per soddisfare requisiti di circuiti RF specializzati. RO3003 offre eccellente stabilità termica e basso restringimento, mentre FR-4 aggiunge rigidità meccanica. Insieme creano una soluzione conveniente e ad alta affidabilità, ideale per radar automobilistici, comunicazioni satellitari, stazioni base cellulari e altri progetti a microonde e RF.
