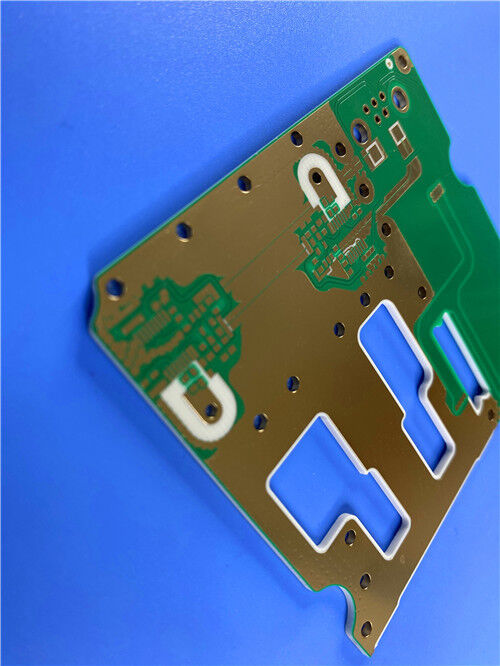

Scheda a circuito stampato ibrida Rogers RO4003C a 4 strati, 0,75 mm, placcata oro 2u"

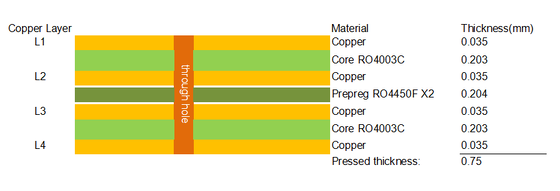

This high-precision 4-layer Rogers RO4003C hybrid PCB is professionally manufactured for high-frequency RF and microwave circuit applications that demand stable electrical performance and high fabrication consistencyAdottando uno stackup ibrido simmetrico con un dielettrico RO4003C da 0,203 mm su entrambi i lati e un prepreg di incollaggio RO4450F al centro, la scheda ottiene uno spessore di laminazione stampato standard di 0,75 mm.Ogni strato conduttore è progettato con 1 oz di spessore di rame finito, garantendo una conduzione uniforme della corrente e una trasmissione stabile del segnale ad alta frequenza.

Per quanto riguarda la finitura superficiale e la serigrafia, presenta una maschera di saldatura verde con caratteri neri sul livello superiore e una maschera di saldatura verde semplice senza serigrafia sul livello inferiore,abbinato a un rivestimento in oro a immersione 2u ̊ per fornire un'eccellente resistenza all'ossidazione, prestazioni di saldatura e affidabilità a lungo termine.il prodotto adotta un foro di spessore di rame di 25 μm e un tappo completo tramite resina con tecnologia di riempimento elettroplata per eliminare le vie vuoteQuesto PCB ad alta frequenza, con dimensioni di 98 mm × 62 mm per pezzo, supporta l'assemblaggio standardizzato e la produzione a serie.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.

PCBSpecificità

Linee guida per il trattamento dei materiali della serie RO4003C di Rogers

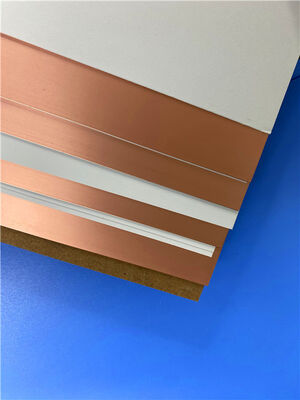

Rogers RO4003C è un laminato ceramico ad idrocarburi di alta qualità, ampiamente utilizzato insieme aRO4350B- eRO4835una serie per la fabbricazione di PCB a RF ad alta frequenza e microonde, caratterizzata da prestazioni dielettriche stabili ed eccellente compatibilità universale dei processi,perfettamente adatto per la fabbricazione di PCB multilivello standard con prepregs di incollaggio RO4400FDi seguito sono riportate le linee guida di lavorazione standardizzate per i substrati RO4003C:

Norme di stoccaggio dei materiali

Per mantenere proprietà elettriche e meccaniche stabili, i laminati RO4003C completamente rivestiti richiedono una conservazione a temperatura ambiente controllata tra 10°C e 32°C.L'adozione di un sistema di inventario "primo in primo" e il monitoraggio completo dei lotti evita il degrado dello stoccaggio a lungo termine, garantendo la tracciabilità di qualità completa dalle materie prime ai prodotti PCB finiti.

Attrezzature e preparazione dello strato interno

RO4003C è compatibile con gli utensili di produzione tradizionali con pin e senza pin. Si raccomanda l'utilizzo di pin a fessura, utensili multi-linea e processi di foratura post-incisione per ottenere un allineamento preciso dello strato interno.Per il pretrattamento superficiale, i substrati a nucleo sottile adottano flussi di lavoro di pulizia chimica, micro-incisione e risciacquo, mentre i pannelli a nucleo spesso supportano lo scrubbing meccanico.Il materiale si adatta alla maggior parte dei fotoresisti a pellicola liquida e secca e funziona senza soluzione di continuità con le linee di produzione FR-4 DES convenzionali per un modello di circuito accurato.

Processo di laminazione a più strati

Questo laminato ad alta frequenza supporta le tecnologie standard di trattamento delle superfici di ossido di rame e di ossido alternativo.consentendo una stabilitàIl processo di legame standardizzato garantisce un'integrazione stretta degli strati e prestazioni strutturali coerenti per le pile PCB ibride ad alta frequenza.

Specifiche di perforazione professionale

Per la perforazione RO4003C sono applicabili tavole di ingresso in alluminio standard e tavole di uscita fenoliche.Le trivelle di grande diametro richiedono un carico di chip superiore a 0Nonostante il leggero usura dell'utensile durante la lavorazione, la velocità di carico è molto più elevata.la struttura uniforme delle particelle ceramiche mantiene una robustezza stabile della parete del foro di 8 ‰ 25 μm, fornendo una qualità costante per la produzione di massa.
