10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita

10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita
10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita 10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita

Grande immagine :  10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-338.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese

10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita

descrizione
Materiale di base: F4BTME350 Conteggio degli strati: 2 strati
Spessore del PCB: 0,3 mm ultrasottile Dimensioni del circuito stampato: 89,77 mm × 45,16 mm (tolleranza ± 0,15 mm, 1 pezzo)
Maschera per saldatura: Nero Serigrafia: Bianco
Peso del rame: 1 oncia Finitura superficiale: Oro ad immersione
Evidenziare:

Dischi di circuiti stampati flessibili placcati

,

FPCB con rivestimento nero

,

FPCB placcati in latta

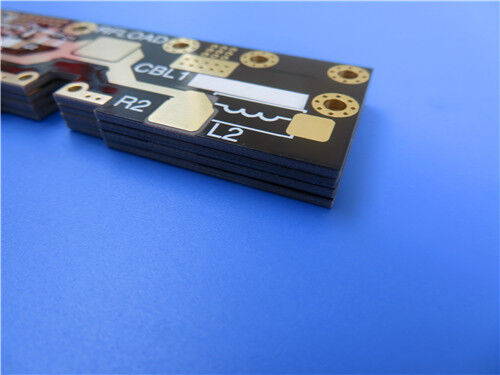

Questa PCB F4BTME350 personalizzata è un circuito stampato ad alta frequenza ultra-sottile ottimizzato per moderne antenne per stazioni base 4G/5G, comunicazioni satellitari, apparecchiature aerospaziali e moduli RF/microonde multi-scenario. Con uno spessore finito ultra-sottile di 0,3 mm e un substrato PTFE professionale riempito di nano-ceramica F4BTME350, questa scheda offre prestazioni di segnale stabili a bassa perdita e caratteristiche PIM ultra-basse di grado industriale (< -160 dBc). Prodotta con tracce/spazi fini precisi di 6/8 mil, design di microfori da 0,25 mm, finitura superficiale in oro per immersione, maschera di saldatura superiore nera e serigrafia superiore bianca, la PCB di 89,77 mm × 45,16 mm segue rigorosamente gli standard IPC-Class-2 e viene sottoposta a test elettrici completi al 100% prima della spedizione. È una soluzione PCB ad alta frequenza affidabile per amplificatori a basso rumore, antenne phased array, radar automobilistici e progetti di componenti RF ad alta potenza in tutto il mondo.



Specifiche PCB

Questa PCB ad alta frequenza F4BTME350 a 2 strati adotta una struttura a foro passante pura senza via cieche, garantendo una trasmissione del segnale ad alta frequenza pulita e stabile. Tutti i parametri meccanici ed elettrici sono rigorosamente calibrati per la fabbricazione di circuiti a microonde di precisione.

Elemento di Specifica Parametro Dettagliato
Materiale di Base Laminato ad alta frequenza PTFE riempito di nano-ceramica F4BTME350
Configurazione Strati PCB rigida a 2 strati
Dimensioni Scheda 89,77 mm × 45,16 mm (tolleranza ±0,15 mm, 1 PZ)
Traccia / Spazio Minimo 6/8 mils
Dimensione Foro Minimo 0,25 mm
Tipo Via Solo foro passante, nessuna via cieca
Spessore Scheda Finito 0,3 mm ultra-sottile
Peso Rame Strato Esterno Rame finito da 1 oz (1,4 mils)
Spessore Placcatura Via 20 µm
Finitura Superficiale Oro per immersione
Serigrafia Superiore: Bianco; Inferiore: Nessuno
Maschera di Saldatura Superiore: Nero; Inferiore: Nessuno
Test Pre-Spedizione Test elettrici completi al 100%



Struttura Stack-up PCB a 2 Strati

Lo stack-up ultra-sottile simmetrico presenta uno strato dielettrico centrale F4BTME350 da 10 mil, mantenendo uno stress meccanico bilanciato e prestazioni dielettriche altamente coerenti per la trasmissione di segnali a microonde ad alta frequenza.

Struttura Strati Materiale e Spessore
Strato di Rame Superiore Foglio di rame conduttivo da 35 µm
Substrato Dielettrico Centrale Core F4BTME350, 0,254 mm (10 mil)
Strato di Rame Inferiore Foglio di rame conduttivo da 35 µm



Statistiche PCB

Questa PCB prototipo è progettata con una distribuzione compatta dei circuiti, corrispondente ai requisiti di layout di moduli RF miniaturizzati e reti di alimentazione delle antenne. I file standard Gerber RS-274-X supportano la prototipazione accurata e la produzione in serie.

Elemento Statistico Quantità / Formato
Componenti Totali 12
Pad Totali 38
Pad Foro Passante 17
Pad SMT Superiori 21
Pad SMT Inferiori 0
Vie 9
Reti 2



10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita



Panoramica Materiale F4BTME350

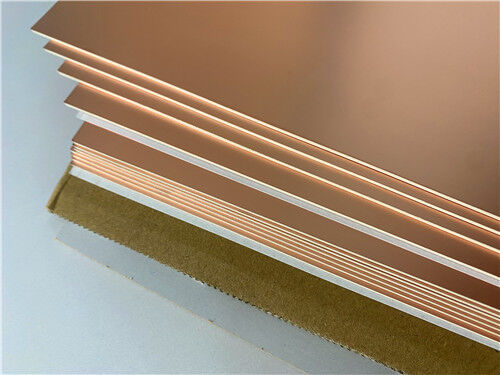

I laminati della serie F4BTME sono prodotti attraverso un processo meticoloso che coinvolge la formulazione scientifica di tessuto di fibra di vetro, riempitivi nano-ceramici e resina di politetrafluoroetilene (PTFE). Questi substrati sono costruiti sulF4BM strato dielettrico e incorporano nano-ceramiche ad alta costante dielettrica e bassa perdita. Questa integrazione si traduce in una costante dielettrica migliorata, una superiore resistenza al calore, un coefficiente di espansione termica ridotto, una maggiore resistenza di isolamento e una migliore conduttività termica, il tutto mantenendo caratteristiche a bassa perdita. Inoltre, i laminati F4BTME sono specificamente abbinati a foglio di rame RTF trattato inversamente, fornendo prestazioni eccezionali in termini di PIM, controllo preciso delle linee e perdita del conduttore minimizzata.



10mil F4BTME350 Substrato a 2 strati PCB RF ultra-sottile a bassa perdita





Materiale F4BTME350Caratteristiche

Progettata per scenari ad alta frequenza commerciali e aerospaziali, questa PCB ultra-sottile F4BTME350 risolve i comuni punti dolenti delle schede RF convenzionali:



Prestazioni Stabili ad Alta Frequenza: Dk fisso di 3,5 e bassa perdita Df offrono prestazioni di segnale coerenti tra 10 GHz e 20 GHz, evitando la deriva di frequenza per dispositivi di stazioni base 5G e comunicazioni satellitari.



Stabilità PIM Ultra-Bassa: PIM inferiore a -160 dBc elimina le interferenze di intermodulazione passiva, garantendo un output di segnale puro per antenne phased array e moduli amplificatori a basso rumore.



Stabilità Termica e Dimensionale Superiore: CTE ultra-basso sugli assi X/Y e basso coefficiente Dk termico mantengono prestazioni elettriche e meccaniche stabili in condizioni di variazioni estreme di temperatura.



Bassa Perdita del Conduttore e Supporto Linee Sottili: Abbinato a foglio di rame RTF trattato inversamente, supporta un controllo preciso delle linee e minimizza la perdita di segnale per componenti RF ad alta potenza.



Elevata Adattabilità Ambientale: Assorbimento di umidità ultra-basso dello 0,05% garantisce un funzionamento affidabile in ambienti esterni di stazioni base, aerospaziali e radar veicolari.



Qualità di Consegna Rigorosa: Standard di produzione IPC-Class-2 + test elettrico completo al 100% pre-spedizione garantiscono zero difetti del circuito e una consistenza batch stabile.



Applicazioni

Le PCB ultra-sottili F4BTME350 a 2 strati sono ampiamente adottate in sistemi RF e microonde ad alta precisione e a bassa interferenza:



  • Antenne per stazioni base 4G/5G e reti di alimentazione antenne di grande formato PCS/PCN
  • Amplificatori a Basso Rumore (LNA), LNB/LNC e amplificatori RF ad alta potenza
  • Antenne phased array e sistemi di antenne sensibili alla fase
  • Terminali di comunicazione satellitare, apparecchiature aerospaziali e di cabina
  • Moduli RF a microonde, radar automobilistici e sistemi radar militari
  • Componenti passivi RF: divisori di potenza, accoppiatori e combinatori



Conclusione

Questa PCB rigida ultra-sottile F4BTME350 a 2 strati personalizzata fornisce soluzioni economiche e ad alta stabilità per progetti RF commerciali 5G, satellitari e aerospaziali. Costruita con vero substrato PTFE nano-ceramico F4BTME350 e foglio di rame RTF, presenta bassa perdita di segnale, PIM ultra-basso ed eccellente stabilità termica. Tutte le schede sono completamente testate elettricamente e conformi agli standard IPC-Class-2. Supportiamo spedizioni globali e personalizzazione flessibile per la verifica di prototipi RF e ordini di produzione di massa.
