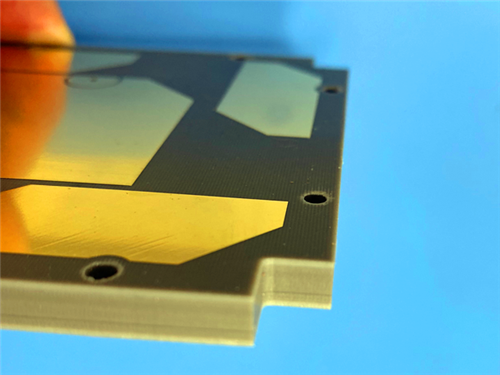

Scheda a circuito stampato RF Microonde in fibra di vetro a bassa perdita F4BM233 PTFE a 2 strati

Questo PCB rigido a due strati personalizzato sfrutta un laminato rivestito di rame in fibra di vetro PTFE F4BM233 di alta qualità, costruito su un substrato da 4 mm abbinato a 1 oz di rame esterno finito.Con dimensioni di 65 mm × 72 mm come singolo prototipo, la scheda utilizza una configurazione di rivestimento asimmetrico: maschera di saldatura verde applicata sul lato superiore senza stampa a vetrina, mentre il lato inferiore rimane nudo, privo sia di maschera di saldatura che di vetrina.Una finitura superficiale in oro immersione offre un affidabile contatto elettrico e una compatibilità di montaggio lisciaQuesto PCB F4BM233, progettato per il lavoro a microonde e a radiofrequenza, mantiene basse perdite dielettriche e prestazioni elettriche costanti.che agisce come sostituto economico dei substrati ad alta frequenza all'esteroOgni tavolo passa attraverso rigorosi controlli di qualità per supportare la produzione di lotti commerciali.

Specificativi dei PCB

Progettato sulla base della collaudata tecnologia di substrato F4BM233, questo PCB a 2 strati bilancia forti prestazioni dielettriche e stabilità meccanica.Il trattamento superficiale personalizzato e la costruzione in rame riducono le interferenze indesiderate del segnale per mantenere una trasmissione di segnale ad alta frequenza costante.

F4BM233 Riassunto del materiale

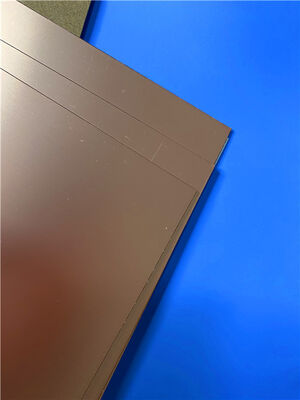

F4BM233 è un laminato rivestito di rame con fibre di vetro PTFE di alta qualità.Rispetto ai substrati F4B standard, vanta una gamma più ampia di costanti dielettrici regolabili, una minore perdita dielettrica, una maggiore resistenza all'isolamento e un comportamento elettrico più affidabile,rendendolo un sostituto praticabile di materiali equivalenti per substrati ad alta frequenza importati.

Come membro della famiglia di materiali F4BM e F4BME, F4BM233 incorpora foglio di rame ED e si adatta ad applicazioni che non richiedono metriche PIM rigorose.F4BME utilizza foglio di rame RTF invertito per ottenere prestazioni PIM eccezionaliI costruttori affinano il rapporto tra resina PTFE e tessuto in fibra di vetro per regolare con precisione la costante dielettrica.Una maggiore proporzione di fibre di vetro porta una migliore stabilità dimensionale, un coefficiente di espansione termica inferiore e una migliore resistenza alla deriva di temperatura, pur mantenendo forti proprietà di bassa perdita per il funzionamento ad alta frequenza.

Caratteristiche chiave del materiale

F4BM233 combina un comportamento dielettrico personalizzabile, una solida stabilità meccanica e vantaggi di costo commerciale per soddisfare una vasta gamma di requisiti di progettazione di circuiti ad alta frequenza:

• Costante dielettrica personalizzabile, con opzioni Dk che vanno da 2,17 a 3.0
• Basse perdite dielettriche per ridurre al minimo l'attenuazione del segnale ad alta frequenza
• Stabilità dimensionale affidabile e bassa espansione termica per preservare le prestazioni in caso di variazioni di temperatura
• Resistenza alle radiazioni e basse emissioni di gas, adatte a ambienti operativi difficili
• Opzioni di dimensioni flessibili per ridurre i costi di produzione dei progetti
• Materiale commercialmente maturo, a supporto della produzione di massa con elevate prestazioni in termini di costi

Applicazioni tipiche

Grazie alle sue caratteristiche dielettriche a bassa perdita e alla robusta stabilità ambientale, il PCB a due strati F4BM233 trova un ampio utilizzo nelle industrie RF e microonde:

• Microonde, RF e sistemi radar
• Fabbricazione a partire da materiali di cui al presente capitolo
• Dispositivi per la distribuzione di energia
• Reti di alimentazione e antenne a fascia
• apparecchiature per la comunicazione via satellite e antenne per stazioni base

Conclusioni

Questo PCB a due strati F4BM233 personalizzato presenta un trattamento superficiale in oro immersivo, un substrato da 4 mm e 1 oz di rame.La sua maschera di saldatura asimmetrica offre opzioni di montaggio flessibili per progetti ad alta frequenzaCostruito con un composito di fibra di vetro PTFE aggiornato, supera i tradizionali substrati F4B in termini di stabilità elettrica e prestazioni a bassa perdita.solida stabilità dimensionale e capacità di produzione di massa conveniente, questa scheda è una pratica alternativa domestica ai PCB ad alta frequenza importati ed è adatta per radar, comunicazioni satellitari, antenne e altri progetti di sistemi a microonde.
