Oggi vogliamo parlare di un impressionante materiale per microonde termoreponibile chiamato TMM10 PCB.
Il PCB Rogers TMM10 è un composito polimerico termoset ceramico specificamente progettato per garantire un'elevata affidabilità delle connessioni PTH nelle applicazioni a strisce e micro strisce.Combina i vantaggi dei substrati in PTFE e in ceramica e li supera in termini di proprietà meccaniche e tecniche di produzione.
Facciamo un'analisi dettagliata del foglio dati TMM10.
TMM10 offre una costante dielettrica elevata, con un valore di processo Dk di 9.2Questa caratteristica lo rende particolarmente utile per dispositivi compatti come filtri e accoppiatori che richiedono dimensioni minime.
Il fattore di dissipazione del TMM10 è impressionantemente basso, misurando solo 0,0022 a 10 GHz.
Quindi, consideriamo il coefficiente termico della costante dielettrica, noto anche come coefficiente di temperatura della costante dielettrica (TCDk).indicando un'eccellente stabilità in ambienti a temperatura variabileQuesta caratteristica lo rende ideale per applicazioni nell'elettronica automobilistica e nelle stazioni base 5G in cui i PCB sono esposti a significativi cambiamenti di temperatura.
TMM10 dimostra un volume e una resistività superficiale favorevoli.
Con una temperatura di decomposizione (Td) in grado di resistere a 425°C (determinata mediante analisi termogravimetrica - TGA), TMM10 garantisce un processo di assemblaggio sicuro durante la produzione di PCB.
Il coefficiente di espansione termica del TMM10 nelle direzioni X, Y e Z è simile a quello del rame, fornendo resistenza al sollevamento e al flusso di freddo, preservando così le sue proprietà meccaniche.
Come scheda di gestione termica, TMM10 presenta una conducibilità termica di 0,76 W/m/K.
Proseguendo, TMM10 ha una resistenza alla buccia di rame di 5,0 libbre / pollice (0,9 N / mm) dopo stress termico.
La sua resistenza alla flessione sia nella macchina che nelle direzioni trasversali è di 13,62 Kpsi e il modulo di flessione misura 1,79 Mpsi.
Per uno spessore di 1,27 mm, l'assorbimento dell'umidità del materiale è dello 0,09%, mentre aumenta allo 0,2% per uno spessore di 3,18 mm.
La gravità specifica di TMM10 è 2.77, e la sua capacità termica specifica è di 0,74 J/g/K.
Inoltre, TMM10 è compatibile con processi privi di piombo.
| TMM10 Valore tipico | ||||||
| Immobili | TMM10 | Direzione | Unità | Condizione | Metodo di prova | |
| Costante dielettrica, εProcesso | 9.20±0.23 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Costante dielettrica, εDesign | 9.8 | - | - | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione (processo) | 0.0022 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico della costante dielettrica | - 38 anni. | - | ppm/°C | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Resistenza al volume | 2 x 108 | - | Mohm.cm | - | ASTM D257 | |
| Resistenza superficiale | 4 x 107 | - | Oh, mio Dio. | - | ASTM D257 | |
| Temperatura di decomposizione ((Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
| Coefficiente di espansione termica - X Y Z | 21,21,20 | X, Y, Z | ppm/°C | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Conduttività termica | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| Forza di buccia del rame dopo lo stress termico | 5.0 (0.9) | X,Y | Peso/pollice (N/mm) | dopo saldatura galleggiante 1 oz. EDC | Metodo IPC-TM-650 2.4.8 | |
| Forza flessibile (MD/CMD) | 13.62 | X,Y | kpsi | A | ASTM D790 | |
| Modulo flessibile (MD/CMD) | 1.79 | X,Y | Msi | A | ASTM D790 | |
| Assorbimento di umidità | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.2 | |||||
| Gravità specifica | 2.77 | - | - | A | ASTM D792 | |
| Capacità termica specifica | 0.74 | - | J/g/K | A | Calcolato | |
| Processo senza piombo compatibile | - Sì. | - | - | - | - | |
Ora, diamo un'occhiata alle nostre capacità di PCB con materiale TMM10. offriamo mono strato, doppio strato, multi strato, e ibrido disegni.
I PCB TMM10 sono disponibili in diversi spessori, comprese le opzioni comunemente utilizzate come 20 mil, 30 mil, 50 mil e 60 mil. Forniamo anche spessori elevati come 200 mil, 300 mil, 500 mil,e di più.
Le nostre dimensioni massime dei PCB su materiali ad alta frequenza sono di 400 mm per 500 mm, che ospitano singole schede o più disegni su un pannello.
Offriamo maschere di saldatura in verde, nero, blu, rosso, giallo e altri colori in-house.
In termini di finiture superficiali, forniamo oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, ENEPIG e oro puro per proteggere i pad SMD.
| Materiale per PCB: | Composti polimerici termosetici di ceramica, idrocarburi |
| Indicazione: | TMM10 |
| Costante dielettrica: | 9.20 ± 0.23 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, rosso, giallo, ecc. |
| Finitura superficiale: | Oro immersivo, HASL, argento immersivo, stagno immersivo, rame nudo, OSP, ENEPIG, oro puro ecc. |

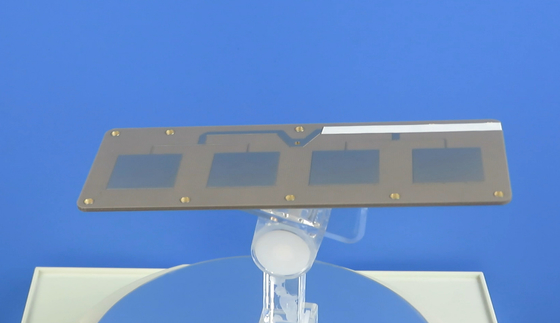

Ora, prendiamoci un momento per apprezzare un esempio di PCB TMM10 sullo schermo.La sua elegante lavorazione e la sua semplicità la rendono adatta a varie applicazioni, compresi gli amplificatori e i combinatori di potenza, i filtri e gli accoppiatori, i sistemi di comunicazione satellitare, le antenne del sistema di posizionamento globale e le antenne a patch.
In conclusione, i materiali TMM10 sono altamente resistenti alle sostanze chimiche di processo, riducendo i danni durante il processo di fabbricazione del circuito.Essi eliminano la necessità di un trattamento con natrio-naftanato prima del rivestimento senza elettroliti e consentono un legame affidabile dei fili grazie alla loro resina termo-resistente.
Grazie per la lettura, e ci vediamo la prossima volta!
