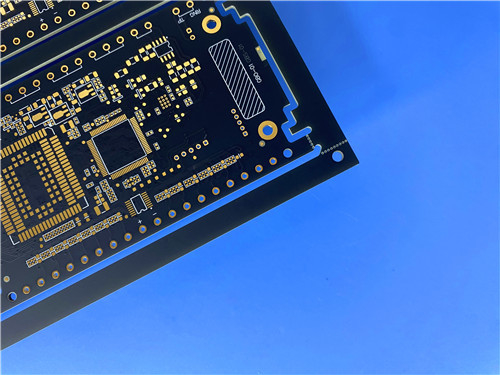

Questo PCB a 6 strati realizzato con Megtron6 (M6) R-5775G ad alte prestazioni. Progettato per applicazioni ad alta velocità e a bassa perdita, è ideale per tecnologie all'avanguardia come la comunicazione 5G,elettronica automobilistica, e di calcolo ad alte prestazioni.
Dettagli della costruzione
Questo PCB a 6 strati è stato progettato meticolosamente per soddisfare le rigide esigenze degli attuali dispositivi elettronici.
- Materiale di base: Megtron6 (M6) - R5775G (HVLP)
- Conteggio di strati: 6 strati, permettendo progetti di circuiti complessi.
- Dimensioni della scheda: 81,9 mm x 53,7 mm, con una tolleranza di ± 0,15 mm, che garantisce un'adattamento preciso nelle custodie dei dispositivi.
- Traccia/spazio minimo: 4/5 mils, facilitando layout ad alta densità.
- Dimensione minima del foro: 0,3 mm, per accogliere vari tipi di componenti.
- Spessore della scheda finita: 1,4 mm, ottimizzato per la durata.
- Finitura superficiale: nichel inossidabile in oro in immersione in palladio inossidabile (ENEPIG), che offre un'eccellente solderabilità e resistenza alla corrosione.
| Immobili |
Unità |
Metodo di prova |
Condizione |
Valore tipico |
| Termica |
Temperatura di transizione del vetro (Tg) |
C |
DSC |
Come ricevuto |
185 |
| |
DMA |
Come ricevuto |
210 |
| Temperatura di decomposizione termica |
C |
TGA |
Come ricevuto |
410 |
| Tempo per Delam (T288) |
Senza Cu |
Min. |
IPC TM-650 2.4.24.1 |
Come ricevuto |
> 120 |
| Con Cu |
Min. |
IPC TM-650 2.4.24.1 |
Come ricevuto |
> 120 |
| CTE: α1 |
Asse X ppm / C |
ppm / C |
IPC TM-650 2.4.24 |
< Tg |
14 - 16 |
| Asse Y ppm / C |
ppm / C |
IPC TM-650 2.4.24 |
< Tg |
14 - 16 |
| Asse Z ppm / C |
ppm / C |
IPC TM-650 2.4.24 |
< Tg |
45 |
| CTE: α2 |
Asse Z ppm / C |
ppm / C |
IPC TM-650 2.4.24 |
> Tg 260 |
260 |
| Elettronica |
Resistenza al volume |
MΩ - cm |
IPC TM-650 2.5.17.1 |
C-96/35/90 |
1 x 109 |
| Resistenza superficiale |
MΩ |
IPC TM-650 2.5.17.1 |
C-96/35/90 |
1 x 108 |
| Costante dielettrica (Dk) |
@ 1GHz |
/ |
IPC TM-650 2.5.5.9 |
C-24/23/50 |
3.71 |
| @ 10GHz |
/ |
IPC TM-650 2.5.5.5 |
C-24/23/50 |
3.61 |
| Fattore di dissipazione (Df) |
@ 1GHz |
/ |
IPC TM-650 2.5.5.9 |
C-24/23/50 |
0.002 |
| @ 10GHz |
/ |
IPC TM-650 2.5.5.5 |
C-24/23/50 |
0.004 |
| Fisica |
Assorbimento dell'acqua |
% |
IPC TM-650 2.6.2.1 |
D-24/23 |
0.14 |
| Forza della buccia |
1 oz (H-VLP) |
kN / m |
IPC TM-650 2.4.8 |
Come ricevuto 0.8 |
0.8 |
| Infiammabilità |
/ |
UL |
C-48/23/50 |
94V-0 |
Configurazione dello stackup
L'accoppiamento del nostro PCB è progettato per prestazioni ottimali nelle applicazioni ad alta frequenza:
Strati di rame: più strati di rame, da 17 μm a 35 μm, posizionati in modo strategico per una trasmissione efficace del segnale.
Prepreg Materiali: Prepreg R-5670(G) forniscono stabilità e isolamento tra gli strati di rame.
Materiale di base: M6 Core R5775G (HVLP) garantisce basse perdite dielettriche e elevata affidabilità termica.
Vantaggi di Megtron6 (M6) R-5775G
Performance ad alta velocità
Il laminato Megtron6 è specificamente formulato per applicazioni ad alta frequenza, con una costante dielettrica di 3,4 a 1 GHz e 3,34 a 13 GHz, riducendo al minimo la perdita di segnale.rendendolo ideale per le comunicazioni 5G e altre tecnologie ad alta velocità.
Basse perdite dielettriche
Il fattore di dissipazione di 0,002 a 1 GHz e di 0,0037 a 13 GHz garantisce una trasmissione efficiente dell'energia, riducendo la generazione di calore e migliorando le prestazioni complessive.
Affidabilità termica
L'elevato valore di Tg (> 185 °C) e la temperatura di decomposizione termica (Td) di 410 °C rendono questo PCB adatto ad ambienti con significative sfide termiche,come applicazioni automobilistiche e aerospaziali.
Conformità ambientale
Questo PCB è conforme alla RoHS e privo di alogeni, in linea con gli standard globali per la produzione verde.
| Materiale per PCB: |
Stoffa di vetro a bassa densità di carbonio |
| Indicazione: |
Laminato R-5775 ((G), Prepreg R-5670 ((G) |
| Costante dielettrica: |
3.61 10 GHz |
| Fattore di dissipazione |
0.004 10 GHz |
| Numero di strati: |
PCB multilivello, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
Applicazioni tipiche
Comunicazione 5G: stazioni base, antenne a onde millimetriche, front-end RF
Elettronica automobilistica: sistemi radar a 77 GHz, ADAS
Centri dati: schede madre per server ad alta velocità, PCB per moduli ottici
Aerospaziale: circuiti per comunicazioni satellitari e radar
Elettronica di consumo: router Wi-Fi 6E/7, dispositivi AR/VR
Conclusioni
Questo PCB con materiale Megtron6 è un componente fondamentale nel panorama dell'elettronica moderna, dalle comunicazioni ad alta velocità ai sistemi di sicurezza automobilistica.le sue caratteristiche e i suoi materiali avanzati costituiscono la base per progetti innovativiCon l'avanzare della tecnologia, questo PCB è pronto a rispondere alle sfide delle applicazioni ad alte prestazioni di domani.e soluzioni PCB rispettose dell'ambiente.
