12 strati M6 PCB Controllo dell'impedenza ENIG Multilayer Circuit Board

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

Megtron6 (M6) R-5775G(HVLP) + Preimpregnato R-5670(G)

Conta dei strati:

12 strati

Spessore del PCB:

2.12mm

Dimensioni del circuito stampato:

220 mm x 60 mm per unità (tolleranza: ±0,15 mm)

Silkscreen:

Bianco

Maschera di saldatura:

Peso di rame:

Strati esterni (L1, L12): 1 oz (1,4 mils / 35μm) Strati interni: 0,5 once (0,7 mils / 17μm) o 1 oz (

Finitura superficiale:

Elettroless Nickel Immersion Gold (Enig)

Evidenziare:

PCB M6 a 12 strati con ENIG

Circuito multistrato con controllo dell'impedenza

PCB ad alta velocità con garanzia

Descrizione del prodotto

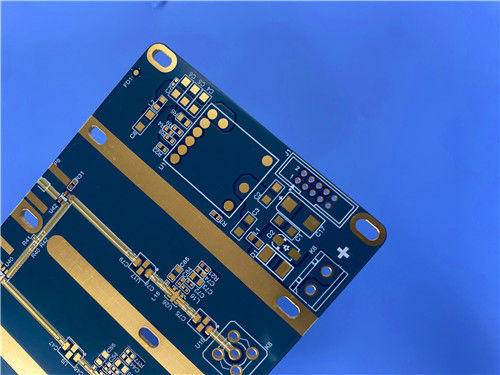

12 strati M6 PCB Controllo dell'impedenza ENIG Multilayer Circuit Board

Questo PCB rigido a 12 strati e' stato progettato con Panasonic Megtron6 (M6) R-5775 - un avanzato a alta velocita',laminato rivestito di rame a bassa perdita (CCL) - per fornire un'integrità e un'affidabilità eccezionali del segnale per applicazioni ad alta frequenza esigenti.

Dettagli dei PCB

Parametro	Specificità
Numero di strati	PCB rigidi a 12 strati
Materiale di base	Megtron6 (M6) R-5775G ((HVLP) + Prepreg R-5670 ((G)
Dimensioni della scheda	220 mm x 60 mm per unità (tolleranza: ±0,15 mm)
Spessore della tavola finita	2.12 mm
Peso del rame	Strati esterni (L1, L12): 1 oz (1,4 mil / 35μm) Strati interni: 0,5 oz (0,7 mil / 17 μm) o 1 oz (35 μm) (per impilazione)
Via spessore del rivestimento	25 μm
Traccia/spazio minimo	3 ml / 3 ml
Dimensione minima del foro	0.2 mm
Vias	459 in totale (senza vias cieche); vias di 0,2 mm e 0,4 mm riempite di resina + rivestimento con tappo
Finitura superficiale	Olio di immersione in nichel senza elettro (ENIG)
Fabbricazione a partire da fibre sintetiche	Superiore (L1): bianco; inferiore (L12): bianco
Maschera di saldatura	Superiore (L1): blu; inferiore (L12): blu
Assicurazione della qualità	100% Prova elettrica prima della spedizione
Formato delle opere d'arte	Gerber RS-274-X
Standard di qualità	Classe IPC-3

Accoppiamento di PCB di precisione

Tipo di strato	Specificità	Spessore
Strato di rame (superficie esterna - L1)	Copper_layer_1	35 μm (1 oz)
Prepreg	R-5670(G) 1080 (68%) × 1	810,4 μm
Strato di rame (interno - L2)	Copper_layer_2	35 μm (1 oz)
Megtron6 Core	M6 Core R5775G ((HVLP)	75 μm
Strato di rame (interno - L3)	Copper_layer_3	17 μm (0,5 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	2190,9 μm
Strato di rame (interno - L4)	Copper_layer_4	17 μm (0,5 oz)
Megtron6 Core	M6 Core R5775G ((HVLP)	75 μm
Strato di rame (interno - L5)	Copper_layer_5	17 μm (0,5 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	216.5 μm
Strato di rame (interno - L6)	Copper_layer_6	35 μm (1 oz)
Megtron6 Core	M6 Core R5775G ((HVLP)	400 μm (spessore del nucleo per la stabilità)
Strato di rame (interno - L7)	Copper_layer_7	35 μm (1 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	2150,6 μm
Strato di rame (interno - L8)	Copper_layer_8	17 μm (0,5 oz)
Megtron6 Core	M6 Core R5775G ((HVLP)	75 μm
Strato di rame (interno - L9)	Copper_layer_9	17 μm (0,5 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	2190,8 μm
Strato di rame (interno - L10)	Copper_layer_10	17 μm (0,5 oz)
Megtron6 Core	M6 Core R5775G ((HVLP)	75 μm
Strato di rame (interno - L11)	Copper_layer_11	35 μm (1 oz)
Prepreg	R-5670(G) 1080 (68%) × 1	810,4 μm
Strato di rame (fondo esterno - L12)	Copper_layer_12	35 μm (1 oz)

Controllo dell'impedenza critica (50 Ohm a una sola estremità)

ID di impedenza	Configurazione	Strato	Larghezza della traccia	Strati di riferimento	Impedanza di destinazione
Impedenza-1	Con una sola finalità	L1 (alto esterno)	5.71 millimetri	Giù: L2	50 Ohm
Impedanza-2	Con una sola finalità	L3 (interno)	4.31 millimetri	Superiore: L2; inferiore: L4	50 Ohm
Impedenza-3	Con una sola finalità	L5 (interno)	4.71 millimetri	Superiore: L4; inferiore: L7	50 Ohm
Impedenza-4	Con una sola finalità	L8 (interno)	4.51 mils	Superiore: L7; inferiore: L9	50 Ohm
Impedenza-5	Con una sola finalità	L10 (interno)	4.31 millimetri	Superiore: L9; inferiore: L11	50 Ohm

Megtron6 (M6) R-5775 Riassunto dei materiali

Panasonic Megtron6 (M6) R-5775 è un laminato rivestito in rame (CCL) multicapa di alta qualità progettato per sistemi elettronici ad alta frequenza, ad alta velocità e di alta affidabilità.Progettato per soddisfare le rigide esigenze del 5G, onde millimetriche e applicazioni di calcolo ad alte prestazioni (HPC), combina basse perdite dielettriche (Df), costante dielettrica stabile (Dk),e eccezionale affidabilità termica - che consente la trasmissione senza soluzione di continuità di segnali ad alta velocità con attenuazione minima.

Come materiale senza alogeni e conforme a RoHS, Megtron6 si allinea con gli standard di produzione verde supportando allo stesso tempo disegni PCB a 4-30 strati, rendendolo versatile per architetture di circuiti complessi.La sua compatibilità con la tradizionale tecnologia di lavorazione FR-4 elimina la necessità di attrezzature speciali, riducendo i costi di produzione senza compromettere le prestazioni.

Caratteristiche principali di Megtron6 (M6) R-5775

Immobili	Specificità
Costante dielettrica (Dk)	3.4 (1GHz/23°C); 3.34 (13GHz)
Fattore di dissipazione (Df)	00,002 (1GHz/23°C); 0,0037 (13GHz)
Coefficiente di espansione termica (CTE)	Asse X: 16 ppm/°C; asse Y: 16 ppm/°C; asse Z: 45 ppm/°C
Temperatura di transizione del vetro (Tg)	> 185°C (metodo DSC); 210°C (metodo DMA)
Temperatura di decomposizione termica (Td)	410°C (metodo TGA)
Supporto dello strato	Disegni di PCB a più strati da 4 a 30 strati
Conformità ambientale	RoHS-compliant; senza alogene
Compatibilità di produzione	Trasformazione tradizionale FR-4 (non è richiesta alcuna attrezzatura speciale)
Indice di infiammabilità	UL 94 V-0

Applicazioni tipiche

Questo PCB Megtron6 a 12 strati è progettato per sistemi ad alte prestazioni e ad alta frequenza in tutti i settori:

Comunicazione 5G: antenne a onde millimetriche, antenne RF AAU (Active Antenna Unit) e hardware della stazione base 5G.
Elettronica automobilistica: radar a onde millimetriche a 77 GHz, ADAS (Advanced Driver-Assistance Systems) e sensori di guida autonoma.
Centri dati: schede madre server ad alta velocità, PCB per moduli ottici 400G/800G e interconnessioni ad alta larghezza di banda.
Aerospaziale e difesa: sistemi di comunicazione satellitare, circuiti radar ad alta frequenza e avionistica.
Elettronica di consumo: router Wi-Fi 6E/7, dispositivi AR/VR e periferiche di calcolo ad alte prestazioni.
