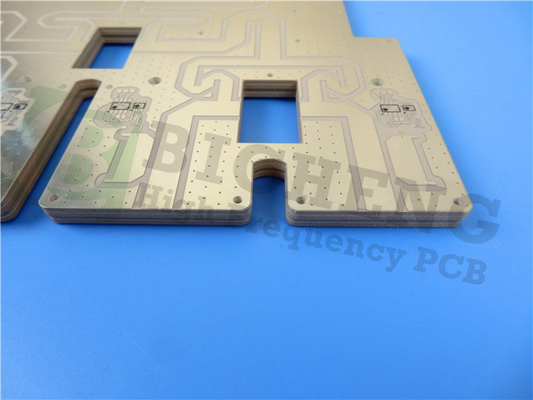

Evidenziare: | Radar Antenna PCB Blog,AD1000 PCB a microonde,50 mil Substrati PCB a microonde |
---|
Introduzione:
Salve, oggi approfondiremo l'affascinante mondo dei substrati avanzati per circuiti elettronici ed esploreremo le eccezionali proprietà di AD1000.Discuteremo di cosa distingue AD1000 dagli altri substrati, il suo notevole materiale PTFE rinforzato di vetro tessuto, e come fornisce una stabilità dimensionale e una robustezza meccanica senza pari.L'AD1000 rivoluziona la miniaturizzazione dei circuiti e apre nuove possibilità per gli amplificatori di potenzaQuindi, entriamo subito in gioco!
1Proprietà elettriche:
L'AD1000 vanta proprietà elettriche eccezionali: la sua costante dielettrica varia con lo spessore, raggiungendo un valore impressionante di 10,2 a 10 GHz, mentre il valore a 1 MHz deve ancora essere determinato.Il fattore di dissipazione è altrettanto notevole, con un valore di 0,0023 a 10 GHz e ancora da determinare a 1 MHz.
Il coefficiente di temperatura della costante dielettrica a 10 GHz è -380 ppm/°C, indicando significativi cambiamenti della costante dielettrica con la temperatura.Se i dispositivi o i sistemi dipendono da prestazioni elettriche costanti, la scelta accurata dei materiali è fondamentale.
L'AD1000 presenta un'eccezionale resistenza al volume e resistenza superficiale, mostrando eccellenti proprietà di isolamento.40x10^9 MΩ-cm e 5.36x10^7 MΩ-cm, nonché valori di resistività superficiale di 1,80x10^9 MΩ e 3,16x10^8 MΩ.
Secondo le norme IPC TM-650, l'AD1000 resiste a una tensione elettrica di 622 volt per mil, ha una tensione di rottura dielettrica superiore a 45 kV,e dimostra una resistenza all'arco impressionante superiore a 180 secondi.
2Proprietà termiche:
AD1000 eccelle per le sue proprietà termiche, essenziali per un funzionamento affidabile del sistema elettronico.che consentono di resistere ad ambienti ad alta temperatura senza compromettere l'integritàInoltre, AD1000 presenta notevoli caratteristiche di espansione termica, con un CTE (X, Y) di 8 ppm/°C e 10 ppm/°C rispettivamente, e un CTE (Z) di 20 ppm/°C da 50-150oC.
Immobili | Unità | AD1000 | Metodo di prova |
1. Proprietà elettriche | |||
Costante dielettrica (può variare in base allo spessore) @ 10 GHz | - | 10.2 | IPC TM-650 2.5.5.5 |
Fattore di dissipazione @ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
Coefficiente di temperatura della costante dielettrica, TCεr @ 10 GHz (-40-150°C) | ppm/°C | -380 | IPC TM-650 2.5.5.5 |
Resistenza al volume | |||
C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
Resistenza superficiale | |||
C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
Forza elettrica | Volts/mil (kV/mm) | 622 (24,5) | IPC TM-650 2.5.6.2 |
Rottura dielettrica | kV | > 45 | IPC TM-650 2.5.6 |
Resistenza all'arco | seg. | > 180 | IPC TM-650 2.5.1 |
2. Proprietà termiche | |||
Temperatura di decomposizione (Td) | |||
Iniziale | °C | > 500 | IPC TM-650 2.4.24.6 |
5% | °C | > 500 | IPC TM-650 2.4.24.6 |
T260 | min | > 60 | IPC TM-650 2.4.24.1 |
T288 | min | > 60 | IPC TM-650 2.4.24.1 |
T300 | min | > 60 | IPC TM-650 2.4.24.1 |
Espansione termica, CTE (X,Y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
Espansione termica, CTE (Z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
3Proprietà meccaniche | |||
Forza di buccia al rame (1 oz/35 micron) | |||
Dopo lo stress termico | Lb/in (N/mm) | >12 (2.1) | IPC TM-650 2.4.8 |
A temperature elevate (150o) | Lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
Soluzioni post-processo | Lb/in (N/mm) | IPC TM-650 2.4.8 | |
Modulo dei giovani | kpsi (GPa) | 200 (1.38) | IPC TM-650 2.4.18.3 |
Resistenza flessibile (macchina/cross) | kpsi (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
Resistenza alla trazione (macchina/croce) | kpsi (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
Modulo di compressione | kpsi (GPa) | > 425 (> 2,93) | ASTM D-3410 |
Rapporto di Poisson | - | 0.16 | ASTM D-3039 |
4. Proprietà fisiche | |||
Assorbimento dell'acqua | % | 0.03 | IPC TM-650 2.6.2.1 |
Densità, ambiente 23oC | g/cm3 | 3.20 | ASTM D792 Metodo A |
Conduttività termica | W/mK | 0.81 | ASTM E1461 |
Infiammabilità | classe | Incontra V0 | UL-94 |
Sparizione di gas da parte della NASA, 125oC, ≤10-6torr | % | NASA SP-R-0022A | |
Perdita di massa totale | % | 0.01 | NASA SP-R-0022A |
Volatili raccolti | % | 0.00 | NASA SP-R-0022A |
Ricupero di vapore acqueo | % | 0.00 | NASA SP-R-0022A |
3Proprietà meccaniche:
L'AD1000 non solo possiede eccezionali proprietà elettriche e termiche, ma presenta anche una resistenza meccanica impressionante.anche dopo lo stress termicoA temperature elevate di 150°C, la resistenza della buccia rimane elevata a 13,6 lb/in.
Con un modulo di Young di 200 kpsi, AD1000 è rigido e resistente alla deformazione.garantire resilienza e durata nelle applicazioni più impegnative.
L'AD1000 presenta una resistenza alla trazione di 5,1 kpsi (direzione della macchina) e 4,3 kpsi (direzione trasversale), evidenziando la sua capacità di resistere alle forze di trazione.con un modulo di compressione superiore a 425 kpsi, mantenendo la forma e l'integrità strutturale sotto carichi di compressione significativi.
4Proprietà fisiche:
AD1000 presenta eccellenti proprietà fisiche, tra cui un basso tasso di assorbimento dell'acqua di soli 0,03%, garantendo una eccezionale resistenza all'umidità.fornendo una soluzione leggera ma robusta per varie applicazioni elettronicheLa conduttività termica dell'AD1000 è di 0,81 W/mK, facilitando un'efficiente dissipazione del calore e migliorando le prestazioni complessive del dispositivo.
AD1000 soddisfa i severi standard di infiammabilità, raggiungendo un punteggio V0 nella classificazione UL-94.e vapore acqueo recuperato a 125oC e ≤ 10-6 torr.
La nostra capacità di PCB (AD1000):
Materiale per PCB: | Vetro tessuto rinforzato PTFE/ceramica riempito |
Indicazione: | AD1000 |
Costante dielettrica: | 10.2 |
Fattore di dissipazione | 0.0023 10GHz |
Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
spessore dielettrico: | 6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil (3,175 mm), 127 mil (3,226 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | Oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, rame nudo, oro puro, ENEPIG ecc. |
Conclusione:
AD1000 è un substrato notevole che offre proprietà elettriche, termiche, meccaniche e fisiche senza pari.Il suo unico materiale PTFE rinforzato di vetro tessuto fornisce eccezionale stabilità dimensionale e robustezza meccanica, che lo rende una scelta ideale per applicazioni impegnative in amplificatori di potenza, filtri, accoppiatori e altro ancora.
Con la nostra esperienza e capacità avanzate, possiamo fornire soluzioni PCB affidabili e ad alte prestazioni su misura per le vostre esigenze specifiche.
